SI-F130_操作说明.pdf - 第436页
零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-66 SI-F130/SI-F 209 点击 認識位置移動確認 ( 认识位置移动确认 ) 钮，在零件监视器上 确认分割认识时的映像。 图 1.8-5 認識位置 確認 ( 认识位置确认 )1 图 1.8-6 認識位置 確認 ( 认识位置确认 )2
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-65

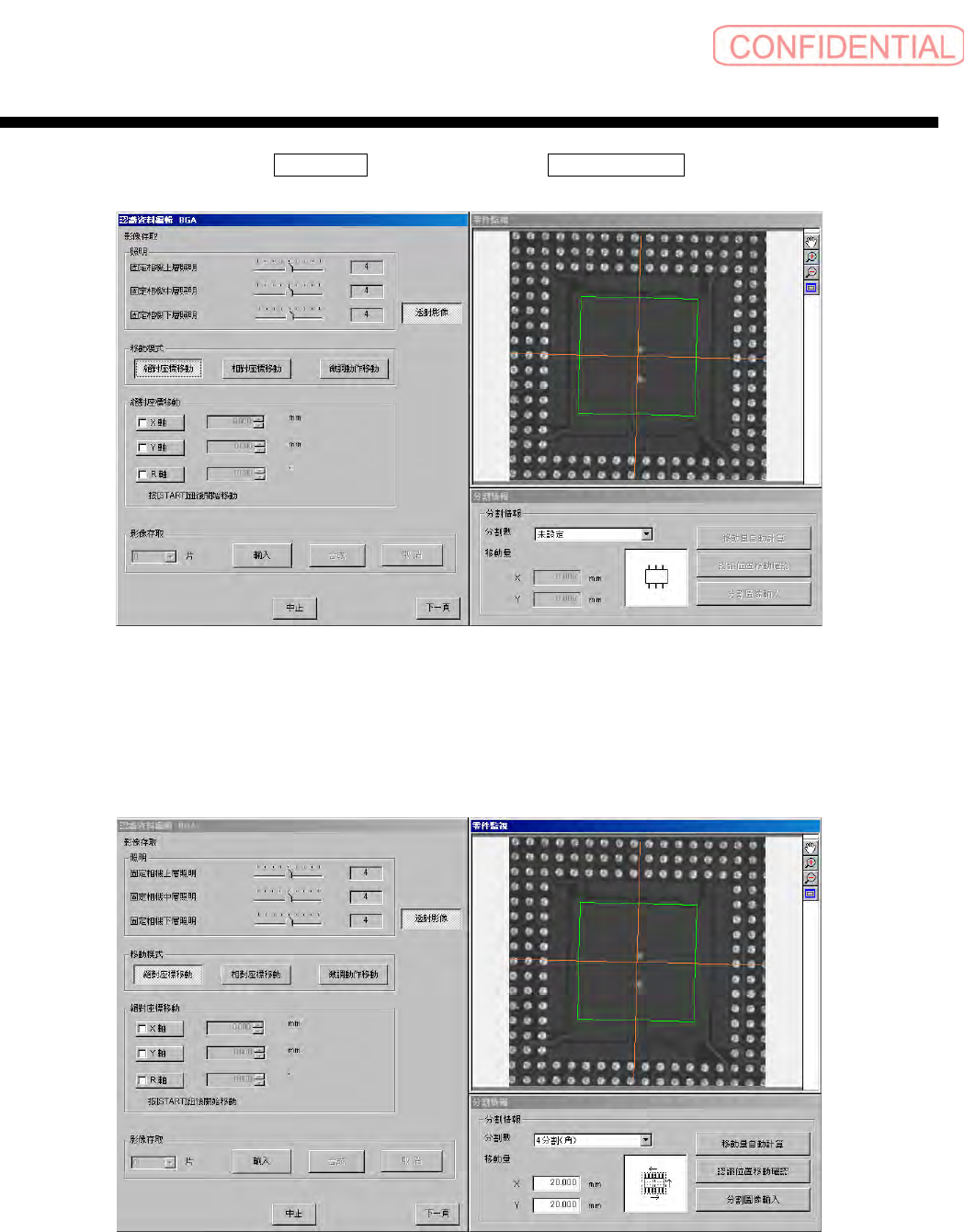

然后，与其它零件一样，点击 認識開始 ( 认识开始 )，起动 認識資料編輯 ( 认识资料编辑 )。
图
1.8-3
認識資料編輯
(
认识资料编辑
)
画面
首先，设定分割数，手动设定输入移动距离。
（在此，设定分割数
4 （角）、移动距离 XY 都是 20mm。）
图
1.8-4
認識資料編輯
(
认识资料编辑
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-66
SI-F130/SI-F209

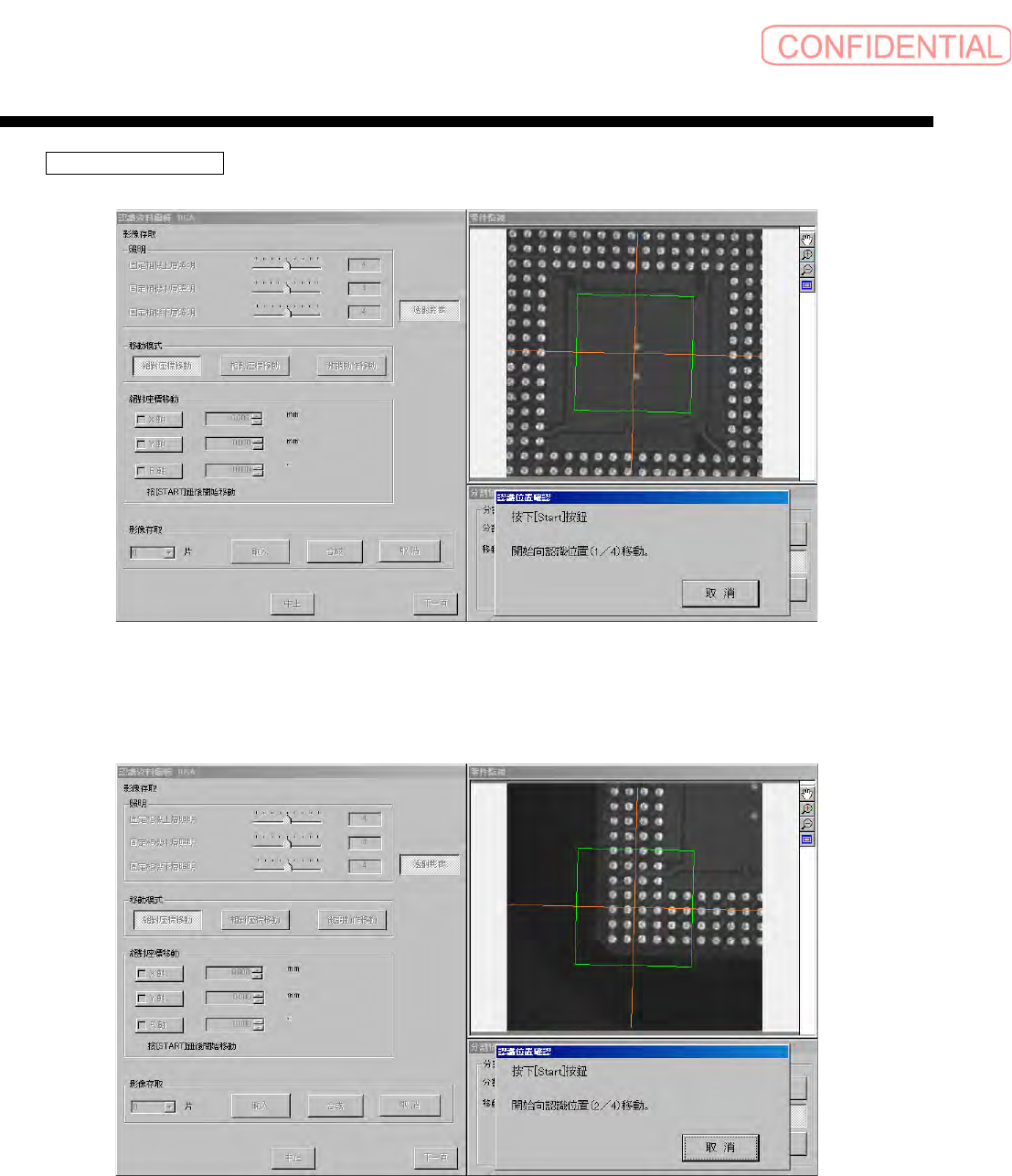

点击 認識位置移動確認 ( 认识位置移动确认 ) 钮，在零件监视器上确认分割认识时的映像。
图
1.8-5
認識位置確認
(
认识位置确认
)1
图
1.8-6
認識位置確認
(
认识位置确认
)2
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-67
图
1.8-7
認識位置確認
(
认识位置确认
)3
图
1.8-8
認識位置確認
(
认识位置确认
)4
