零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-54 SI-F130/SI-F 209 1.7 异型 （无 脚）零件的数据制 作 异型 （无 脚）零件的数据制 作 异型 （无 脚）零件的数据制 作 异型 （无 脚）零件的数据制 作 输入 零件碼 ( 零件码 ) ， 形狀種類 ( 形状种类 ) 选择异型零件 （没有 LEAD ）零件，选择 使用相機 ( 使用相机 ) 、 照明 ( 照明…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-53

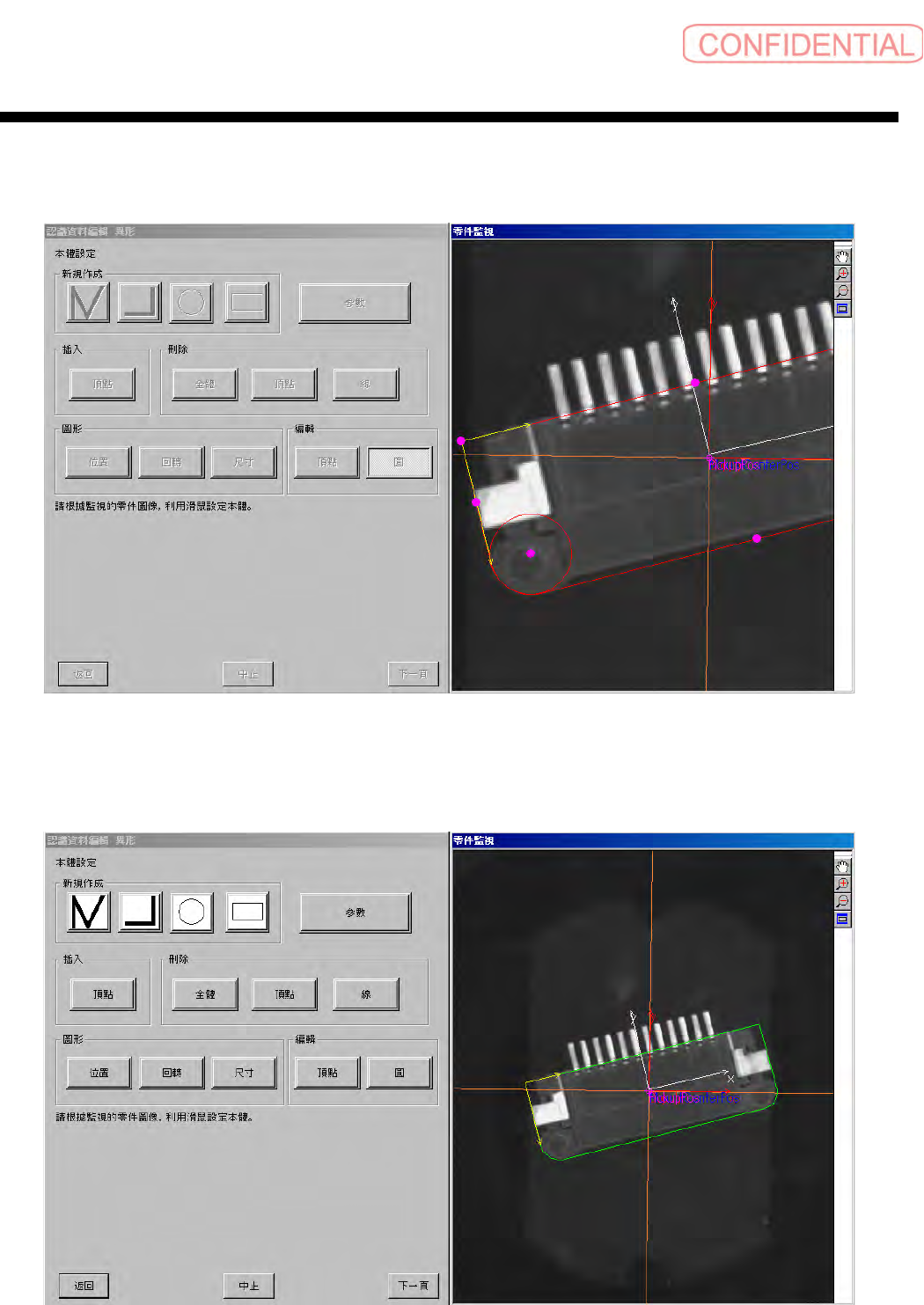

在多边形角上会出现圆，所以用鼠标选中并移动，角的部分会显示为圆。
（映像小的信息，用零件窗口右上角的
+ 正放大镜放大显示，并移动不良标记至易见的位置。）
图
1.6.2-2
圆设定
这些步骤可以角变圆并设定本体。
图
1.6.2-3
圆设定后
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-54
SI-F130/SI-F209
1.7 异型 （无脚）零件的数据制作
异型 （无脚）零件的数据制作异型 （无脚）零件的数据制作
异型 （无脚）零件的数据制作

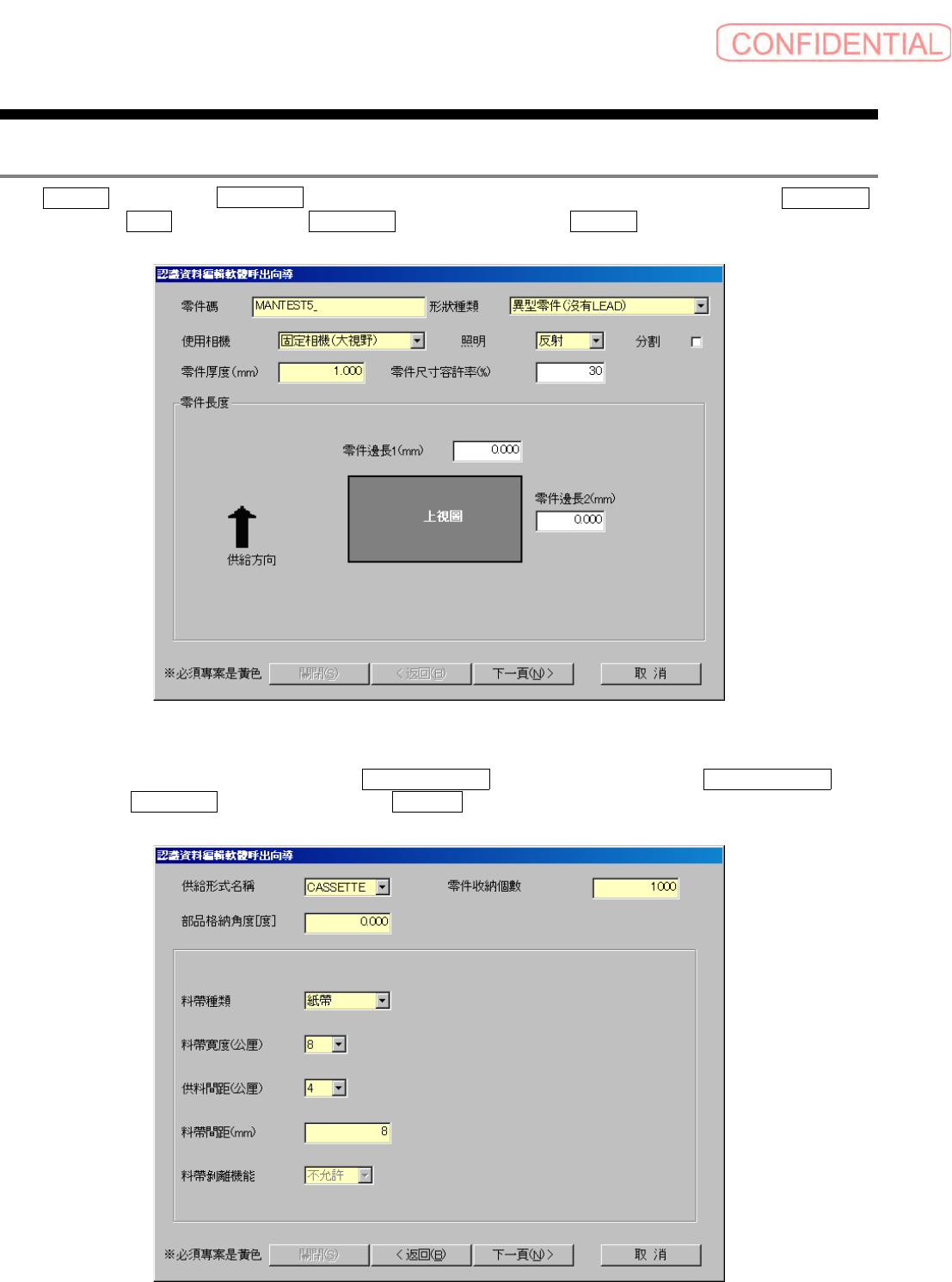

输入 零件碼 ( 零件码 )， 形狀種類 ( 形状种类 ) 选择异型零件 （没有 LEAD）零件，选择 使用相機
( 使用相机 )、 照明 ( 照明 )，输入 零件長度 ( 零件长度 )，点击 下一頁 ( 下一页 )。
图
1.7-1
基本信息输入
画面
会出现供给部信息输入画面，所以请选择 供給形式名稱 ( 供给形式名称 )，输入 零件存儲個數 ( 零
件存储个数
)、 料帶間距 ( 料带间距 )，点击 下一頁 ( 下一页 )。
图
1.7-2
供给部信息输入
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-55
会出现 吸著、廢棄 ( 吸着、废弃 ) 画面 ( 此处是手动吸着 )，所以请选择吸着的吸嘴，按 START
钮。将吸嘴头移动至手动吸着位置。
图
1.7-3
吸著、廢棄
(
吸着
、
废弃
)
指示
画面
用手将零件吸着至吸嘴上，点击 下一頁 ( 下一页 )。
会出现
認識開始 ( 认识开始 ) 画面，所以按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
1.7-4
認識開始
(
认识开始
)
画面
