1.3 芯片零件的数据制作
芯片零件的数据制作芯片零件的数据制作
芯片零件的数据制作
输入 零件碼 ( 零件码 )， 形狀種類 ( 形状种类 ) 选择芯片零件、选择 使用相機 ( 使用相机 )、 照明
(
照明 )，输入 零件長度 ( 零件长度 )，点击 下一頁 ( 下一页 )。
图
1.3-1
基本信息输入
画面
显示供给信息输入画面，选择 供給形式名稱 ( 供给形式名称 )，设定适当的信息。
输入结束后，点击
下一頁 ( 下一页 )。
图
1.3-2
供给部信息输入
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-4
SI-F130/SI-F209
显示 吸著、廢棄 ( 吸着、废弃 ) ( 此处是手动吸着 )，选择吸着的吸嘴索引，如果按 START 钮，则
将会向手动吸着位置移动。

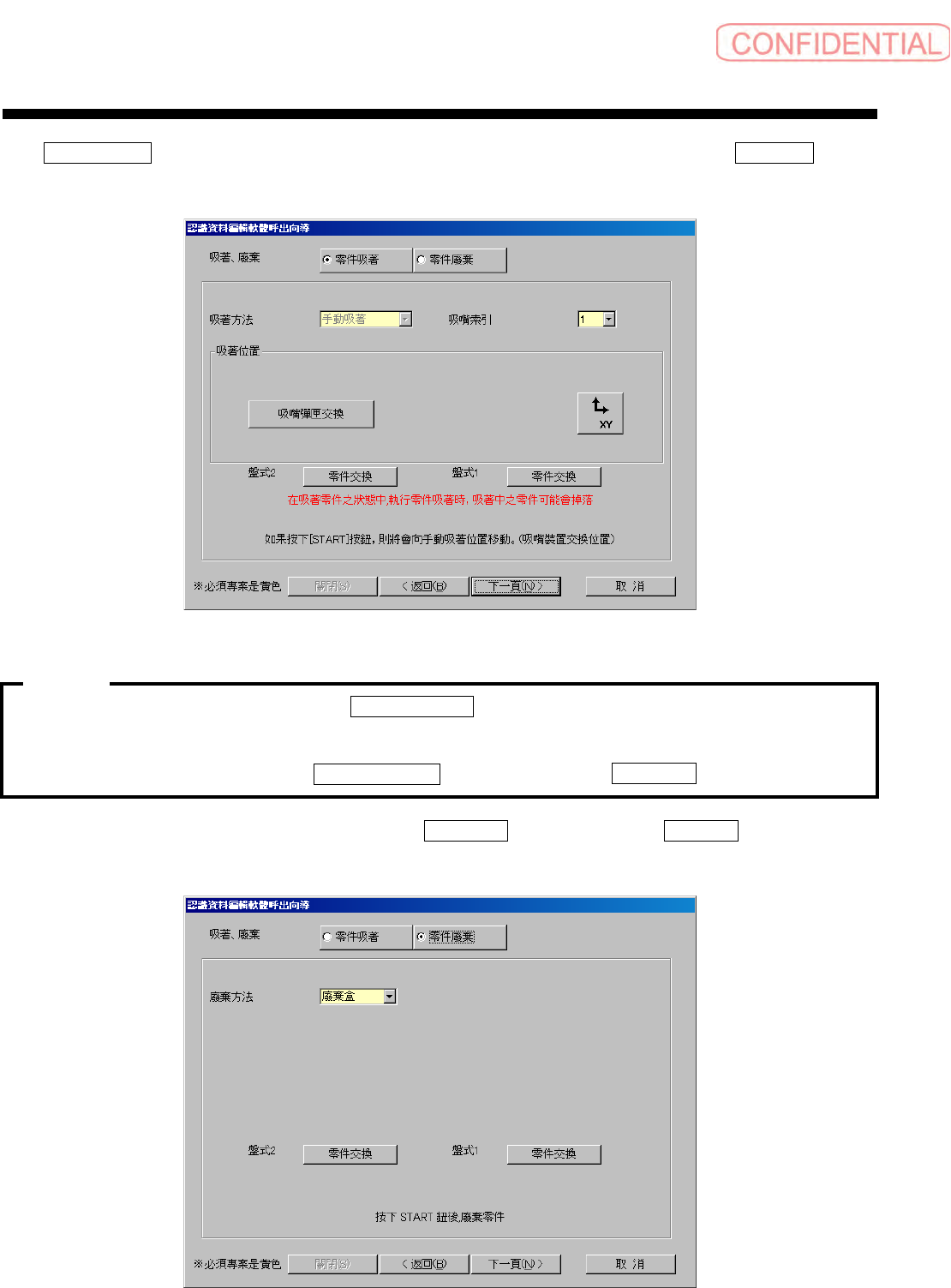

图
1.3-3
吸著、廢棄
(
吸着
、
废弃
)
指示
画面
·
··
·
从供料器等开始进行自动吸着时，
基本情報輸入
(
基本信息输入
)
画面的零件长度的输入
是必要的。
·
··
·
从供给部进行零件的自动吸着时，吸着前，请安装所使用的吸嘴，向供给部供给零件。
·
··
· SI-F130
没有图
1.3-3
上的
吸嘴彈匣交換
(
吸嘴弹匣交换
)
、
零件交換
(
零件交换
)
。
此时，吸着吸嘴指示错误的情况下，暂且请选择 零件廢棄 ( 零件废弃 )，按 START 钮，废弃零件
（即使零件没有被吸着）。
图
1.3-4
零件廢棄
(
零件废弃
)
画面
注意
注意注意
注意 :
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-5
请选择 零件吸著 ( 零件吸着 )，重新让吸嘴选择正确位置，按 START 钮，再次，将吸嘴头移动到
手动吸着位置。
图
1.3-5
零件吸著
(
零件吸着
)
画面
用手将零件吸着到吸嘴上，点击 下一頁 ( 下一页 )。
显示
認識開始 ( 认识开始 ) 画面，按 START 钮，移动零件至选择的相机位置。
图
1.3-6
認識開始
(
认识开始
)
画面
