操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-23
6.2 机种资料
机种资料机种资料
机种资料
将与用 SI-F130 装着零件的基板有关的各种资料综合起来叫做机种文件。这种机种文件按照生产基
板的不同机种制作，在进行生产机种的切换时，指定机种文件执行生产。
机种文件由以下资料构成。
(1) 基板
与生产的基板有关的数据。包括基板的尺寸，要装着的零件和装着位置、吸着顺序、装着顺序、
供给位置、定位标记、不良标记等数据。
(2) 供给部
与生产机种对应的零件供料器的零件供给部上的供料器配置数据。
(3) 吸嘴配置
将零件吸着用的吸嘴连接到吸嘴头时的配置数据。把表示吸嘴形式的认识号码 （吸嘴
ID）用吸
嘴头的配置号码表示。
(4) 零件选择
生产使用的零件数据。零件资料是在机种资料制作时从零件管理中选择的只用于那种机种的零件
资料。因此不只是零件单独资料，还是依附于机种的资料。

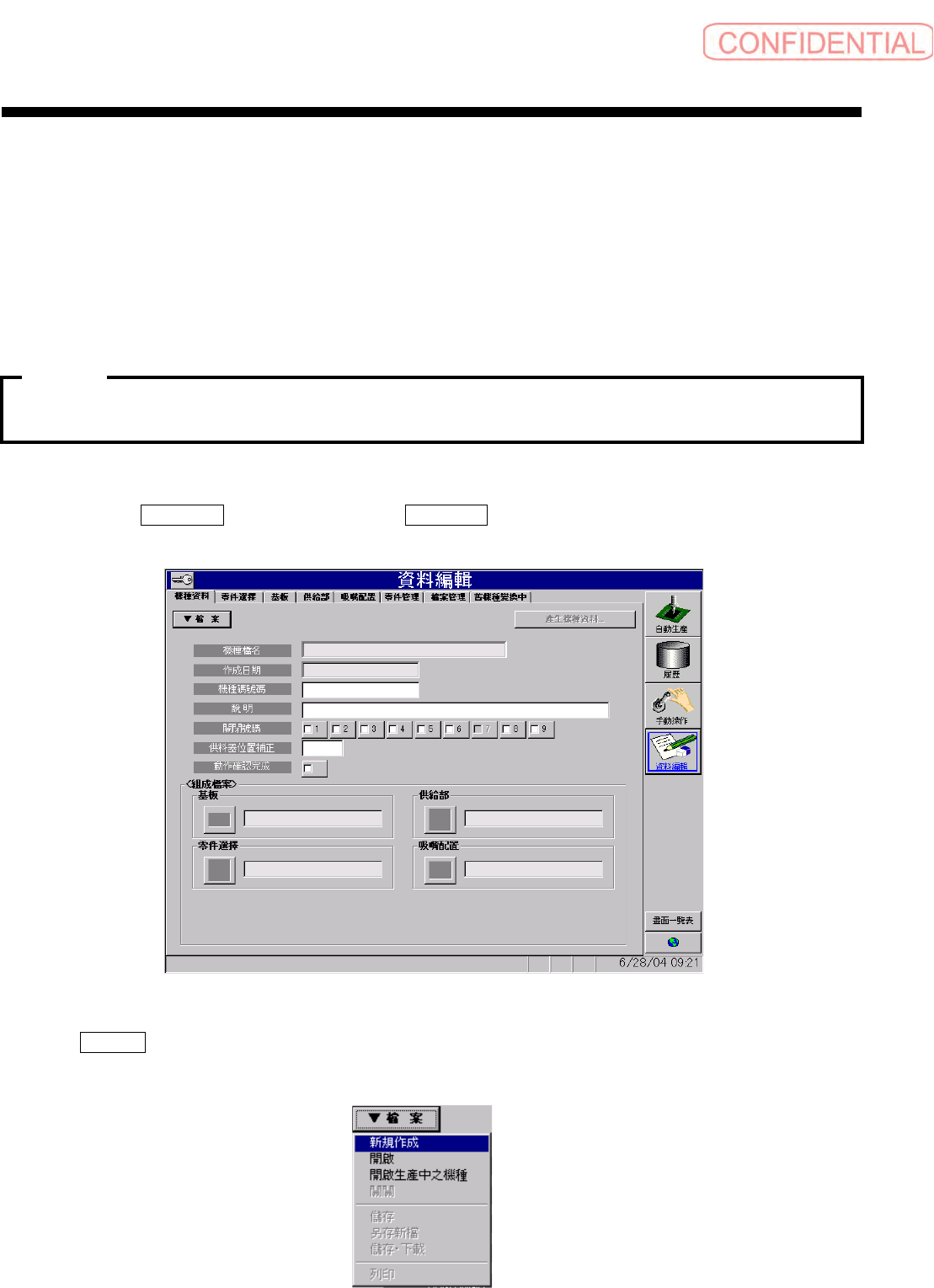

操作篇
操作篇操作篇
操作篇
6. 资料编集
6-24
SI-F130
6.2.1 机种文件的新建
机种文件的新建机种文件的新建
机种文件的新建
在 SI-F130 下有关零件装着基板的各种资料的编辑，统称为机种文件。此机种文件分别制作生产的
基板机种，生产机种切换时，指定执行机种文件。将基板、供给部、零件选择、吸嘴配置的
4 种类
的资料统合为机种文件。
6.2.1.1 文件名的输入操作
文件名的输入操作文件名的输入操作
文件名的输入操作
有关记载新机种文件的制作方法，一般是在离线状熊下制作机种文件或在新建产生的机种中下载类
似的机种文件，再采用其修正的方法。
本操作以新建文件，将基板、供给部、零件选择、吸嘴配置全部确定之后才执行。资料不完全
时，制作的机种文件会影响到不良品的生产。
[ 操作顺序 ]
依顺序点击 資料編輯 ( 资料编辑 ) 菜单→ 機種資料 ( 机种资料 ) 标签，会出现以下的画面。
图
6.2.1-1
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
点击 ▼檔案 ( ▼文件 ) 钮。
会出现以下的菜单对话框。
图
6.2.1-2
檔案
(
文件
)
画面
注意
注意注意
注意 :

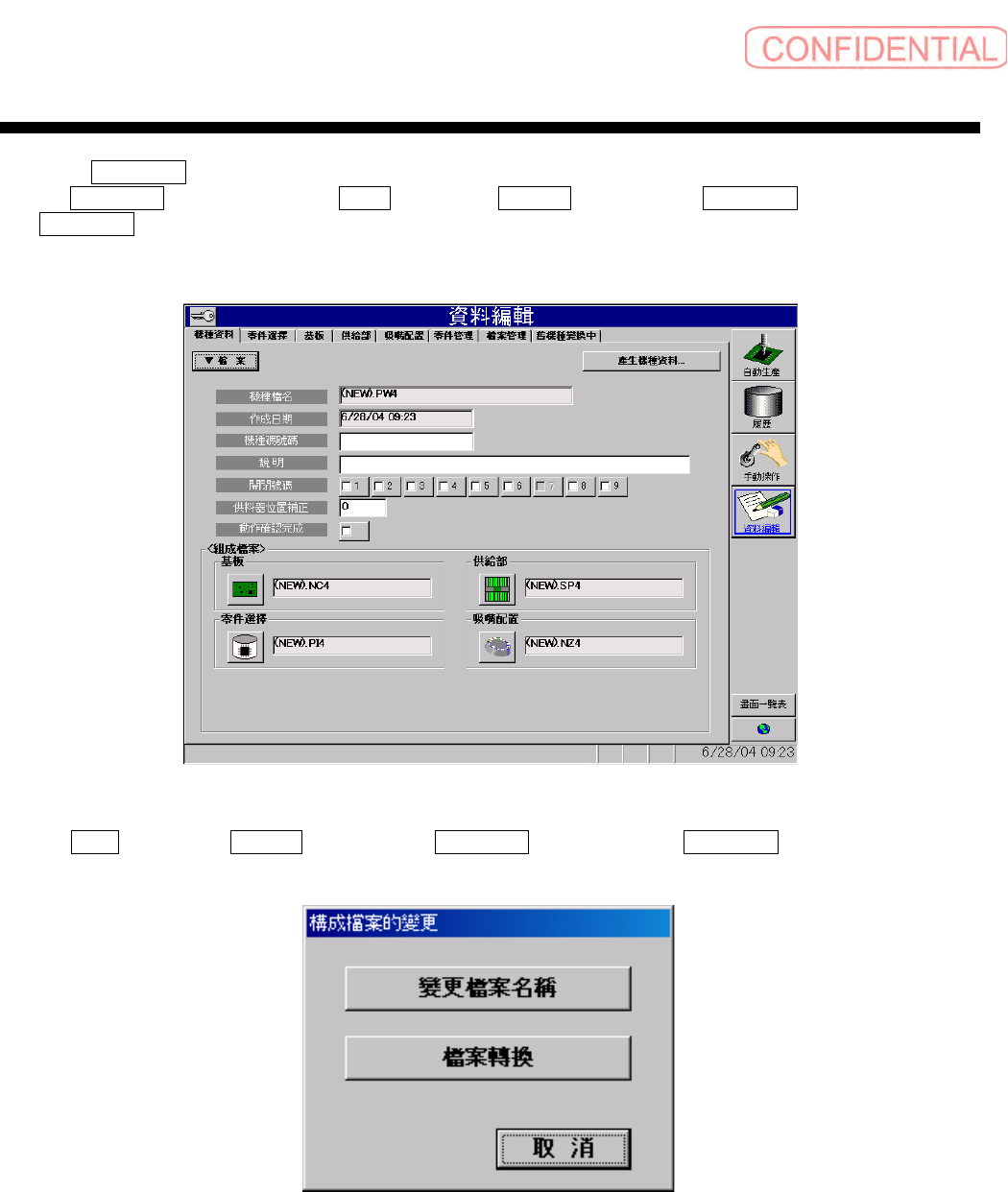

操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-25
点击 新規作成 ( 新建 ) 。
在
機種檔名 ( 机种文件名 ) 、 基板 ( 基板 ) 、 供給部 ( 供给部 ) 、 零件選擇 ( 零件选择 ) 、
吸嘴配置 ( 吸嘴配置 ) 中，其文件名 （NEW.*）会出现扩充的各个不同文件名。
图
6.2.1-3
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
在 基板 ( 基板 ) 、 供給部 ( 供给部 ) 、 零件選擇 ( 零件选择 ) 、 吸嘴配置 ( 吸嘴配置 ) 的文件
中，个别附加文件名储存时，点击各数据框内的位图按钮，会出现以下的对话框。
图
6.2.1-4
構成檔案的變更
(
构成文件的变更
)
对话框
