操作篇 操作篇 操作篇 操作篇 6. 资料编集 6-56 SI-F130 (2) 定位标记的编辑 [ 操作功能 ] 定位标记是以 2 个定位标记点为一组 , 认识基板的位 置及方向。取得连片基板时 ，依各区域可指 定定位标记及执行 高精度的装着。 [ 操作手顺 ] 由键盘个别输入 第 一 點 -ID ( 第一点 -ID) 列及 第 二 點 -I D ( 第二点 -ID ) 列为一组的定位标 记点的号码。 在 區域 ID ( 区域 ID)…
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-55
若指定 定位標記形式 ( 定位标记形式 ) 输入定位标记坐标位置 X(mm) 、 Y(mm) 及 視窗尺寸
(
视窗尺寸 ) 等，请点击 定位標記形式 ( 定位标记点 ) ，会出现以下的画面。
图
6.4.2-3
資料編輯－基板
(
资料编辑－基板
)
画面
在定位标记坐标位置 X(mm) 、 Y(mm) 、 視窗尺寸 X ( 视窗尺寸 X) 、 视窗尺寸 Y ( 视窗尺寸
Y) 及 定位標記形式 ( 定位标记形式 ) 下，逐个输入 標記形式 ID ( 标记形式 ID) 。
在定位标记点下选择任意的新
ID，除输入值以外的栏皆显示缺省值。
各项的缺省值如下。
项目名称 单位 缺省值
X mm 0.000
Y mm 0.000
視窗尺寸 X
（视窗尺寸 X）
mm 3.000
視窗尺寸 Y
（ X 视窗尺寸 Y）
mm 3.000
△ X
mm 0.000
△ Y
mm 0.000
標記形式 ID
（标记形式 ID）
－
1
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-56
SI-F130
(2) 定位标记的编辑
[ 操作功能 ]
定位标记是以 2 个定位标记点为一组 , 认识基板的位置及方向。取得连片基板时，依各区域可指
定定位标记及执行高精度的装着。
[ 操作手顺 ]
由键盘个别输入 第 一點 -ID ( 第一点 -ID) 列及 第 二點 -ID ( 第二点 -ID) 列为一组的定位标
记点的号码。
在
區域 ID ( 区域 ID) 时 , 由键盘输入定位标记的区域号码。
图
6.4.2-4
資料編輯－基板
(
资料编辑－基板
)
画面
在定位标记点下选择任意的新 ID, 除输入值以外的栏皆显示缺省值。
各项的缺省值如下。
在
區域
ID (
区域
ID)
输入
「
0
」时，以基板的全部范围为对象。
定位标记输入完毕后，请由 ▼檔案 ( ▼文件 ) 菜单点击 儲存 ( 储存 ) 钮。
会出现
「 已更新基板資料。請執行 DAS。 」 ( 已更新基板资料。请执行 DAS。 ) 更新确认的
信息对话框后，点击
OK 钮。
项目名称 单位 缺省值
第 一點
-ID
－
1
第 二點 -ID
－
1
區域 ID ( 区域 ID)
－
0
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-57
(3) 定位标记的编辑
包含定位标记资料的机种资料输入完毕后，可执行定位点的教示。
在选择
定位標記 ( 定位标记 ) 的状态下，点击 教示 ( 教示 ) 钮时，会出现以下的 教示定位標
記點
( 教示定位标记点 ) 对话框。

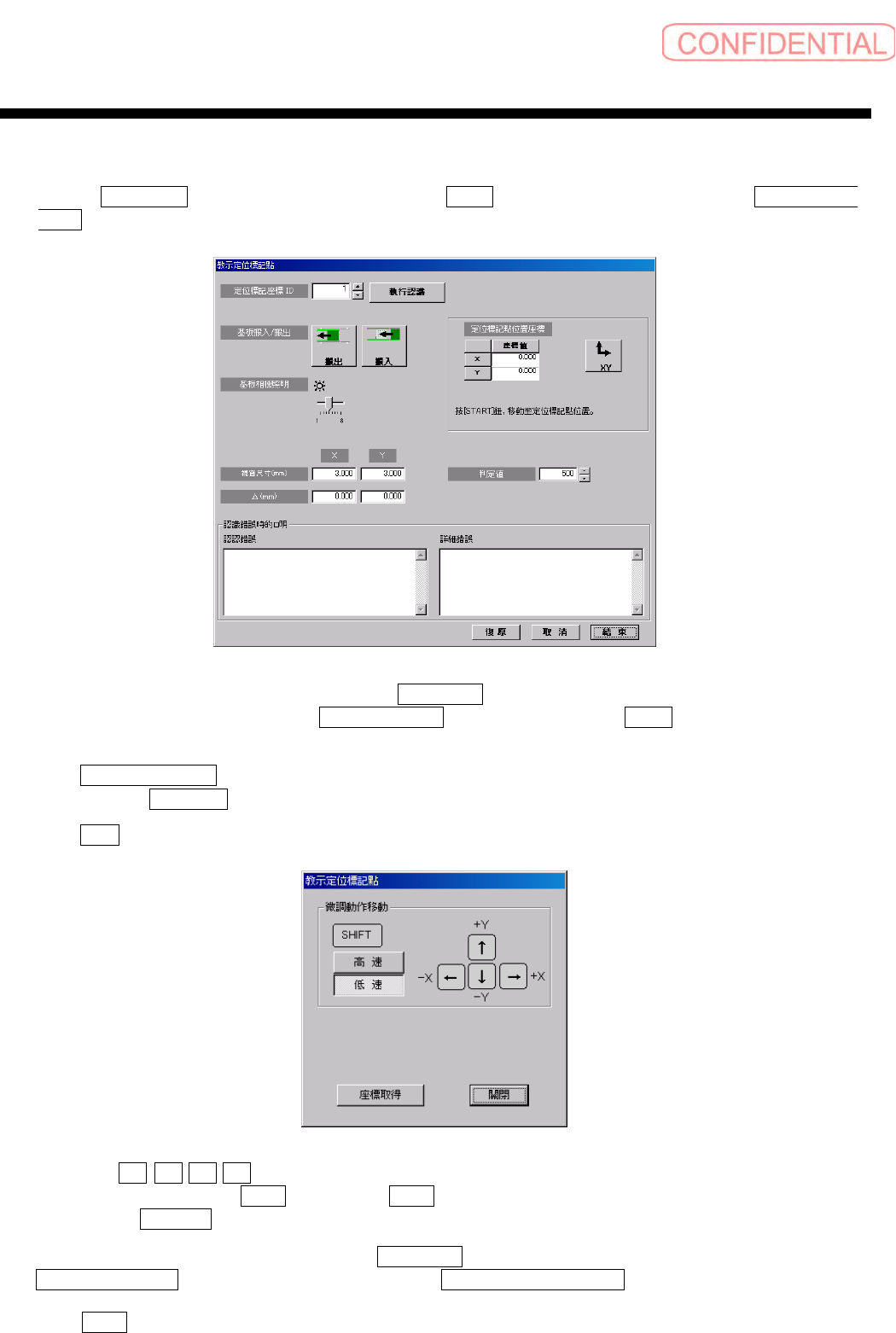

图
6.4.2-5
教示定位標記點
(
教示定位标记点
)
对话框
将确认的基板设定于基板搬入口，请点击 基板搬入 ( 基板搬入 ) 钮设定于装着位置。
将基板设定于装着位置后，点击
基板相機照明 ( 基板相机照明 ) 的 開啟 ( 开启 ) 钮，调整照明
亮度。
使用
定位標記點 ID ( 定位标记点 ID) 的调整钮教示，选择教示的定位点 ID。出现欲定位点
ID 后，请按 START 钮。相机移动至所输入定位点的坐标位置。
点击
XY 钮。会出现微调动作移动对话框。
图
6.4.2-6
微調動作移動
(
微调动作移动
)
对话框
使用键盘 ← → ↑ ↓ 键，将黑白屏幕的 + 标记移动至定位标记的中央。
切换移动速度时，点击
高速 ( 高速 ) 或 低速 ( 低速 ) 。或者，由高速切换至低速、低速切换至
高速时，按
SHIFT 键。
+ 标记移动至定位标记的中央后，点击 座標取得 ( 坐标取得 ) 钮。所选择取的位置坐标会于
教示定位標記點 ( 教示定位标记点 ) 对话框的 定位標記點位置座標 ( 定位标记点位置坐标 ) 中
表示。
点击
關閉 ( 关闭 ) 钮，关闭微调动作移动对话框。
