4.7.4 吸嘴群组的状况
吸嘴群组的状况吸嘴群组的状况
吸嘴群组的状况
[ 操作功能 ]
表示零件的各种错误的状况及吸着率。此表示为附属 檔群組資料 ( 文件群组资料 ) 的生产管理
信息。特别是将
零件吸著數 ( 零件吸着数 ) 及 吸著率 ( 吸着率 ) 展开于吸嘴位置号码群中。
在机种文件群组的基本文件资料中，同时以生产日志方式每月总结、储存。
[ 操作顺序 ]
依顺序点击 履歷 ( 日志 ) 菜单 → 生產管理情報 ( 生产管理信息 ) 标签 → 吸嘴群組狀況 ( 吸
嘴群组状况
) 标签，会出现以下的画面。

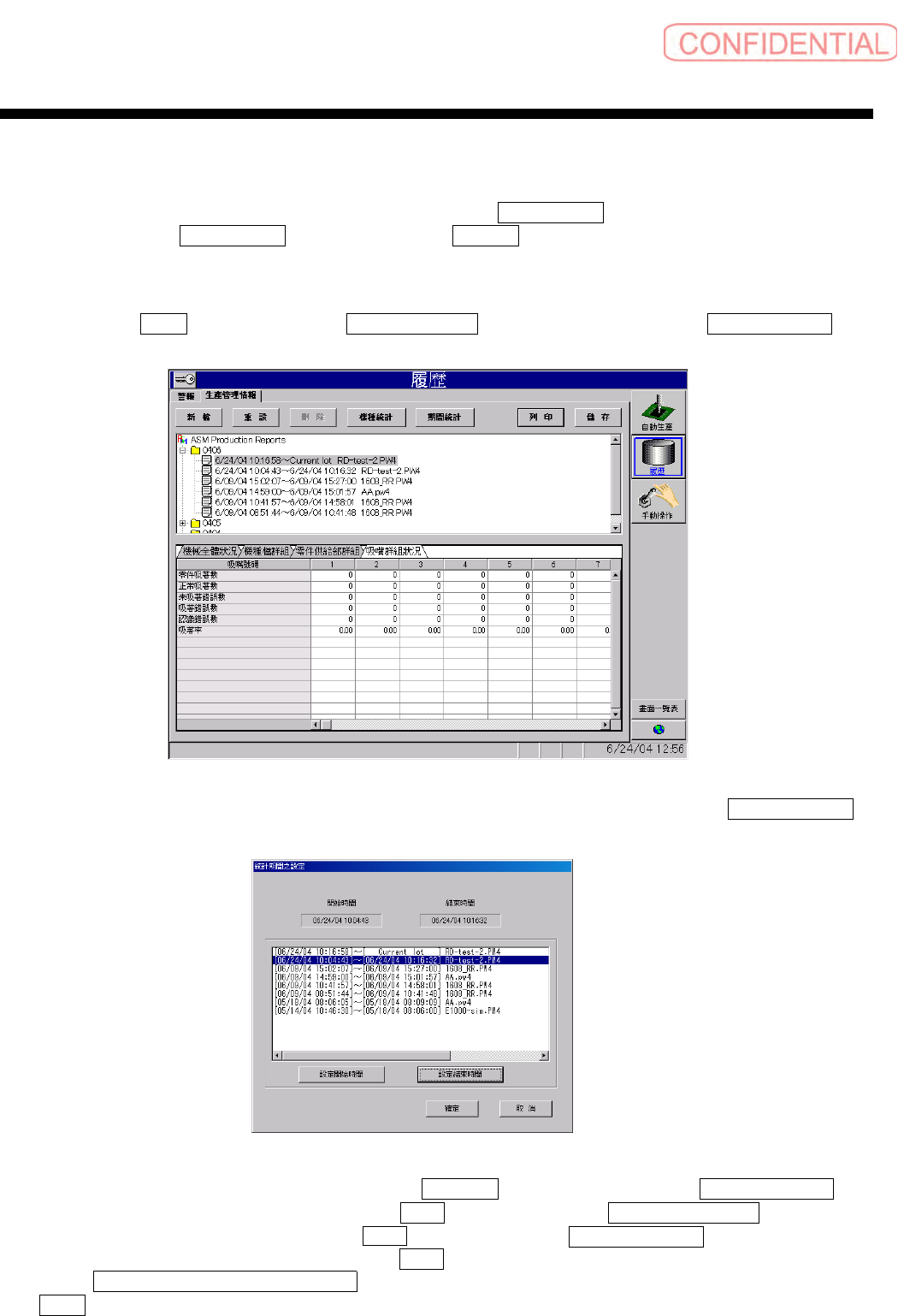

图
4.7.4-1
履歷－生產管理情報
(
日志－生产管理信息
)
画面
在列表的最上行表示文件为现在实行中的机种文件，以 「Current lot」 表示。 吸嘴群組狀況
(
吸嘴群组状况 ) 的资料为现在执行中机种文件群组资料的吸嘴群组的生产管理信息。
在统计机种文件的数个的生产管理信息时，点击
期間統計 ( 期间统计 ) 钮。表示出 統計期間之設定 ( 统
计期间的设定
) 对话框。指定期间后，请点击 確定 ( 确定 ) 钮。表示出 生產管理情報統計 ( 生产管理信
息统计
) 对话框。储存至 FD 时，请点击 儲存 ( 储存 ) 钮。表示出 儲存開始之訊息 ( 储存开始的信息 )
对话框并储存资料至 FD 中。打印时，请点击 列印 ( 打印 ) 钮。
表示出
列印 ( 吸嘴部群組生產管理情報 ) ( 打印 ( 吸嘴部群组生产管理信息 )) 对话框。指定吸嘴号码，点击
確定 ( 确定 ) 钮，开始打印。
图
4.7.4-2
統計期間之設定
(
统计期间的设定
)
对话框
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-82
SI-F130

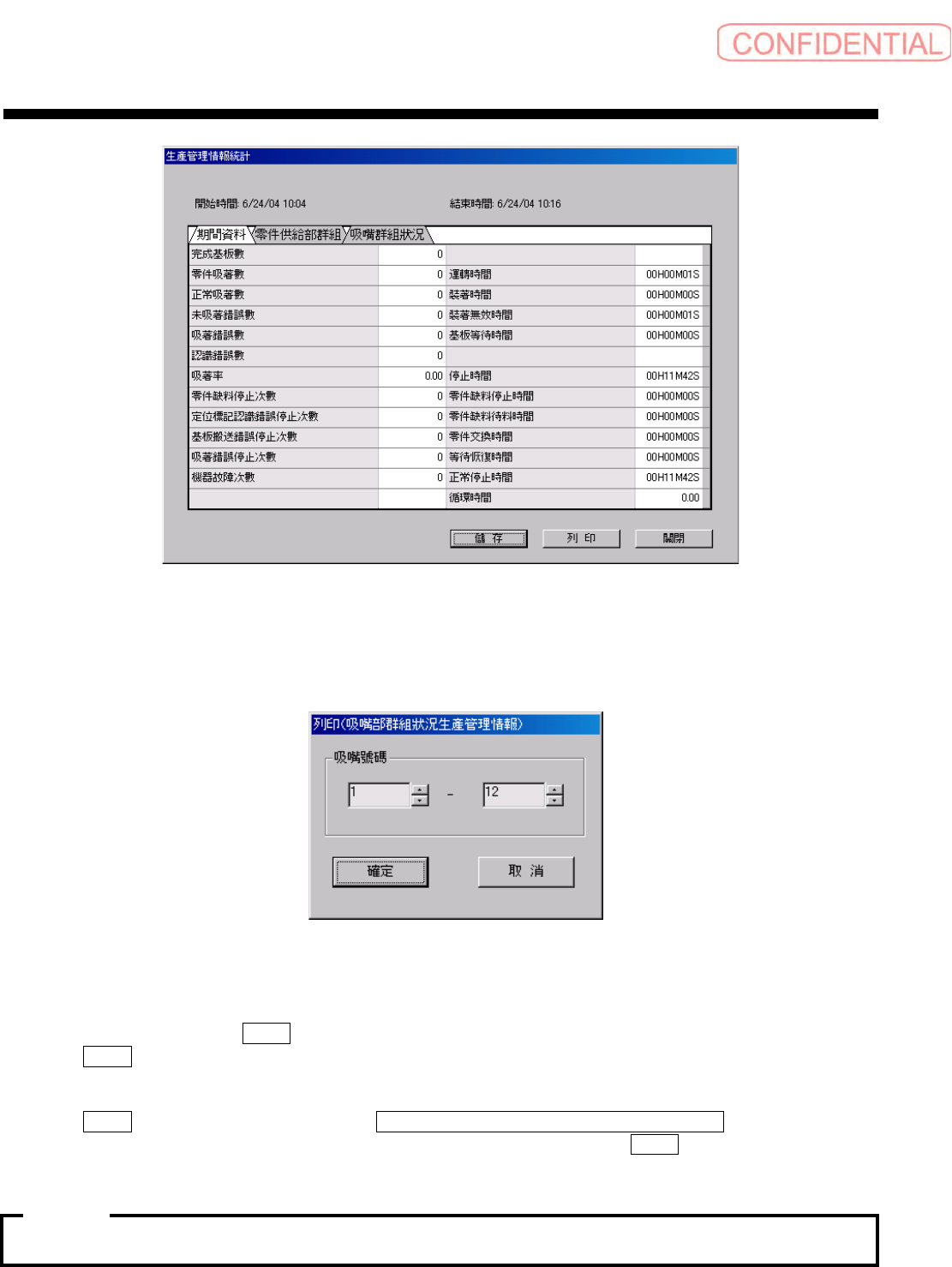

图
4.7.4-3
生產管理情報統計
(
生产管理信息统计
)
对话框
图
4.7.4-4
列印 （吸嘴部群組狀況生產管理情報）
(
打印 （吸嘴部群组状况生产管理信息）
)
对话框
默认值会出现由 1 至 12 的吸嘴号码。限于特定吸嘴号码欲打印时，指定打印范围。确认列表机
的电源开启后，请点击
確定 ( 确定 ) 钮。 开始打印。
点击
取消 ( 取消 ) 钮时，不执行打印并关闭对话框。
打印未表示的日志资料时，由列表上选择，点击打印档。
点击
列印 ( 打印 ) 钮 , 会出现上记的 列印 ( 吸嘴部群組狀況生產管理情報 ) ( 打印 ( 吸嘴部
群组状况生产管理信息
)) 对话框，同样的指定打印范围后，请点击 確定 ( 确定 ) 钮。 开始打
印。
·打印的吸嘴部群组状况生产信息将包含
1
～
12
吸嘴号的全部资料。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-83
[ 画面说明 ]
(1)
零件吸着关系的资料
·零件吸着数 ：包含吸着错误的所有的零件吸着次数
正常吸着数 ：
执行正常零件吸着的次数
(
=
零件吸着数
－
{
未吸着错误数
+
吸着错误数
})
未吸着错误数 ：零件吸着失败的次数
吸着错误数 ：吸着姿势错误的次数
·认识错误数 ：零件影像认识失败的次数
·吸着率 ：
( 零件吸着数－ ( 未吸着错误数 + 吸着错误数 ))/ 零件吸着数× 100(%)
或者
( 零件吸着数－ ( 未吸着错误数 + 吸着错误数＋认识错误数 ))/ 零件吸着
数×
100(%)
吸着率计算包含认识错误数的情况，需要另外设定。
