选配时，有未固定供料器的配置时，可指定供料器使用范围。
指定使用供料器范围时，点击
指定供料器使用範圍 ( 指定供料器使用范围 ) 复选框，在文本框
中请输入以起始点位置的零件供给部的供料器配置号码及以终点位置为供料器配置位置号码。
设定可使用吸嘴的最大个数及不良吸嘴时，请设定资料于选配的列表中。点击指定
使用吸嘴 ( 使
用吸嘴
) 钮时，会表示以下的格式，可设定吸嘴的最大个数。此时，将最小个数设定为 0，最大
个数设定为∞
( 无限 )。
图
6.2.1-11
使用吸嘴
(
使用吸嘴
)
设定
点击指定 不良吸嘴 ( 不良吸嘴 ) 钮时，会表示以下的列表，可设定装着吸嘴位置的 OK/NG。
图
6.2.1-12
不良吸嘴
(
不良吸嘴
)
设定
点击 執行 ( 执行 ) 钮，执行 DAS 成功时，「 資料排列結束，表示是否輸出檔案」 ( 资料排列结
束，表示是否输出文件
) 的复选框会出现。
输出文件时，点击
是 ( 是 ) 钮，全部的机种的资料更新为 DAS 执行后的资料。
继续表示执行
DAS 前的资料时，点击 否 ( 否 ) 钮。
点击
執行 ( 执行 ) 钮后，表示错误信息时，依从其错误信息的指示。
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-34
SI-F130
[ 画面说明 ]
· DAS 輸入機能資料名稱 (DAS 输入功能资料名称 )：
在
DAS 输入机种文件名栏中以在资料编辑、机种资料输入选择的文件名称。
·
DAS 輸出機種資料名稱 (DAS 输出机种资料名称 ):
输入 DAS 执行后的输出机种文件名。 ( 基板资料、零件资料、供给部资料、零件索引数据文
件以同一名称输出。
)
· 說明 ( 说明 )：
输入记录说明
( 最大 32 文字 ) 于 DAS 文件中。
( 说明的输入未必需要。 )
· 可能使用機台個數 ( 可能使用机台个数 )：
输入
1~12 之间的值。基本定义为 1。 2 以上的情形时，分割输入基板资料于指定机台中。
·
機種、機台號碼 ( 机种、机台号码 )：
在可使用机台的个数下，指定的数机台形式及机台号码，上层及下层成对。
·
資料排列 ( 资料排列 )：
机台全部分割时，对于特定的机台的基板资料，执行资料调整时，点击此钮。
·
選配 ( 选配 )：
M 仅确认资料的执行栏时，确认输入机种数据文件的资料是否无误。
N 供料器配置固定
依各机台输入机种数据的供给位置数据，是否指定固定供料器配置。缺省状态下为 「固定」
(
固定 )。
O 盘式配置固定 ( 只限 SI-F209)
依各机台输入机种数据的供给位置数据，是否指定固定供料器配置。缺省状态下为 「固定」
(
固定 )。
P 吸嘴配置固定
依各机台输入机种数据的吸嘴配置数据，是否指定吸嘴配置。缺省状态下为 「固定」
( 固定 )。
Q 指定使用供料器范围，供料器使用范围
在资料调整下决定供料器配置的范围内执行确认，指定使用供料器范围的情形为输入使用
供料器数
(8mm 换算 )。还有，供料器配置范围的开始位置为使用输入机种数据的供料器
位置补正值。
·
使用吸嘴 ( 使用吸嘴 )：
指定可使用的吸嘴数并登录在吸嘴数据库中。
0 为可无限制使用设定。
·
不良吸嘴 1~12( 不良吸嘴 1~12)：
指定可使用
/ 不可使用的吸嘴位置于各机台中。发生不良吸嘴，中止旋转座上的使用吸嘴时，
设定不良吸嘴，可以将其排列为不可使用。
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-35
DAS 的功能
的功能的功能
的功能

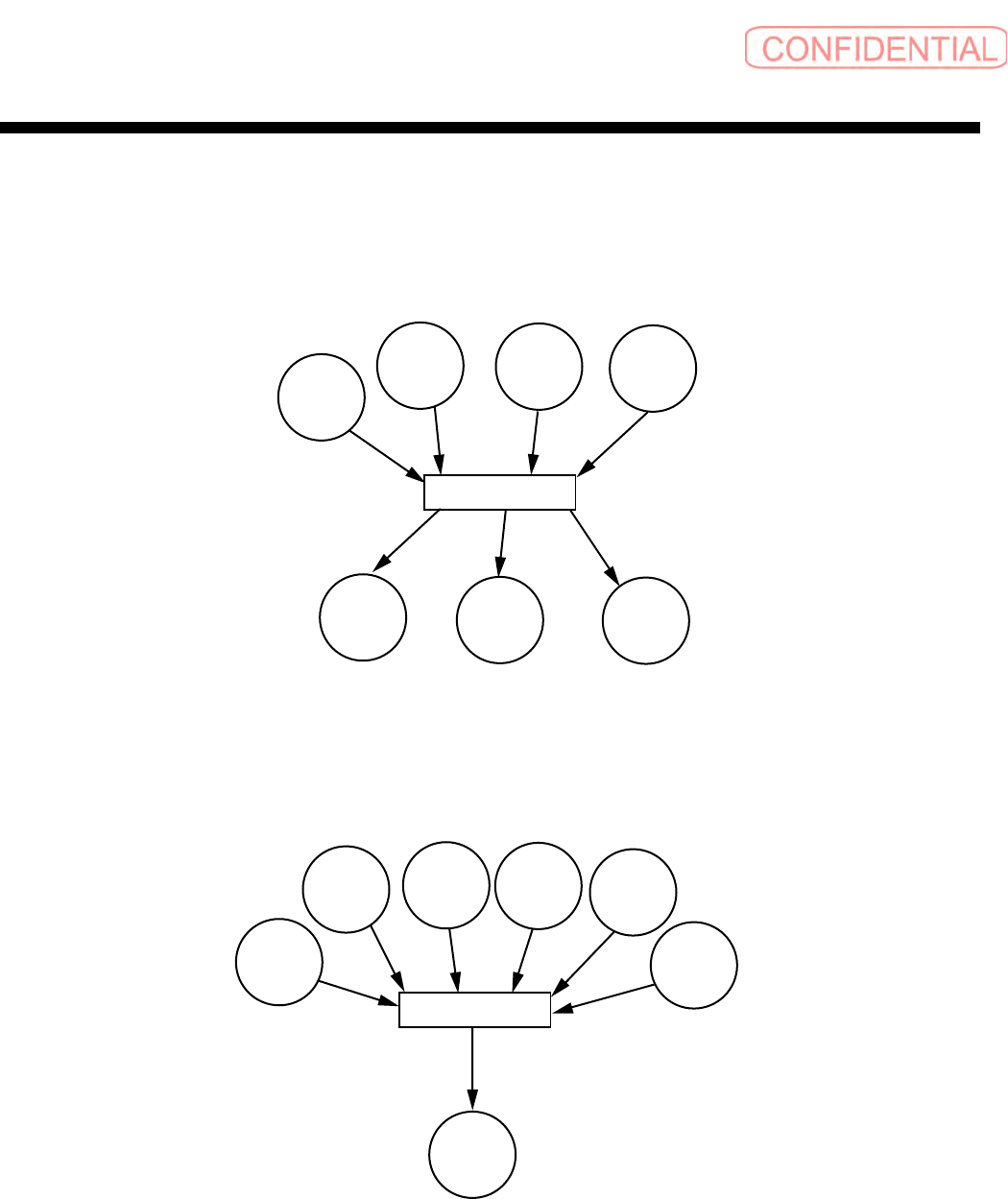

1. 可自动找出零件供给数据 (.SPL) 及吸嘴配置数据 (.NZL)。
2. 零件供给位置或吸嘴配置数据任一个或任一方，可执行固定基板资料的架构。
机种资料
·
PW4
基板资料
·
NC4
零件数据
·
PS4
DAS
资料
·
DA4
基板资料
·
NC4
零件供给
·
SP4
资料
吸嘴配置
·
NZ4
资料
DAS 处理
再构筑
DAS 资料
·
DA4
机种资料
·
PW4
基板资料
·
NC4
零件数据
吸嘴配置
·
NZ4
资料
零件供给
·
SP4
资料
基板资料
·
NC4
DAS 处理
再构筑
·
PS4
