操作篇 操作篇 操作篇 操作篇 6. 资料编集 SI-F130 6-53 点击指定 定位標記形式 ( 定位标记形 式 ) 钮，会出现以下的对话框 。 图 6.4.2- 2 資料 編輯－基板 ( 资料编辑－ 基板 ) 画面 指定定位标记的颜色 及形状时，点击 標記形狀 ( 标记形状 ) 钮，出现下拉 菜单后，点击定位标 记的颜色及形状的组 合。
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-52
SI-F130
6.4.2 定位标记资料的编辑
定位标记资料的编辑定位标记资料的编辑
定位标记资料的编辑
[ 操作功能 ]
标记为在基板上有 2 个位置以上的记号，将基板的位置·姿态以相机认识时当做目标的标记。

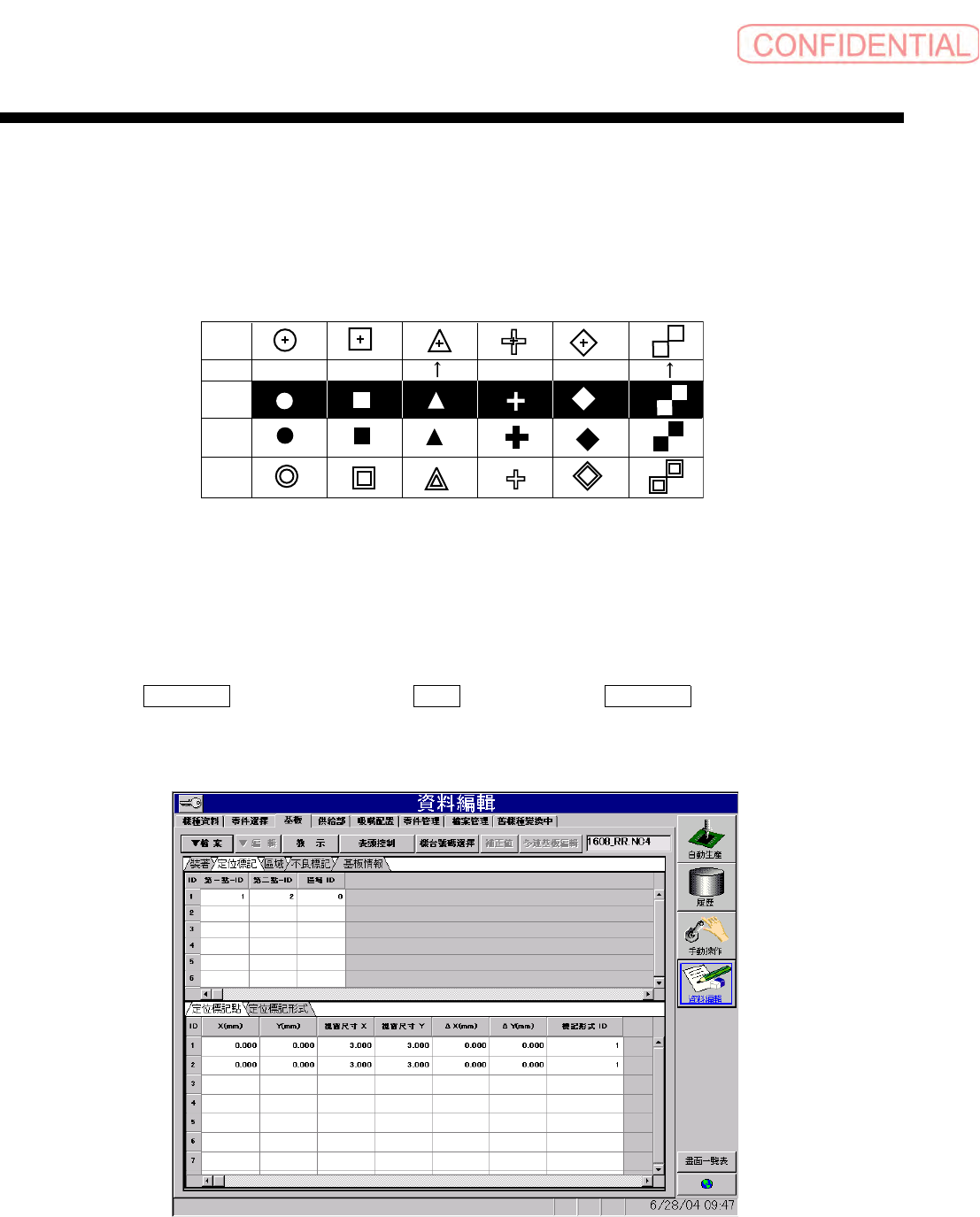

定位标记的形状有以下的种类。
自动运转时，将指定的
2 个位置的定位标记以相机认识并自动分析基板的姿态，以最适合姿态
装着零件。数据制作在输入个别定位标记数据
( 定位标记点数据 ) 和以相机认识时，执行 2 个位
置的定位标记的群组制作。
[ 操作顺序 ]
(1)
定位标记点的指定
依顺序点击
資料編輯 ( 资料编辑 ) 菜单→ 基板 ( 基板 ) 标签→ 定位標記 ( 定位标记 ) 标签。会
出现以下的画面。
图
6.4.2-1
資料編輯－基板
(
资料编辑－基板
)
画面
形状
方向
白
黑
轮廓
无
无
无
无
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-53
点击指定 定位標記形式 ( 定位标记形式 ) 钮，会出现以下的对话框。
图
6.4.2-2
資料編輯－基板
(
资料编辑－基板
)
画面
指定定位标记的颜色及形状时，点击 標記形狀 ( 标记形状 ) 钮，出现下拉菜单后，点击定位标
记的颜色及形状的组合。
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-54
SI-F130
·定位标记有以下的种类。
·新建时，登录预设值为○。
·△的认识坐标位置，并非是标记中心坐标，而是由垂直
2
等分线上
的下面
1/3
的部分。
·正确执行移动至定位标记位置时，需要用步骤停止来停止自动生产。
·动作停止的步骤途中，请不要执行定位标记教示的表示，会发生系统错误。
·根据标记形状的选择不同而改变输入项目，请重新选择要改变行的标记形状，输入使输入区域
有效进行的后项目。
指定定位标记的方向时，点击 標記形狀方向 ( 标记形状方向 ) 的 ▼ 钮。点击下拉列表中出现
的定位标记的方向
( 无、→、←、↑、↓ )。
无
：
○
□
＋
◇为无方向性的定位标记
→
：
X
轴的正方向
←
：
X
轴的负方向
↑
：
Y
轴的正方向
↓
：
Y
轴的负方向
指定定位标记的尺寸时，点击 X(mm) 、 Y(mm) 输入框，可以输入。
由键盘输入定位标记的尺寸。
标记形状选择
+ 标记时，以 補助尺寸 ( 补助尺寸 ) 输入线宽。
输入标记尺寸后，认识的形状无相同指数时，请输入
判定值 ( 判定值 ) ，同时输入认识的
照明層級 ( 照明层级 ) 。
形状
方向
白
黑
轮廓
无
无
无
无
1/3
