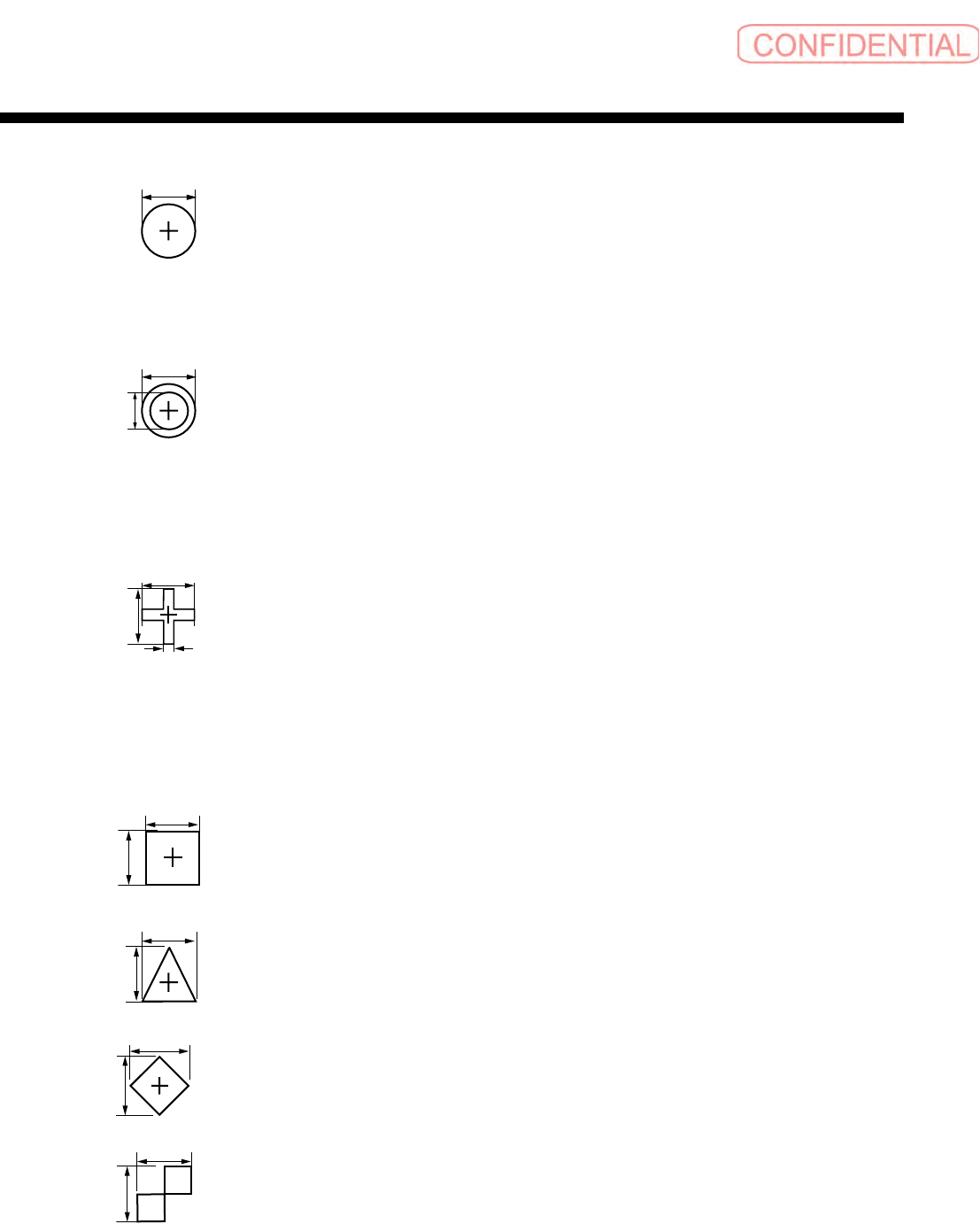

选择圆形 （白、黑）的场合
直径：输入圆的直径。
选择圆形 （二重）形状的场合
外侧直径：输入外侧圆的直径。
内侧直径：输入内侧圆的直径。
选择十字形形状的场合
宽度：
输入宽度。
高度：输入高度。
厚度：输入厚度。
选择圆形、十字形以外形状的场合
宽度：
输入宽度。
高度：输入高度。
直径
外侧
内侧
宽度
高度
厚度
宽度
高度
宽度
高度
宽度
高度
宽度
高度
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-61
X(mm) Y(mm)
定位標記 ( ) ( )
mm 3
X Y 基板情報 ( ) (6.4.1 )
△ X(mm) △ Y (mm)
( )
X Y X(mm) Y(mm)
視窗尺寸 X ( 视窗尺寸 X) 視窗尺寸 Y ( 视窗尺寸 Y)
X Y Xmm Ymm
標記形式 ID ( 标记形式 ID)
定位標記形式 ( ) ID
定位標記 ( 定位标记 )
定位標記形式 ( ) 1 2 2
第一點 -ID ( 第一点 -ID) 第二點 -ID ( 第二点 -ID)
定位標記 ( ) 1 2
( )
區域 ID ( 区域 ID)
操作篇
6. 资料编集
6-62
SI-F130
6.4.3 区域资料的编辑
[ 调整功能 ]
将取得连片基板的一部分称为区域，对一个位置的区域输入装着资料后，复制同一基板相同图案
的区域，利用
DAS 即可执行装着。
以此定义一片基板中区域的形成状态。
[ 区域的坐标位置 ]
区域的各坐标位置为由 NC 原点至各区域的基准位置的补正值，以 X、 Y 及角度输入。
如以一个基板对应
4 个区域的资料，执行输入时 , 以基准区域输入其区域的基准坐标位置。
基准区域以外的区域为以
NC 原点为基准 , 计算角度的补正量取得的坐标位置，再加上由坐标位
置的
XY 方向的补正量做为 X、 Y 值。
·区域的顺序号码无特别指定，但任一选择作为基准区域，计算并输入对于该区域的角度补正后
的相对值。
·正确执行移动至区域位置时，需以步骤停止，停止自动生产。
·动作停止的步骤途中，请不要执行区域教示对话框的显示。会发生系统错误。
-x
y
−35.00
21.00
27.50
−35.00
A
A'
B
区域 :4
区域 :3
区域 :2
区域 :1
90.0 度
NC 原点
90°
0°
