保养篇 2. 维修检查 2-74 SI-F130 (3) 2-8 页 No .2 的皮带交 换方法 轨道中使用的 8 根 皮带的中，对页 2-8 上显示的 No.2 皮带交换方 法进行了说明。 仅 No.2 皮带的交换方法 不同。 [ 作业 顺序 ] 1. 用六角扳手卸下 5 个装配螺丝，从轨道铸件上卸下铝框。 NO .2 皮带 马达 卸下铝框 驱动滑轮 轨道铸 件 固定螺钉 铝框
保养篇
2. 维修检查
SI-F130
2-73

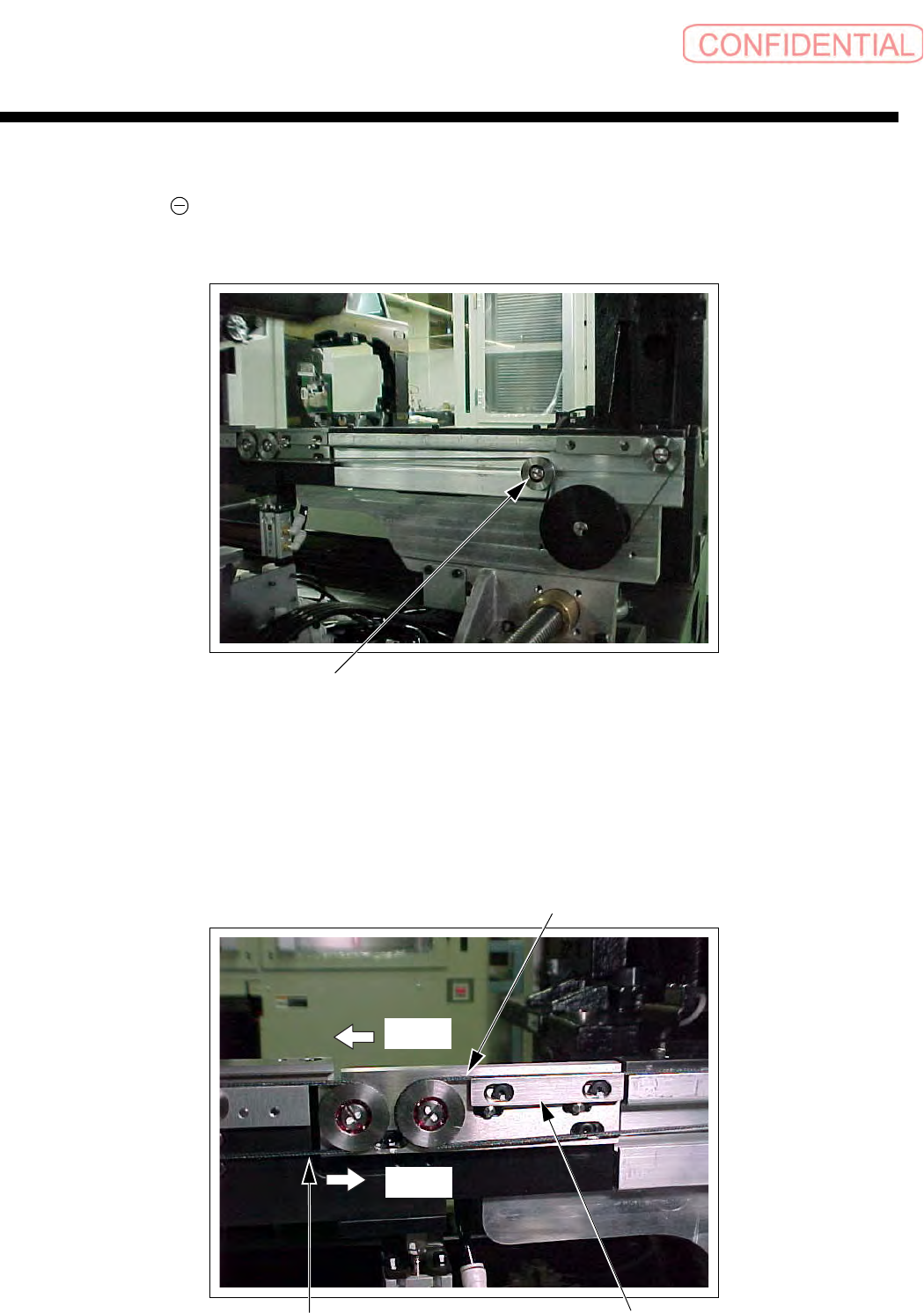

ii）搬出搬入 C/V 皮带 ( 移动、固定侧 )
[
作业顺序 ]
1.
用前端有大 的螺丝刀，旋松张力滑轮。
2. 皮带交换时交换皮带。
3. 反复确认皮带安装到了滑轮沟里，移动张力滑轮加适当张力，拧紧张力滑轮。
iii）装着轨道皮带 ( 移动、固定侧 )
[
作业顺序 ]
1.
旋松 2 处张力板的固定螺丝。
2. 交换皮带时更换皮带。
3. 盖上张力板，加适当张力拧紧张力板固定螺丝。
4. 这时， ii) 所说明的搬入搬出 C/V 皮带的张力的松弛，一定按 ii) 的要领适当调整搬入搬出
C/V 皮带的张力。
放松侧
拉紧侧
张力滑轮
装着输送皮带
张力板
搬出搬入
C/V 皮带
保养篇
2. 维修检查
2-74
SI-F130
(3) 2-8
页 No.2 的皮带交换方法
轨道中使用的
8 根皮带的中，对页 2-8 上显示的 No.2 皮带交换方法进行了说明。
仅
No.2 皮带的交换方法不同。
[ 作业顺序 ]
1.
用六角扳手卸下 5 个装配螺丝，从轨道铸件上卸下铝框。
NO.2 皮带
马达
卸下铝框
驱动滑轮
轨道铸 件
固定螺钉
铝框
保养篇
2. 维修检查
SI-F130
2-75
2. 请在手动模式下上升基准针，沿 X-Y 轴方向移动基板相机游标，与基准针中心重合。
若重合了，请不要再动了，用此位置作为基准位置。
基准针
激活基板相机，将 X、 Y 轴移动到与基准针中心重合。
