零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 1 章 操作 SI-F130/SI-F 209 1-33 編輯 ( 编辑 ) － 頂點 ( 顶点 ) ： 在被选择边上设定顶点。 点击按钮进入选择状态， 在相机窗口右点 击取消。 編輯 ( 编辑 ) － 圓 ( 圆 ) ：设定被选择 边的圆。点击按钮进入选择 状态，在相机窗口右点击取 消。 參數 ( 参数 ) ：显示 異型零件本體參數設定畫 面 ( 异型…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-32
SI-F130/SI-F209

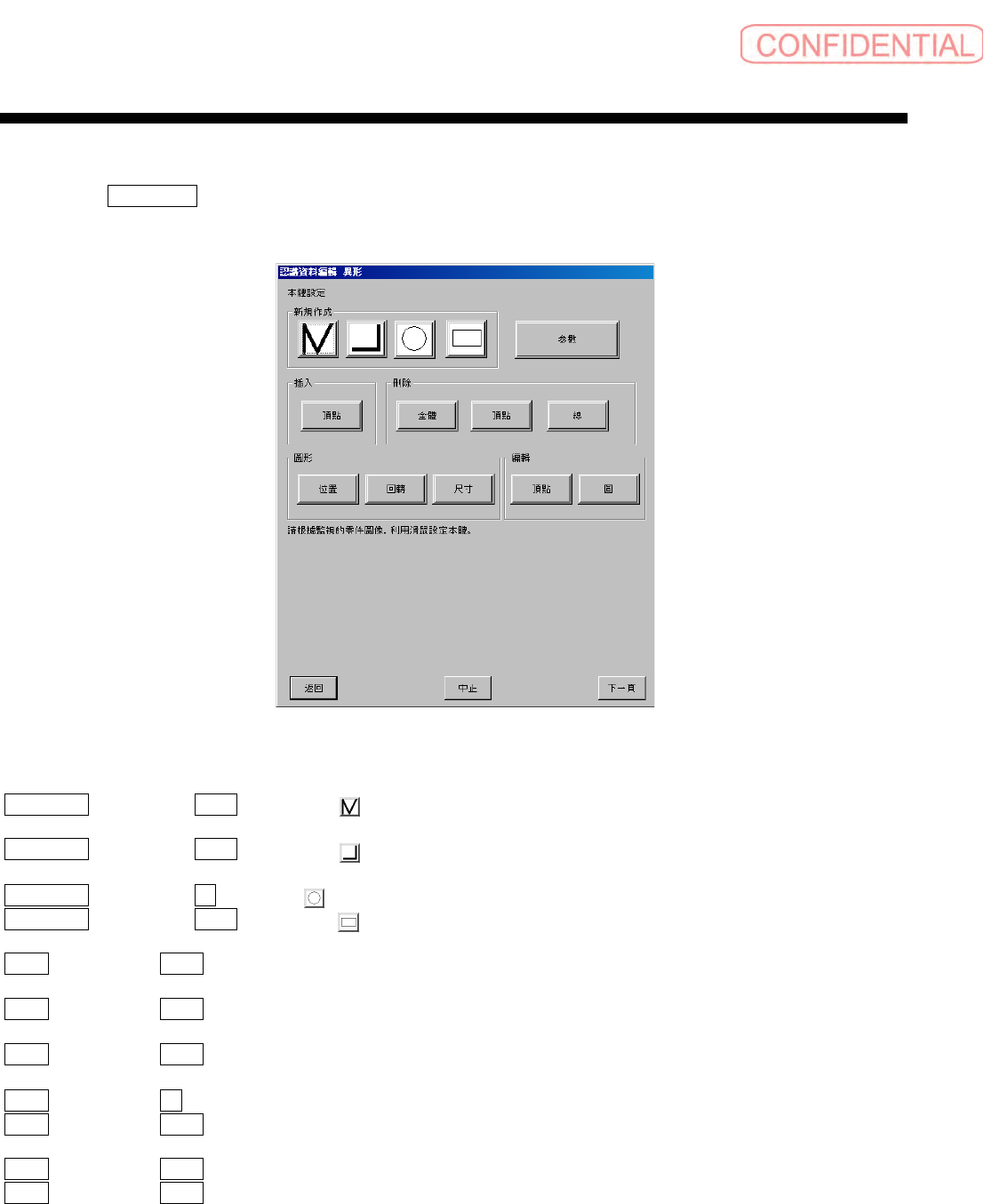

3.4.4 本体设定画面 （异型零件）
本体设定画面 （异型零件）本体设定画面 （异型零件）
本体设定画面 （异型零件）
异型零件的 本體設定 ( 本体设定 ) 不是设定本体形状，而是指定对比明显部分并将其位置检出。
图
3.4.4-1
本體設定
(
本体设定
)
画面 （异型零件）
新規作成
(
新建
)
－
折線
(
折线
) ( ) :
新建折线形状。点击按钮进入选择状态，在相机窗口右点击
取消。
新規作成
(
新建
)
－
直角
(
直角
) ( ) :
新建直角形状。点击按钮进入选择状态，在相机窗口右点击
取消。
新規作成
(
新建
)
－
圓 ( 圆 ) ( ) : 新建圆形。左点击进入选择状态，在相机窗口右点击取消。
新規作成
(
新建
)
－
矩形
(
矩形
) ( ) :
新建矩形形状。左点击进入选择状态，在相机窗口右点击取
消。
插入 ( 插入 ) － 頂點 ( 顶点 ) ：在被选择边上插入顶点。左点击进入选择状态，在相机窗口右点
击取消。
刪除 ( 删除 ) － 全體 ( 全体 ) ：删除被选择折线。左点击要删除的折线进入选择状态，点击本按
钮。
刪除 ( 删除 ) － 頂點 ( 顶点 ) ：删除被选择边的顶点。左点击进入选择状态，在相机窗口右点击取
消。
刪除 ( 删除 ) － 線 ( 线 ) ：删除被选择边的线。点击按钮进入选择状态，在相机窗口右点击取消。
圖形 ( 图形 ) － 位置 ( 位置 ) ：移动被选择边的位置。点击按钮进入选择状态，在相机窗口右点
击取消。
圖形 ( 图形 ) － 回轉 ( 回转 ) ：回转被选择边。点击按钮进入选择状态，在相机窗口右点击取消。
圖形 ( 图形 ) － 尺寸 ( 尺寸 ) ：更改被选择边的尺寸。点击按钮进入选择状态，在相机窗口右点击
取消。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-33

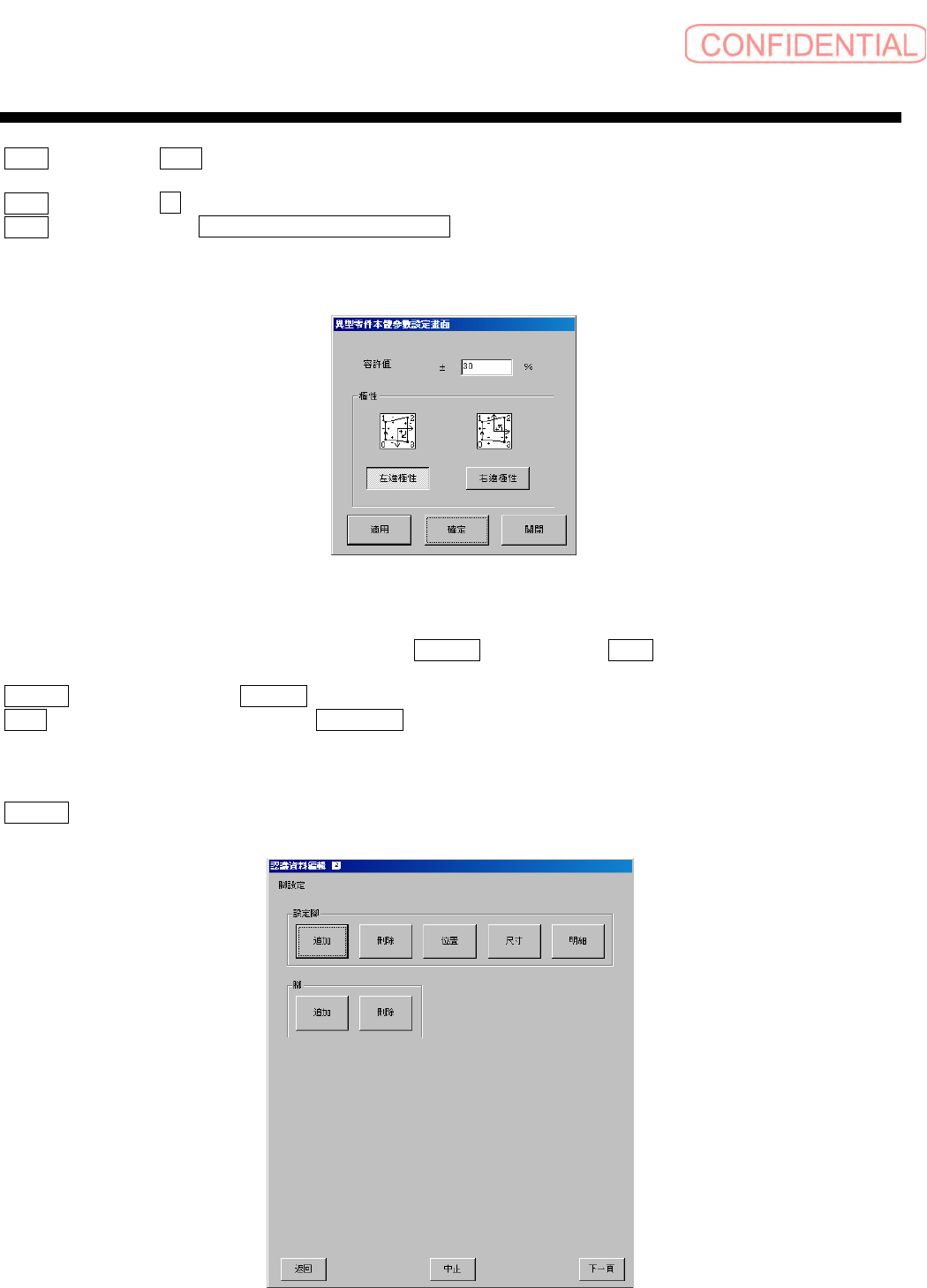

編輯 ( 编辑 ) － 頂點 ( 顶点 ) ：在被选择边上设定顶点。点击按钮进入选择状态，在相机窗口右点
击取消。
編輯 ( 编辑 ) － 圓 ( 圆 ) ：设定被选择边的圆。点击按钮进入选择状态，在相机窗口右点击取消。
參數 ( 参数 ) ：显示 異型零件本體參數設定畫面 ( 异型零件本体参数设定画面 )。参数的初始值从
相机窗口获得。设定结束时在相机窗口上设定参数。（关闭时，不设定。）
图
3.4.4-2
異型零件本體參數設定
(
异型零件本体参数设定
)
画面
参数，在异型零件的本体设定上，设定各边的 容許值 ( 容许值 ) 和 極性 ( 极性 )。
容許值 ( 容许值 ) ：输入 容許值 ( 容许值 )。
極性 ( 极性 ) ：设定极性。缺省： 左邊極性 ( 左边极性 )
3.4.5 脚设定画面
脚设定画面脚设定画面
脚设定画面
腳設定 ( 脚设定 ) 画面设定脚零件 （异型零件）、 BGA 零件的电极。但是、芯片零件不进行设定。
图
3.4.5-1
腳設定
(
脚设定
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-34
SI-F130/SI-F209
設定腳 ( 设定脚 ) － 追加 ( 追加 ) ：在设定画面上，进行脚信息的追加。
設定腳 ( 设定脚 ) － 刪除 ( 删除 ) ：将选择中被设定的脚删除。
設定腳 ( 设定脚 ) － 位置 ( 位置 ) ：用鼠标更改选择中设定脚的位置·间距·角度。在监视上点击
鼠标右键取消。按下
SHIFT 键时，不回转。
腳設定 ( 脚设定 ) － 尺寸 ( 尺寸 ) ：用鼠标更改选择中设定脚的尺寸。在零件监视上右点击，取
消。
腳設定 ( 脚设定 ) － 明細 ( 明细 ) ：
显示参数设定画面，将设定选择中的脚设定信息的设定值反映
在零件监视上。
腳 ( 脚 ) － 追加 ( 追加 ) ：用鼠标为选择中脚设定追加脚。在零件监视上点击右键取消。
腳 ( 脚 ) － 刪除 ( 删除 ) ：用鼠标将选择中脚设定的脚删除。在零件监视上点击右键取消。
详细设定画面
详细设定画面，将选择脚设定的信息在如下设定画面上进行确认、更改。
图
3.4.5-2
設定腳情報
(
设定脚信息
)
画面
腳形狀 ( 脚形状 ) ：从 Gull-wing 、 J-lead 中选择。
腳數 ( 脚数 ) ：设定脚数。
腳長度 ( 脚长度 ) ：设定 腳長度 ( 脚长度 ) 的长度 （尺寸）、 容許率 ( 容许率 )。长度 （尺寸）
用
mm 为单位，可以设定到小数点后 3 位。 容許率 ( 容许率 )，可以设定为 1~99 间的整数值。
腳寬度 ( 脚宽度 )：设定 腳寬度 ( 脚宽度 ) 的宽度 （尺寸）、 容許率 ( 容许率 )。宽度 （尺寸）用
mm 为单位，可以设定到小数点后 3 位。 容許率 ( 容许率 )，可以设定为 1~99 间的整数值。
接觸面之長度
(
接触面的长度
)
：设定脚的
接觸面之長度
(
接触面的长度
)
的长度 （尺寸）、
容許率
( 容许率 ) 。长度 （尺寸）用 mm 为单位，可以设定到小数点后 3 位。 容許率 ( 容许率 )，可以
设定为
1~99 间的整数值。
間距 ( 间距 ) ：设定 間距 ( 间距 ) 的尺寸、 容許率 ( 容许率 )。尺寸用 mm 为单位，可以设定到小
数点后
3 位。
容許率 ( 容许率 )，可以设定为 1~99 间的整数值。
位置 ( 位置 ) · 歪斜 ( 歪斜 ) ：设定脚设定中心位置设定脚设定的中心位置·歪斜。（距吸嘴的距
离）
位置 ( 位置 ) 以 mm 为单位，可以设定到小数点后 3 位。 歪斜 ( 歪斜 ) 以 deg 为单位，在
0~360 之内，可以设定到小数点后 3 位。
彎曲容許值 ( 弯曲容许值 ) ：宽度方向 （Y）的弯曲容许值，用 mm 单位，可以设定到小数点后 3
位。
