零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-68 SI-F130/SI-F 209 · · · · 分割认识， 推荐通过获取全部影像，以 便能在屏幕上看到全部零件 。 · · · · 虽然在零件 未全部映像的状态下也可以 认识，但不能用自动生成进 行资料的制作。 · · · · 零件未全 部映像的状态下的认识， 没有设定 恰当的参数就是引起误装着 的主要原因， 请注意。 确认后，…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-67

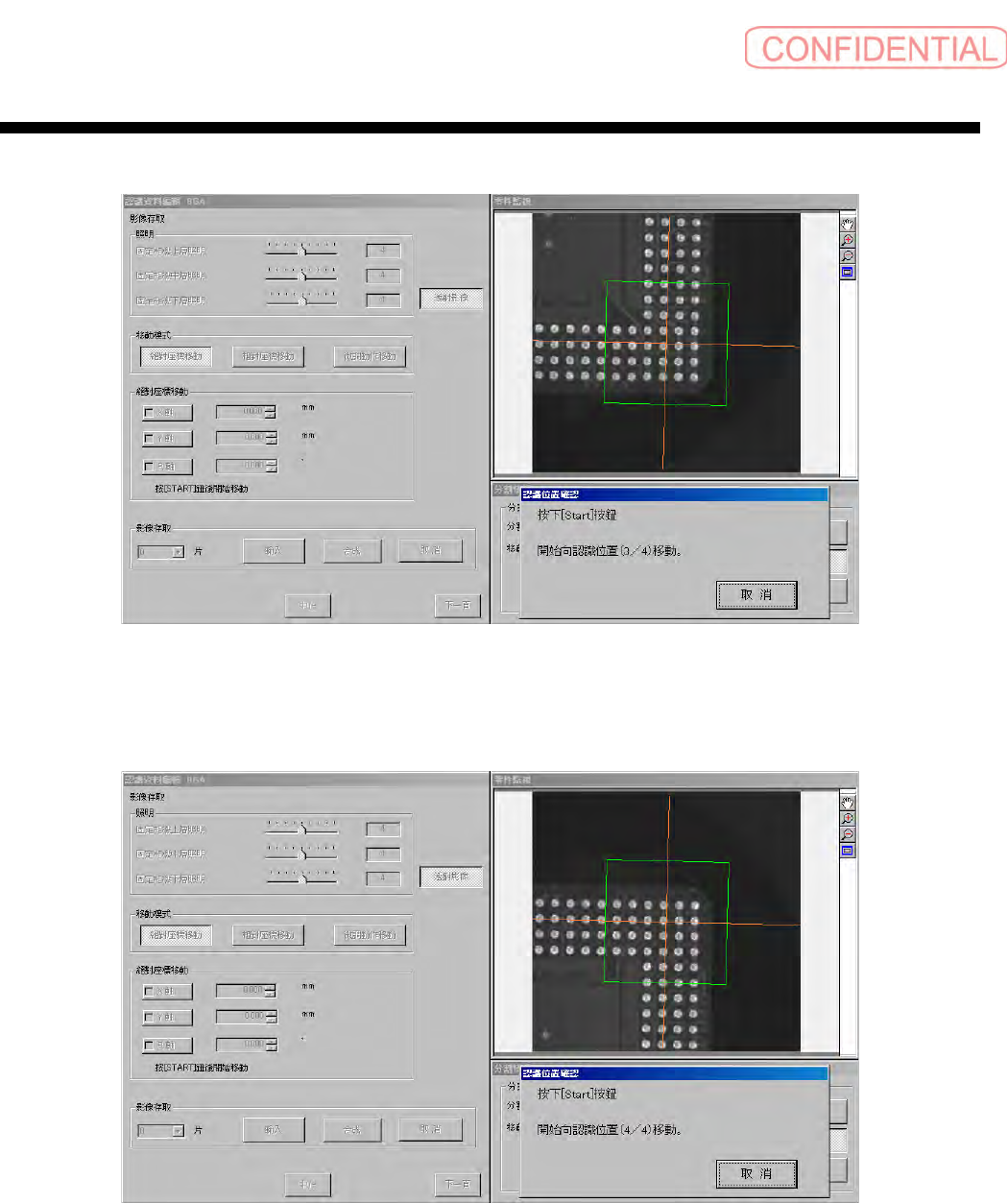

图
1.8-7
認識位置確認
(
认识位置确认
)3
图
1.8-8
認識位置確認
(
认识位置确认
)4
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-68
SI-F130/SI-F209
·
··
·

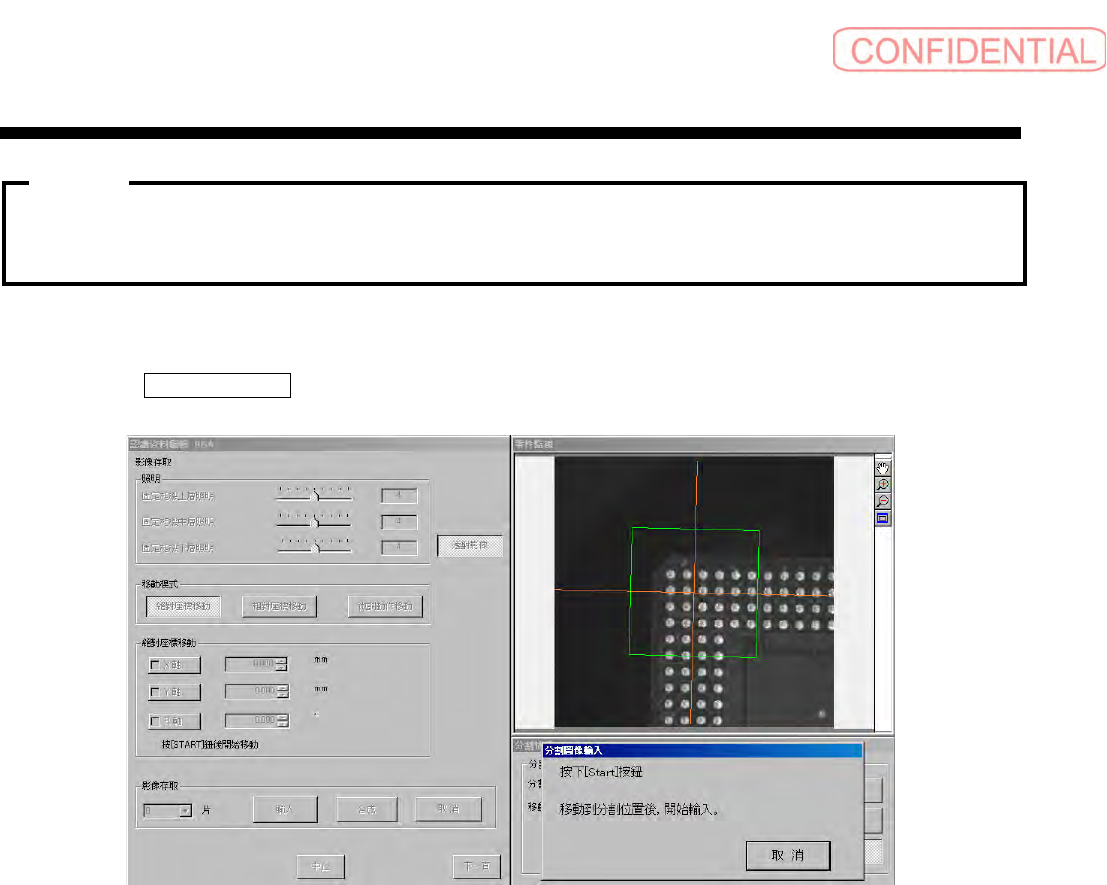

分割认识，推荐通过获取全部影像，以便能在屏幕上看到全部零件。
·
··
·
虽然在零件未全部映像的状态下也可以认识，但不能用自动生成进行资料的制作。
·
··
·
零件未全部映像的状态下的认识，没有设定恰当的参数就是引起误装着的主要原因，请注意。
确认后，点击 分割圖像輸入 ( 分割图像输入 ) 钮，获取所有分隔帧的影像资料
图
1.8-9
分割圖像輸入
(
分割图像输入
)
注意
注意注意
注意 :
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-69

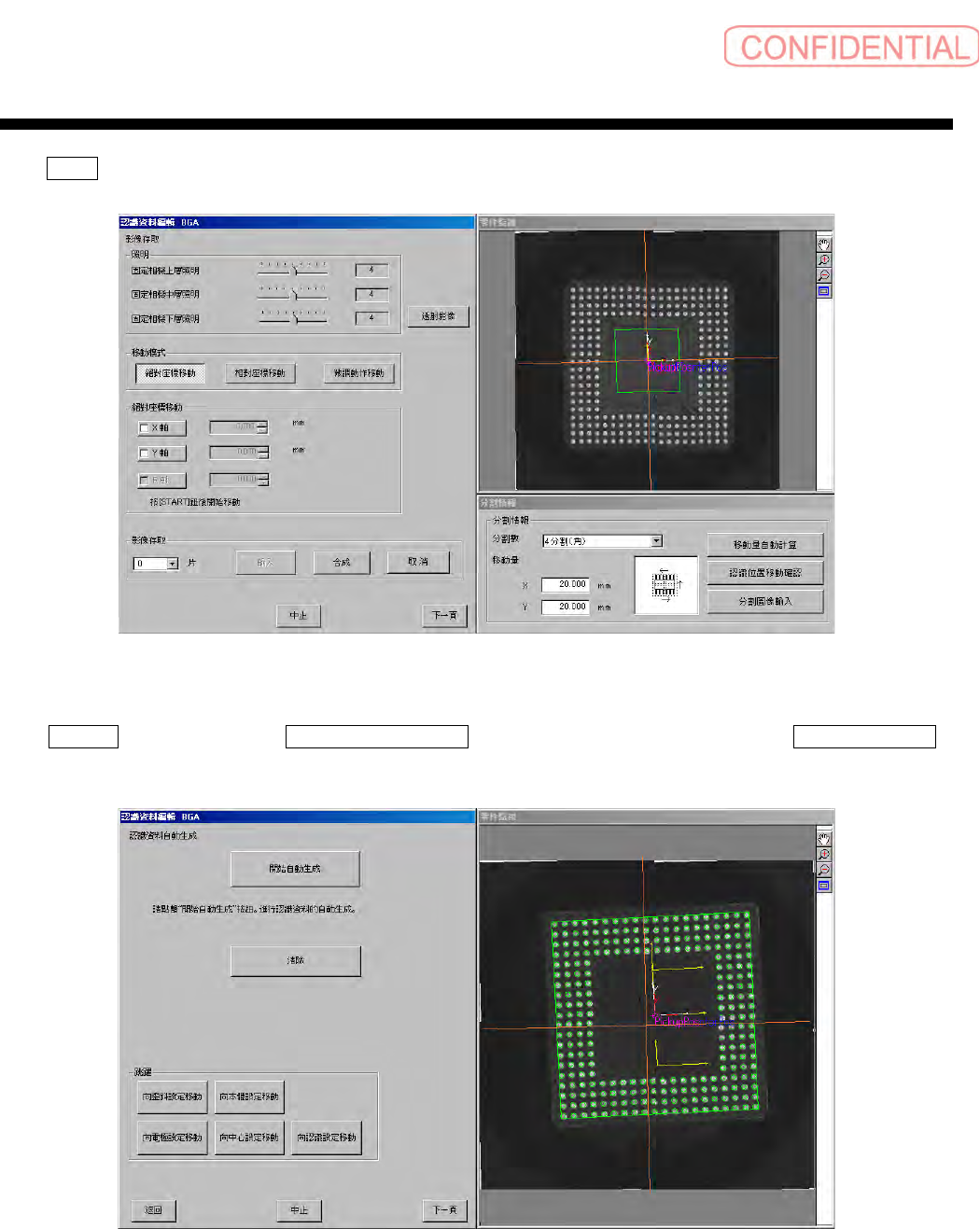

点击 合成 ( 合成 ) 钮，将输入的 4 个图像换成 1 个合成影像。
图
1.8-10
分割图像合成
点击 下一頁 ( 下一页 )，显示 認識資料自動生成 ( 认识资料自动生成 ) 画面，点击 開始自動生成
(
开始自动生成 ) 钮，进行认识资料的自动生成
图
1.8-11
認識資料自動生成
(
认识资料自动生成
)
