零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-7
2.2 脚信息输入画面
脚信息输入画面脚信息输入画面
脚信息输入画面
基本信息输入画面上形状种类，选择 腳零件 ( 脚零件 ) 或 異型零件 ( 异型零件 ) （有 LEAD）时显
示。

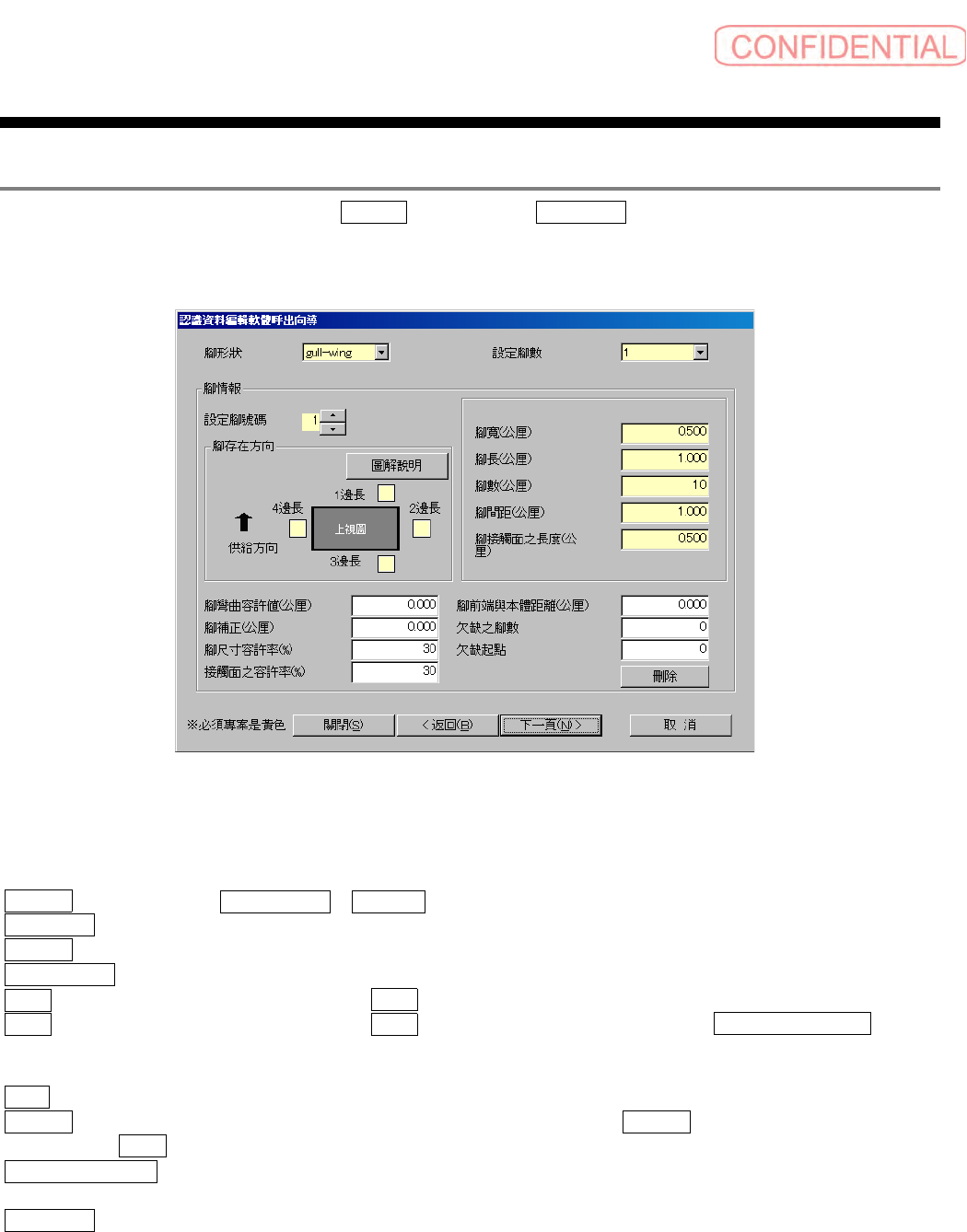

图
2.2-1
腳情報
(
脚信息
)
输入
画面
在成为必须项目的黄色区域内输入值。
腳形狀 ( 脚形状 )：在 gull-wing 、 j-lead 中选择。
設定腳數 ( 设定脚数 )：设定脚数，最多可以设定为 6 组。
腳情報 ( 脚信息 ) 的设定，每组脚都进行。设定的脚号码的信息请与每组脚的号码相吻合。
設定腳號碼 ( 设定脚号码 )：指设定中每组脚的号码。
腳寬 ( 脚宽 )：设定被指定的一组脚的 腳寬 ( 脚宽 )。不可能是 0 以下。
腳長 ( 脚长 )：设定被指定的一组脚的 腳長 ( 脚长 )。不可能是 0 以下。比 腳接觸面之長度 ( 脚接
触面的长度
) 大。
腳數 ( 脚数 )：设定被指定的每组脚的脚数。请输入实际存在的脚数。不能是 0 以下。
腳間距
(
脚间距
)
：设定被指定的一组脚的间距。不能是
0
以下，比
腳寬度
( 脚宽度 )
（最大
值）大，（
腳數
(
脚数
)
是
1
时除外）
腳接觸面之長度 ( 脚接触面的长度 )：设定被指定的一组脚的接触面的长度。不能是 0 以下。
脚存在方向
1、 2、 3、 4 边：设定被指定的一组脚存在的边，至少有一个边被确认。
圖解說明 ( 图解说明 )：显示关于脚的项目的说明。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-8
SI-F130/SI-F209

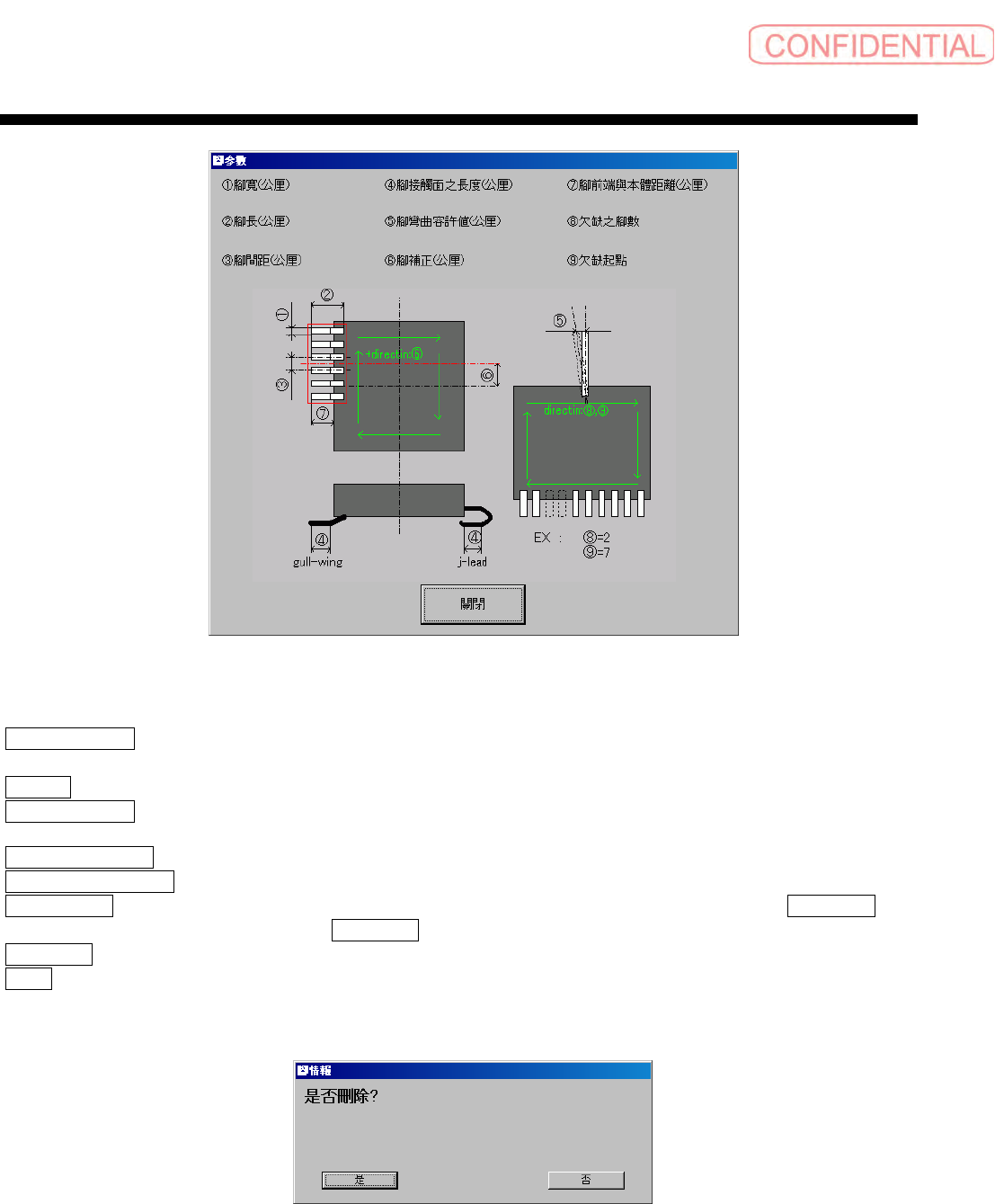

图
2.2-2
腳參數
(
脚参数
)
腳彎曲容許值 ( 脚弯曲容许值 )：设定被指定的一组脚的脚宽度方向的弯曲容许值。不能不满 0，在
0.001 ～ 10 之间，设定为 0 时，不进行确认。
腳補正 ( 脚补正 )：设定被指定的一组脚的宽度方向的中心与本体中心位置的补正值。
腳尺寸容許值 ( 脚尺寸容许值 )：设定被指定的一组脚的脚宽度、长度、间距的容许值。在 1 ～ 99
之间。
腳接觸面容許值 ( 脚接触面容许值 )：设定被指定的一组脚接触面的容许率。在 1 ～ 99 之间。
腳前端與本體距離 ( 脚前端与本体距离 )：设定被指定的一组脚的脚前端与本体的距离。
欠缺之腳數 ( 欠缺的脚数 )：指定被指定的一组脚的欠缺脚数。不小于 0。 0 的时候， 欠缺起點 ( 欠
缺起点
) 未满 0， 1 以上的时候，欠缺起點 ( 欠缺起点 ) 在 1 以上。
欠缺起點 ( 欠缺起点 )：指定被指定的一组脚的脚欠缺开始的位置。
刪除 ( 删除 )：将被指定的一组脚删除。
图
2.2-3
删除确认
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-9
2.3 BGA 信息输入画面
信息输入画面信息输入画面
信息输入画面
在基本信息输入画面上的形状种类中，选择 BGA 零件时显示。
图
2.3-1 BGA
信息输入
画面
在成为必须项目的黄色区域中输入值。
錫球直徑 ( 锡球直径 )：不能是 0 以下。
直徑容許率 ( 直径容许率 )：在 1 ～ 99 之间。
錫球數量 X ( 锡球数量 X)：在 1 ～ 100 之间。
錫球數量 Y ( 锡球数量 Y)：在 1 ～ 100 之间。
錫球配列編輯 ( 锡球配列编辑 )：显示锡球配列编辑画面。
图
2.3-2
錫球配列編輯
(
锡球配列编辑
)
錫球間距 X ( 锡球间距 X)：不少于 0，当 錫球數量 X ( 锡球数量 X) 在 2 以上的时候，要大于锡球
直径。
錫球間距 Y ( 锡球间距 Y)：不少于 0，当 錫球數量 Y ( 锡球数量 Y) 在 2 以上的时候，要大于锡球
直径。
