调试篇 1. 安装 SI-F130 1-5 1.4 固定托架的拆卸固定托架的拆卸固定托架的拆卸固定托架的拆卸 [ 作业功能 ] 为了防止输送中 XY 轴移动，将固定 XY 轴的可动部件的托架拆除。若不将固定可动部件用托架全部拆除，有导致机械破损、人身事故的危险。 [ 准备的物品 ] 六角扳手套件 [ 作业顺序 ] (1) 拆卸固定用托架将隔着托架与 Y 轴可动部件缔结支柱中 4 个六角有孔螺栓拆除。拆除托…

调试篇

1. 安装

1-4

SI-F130

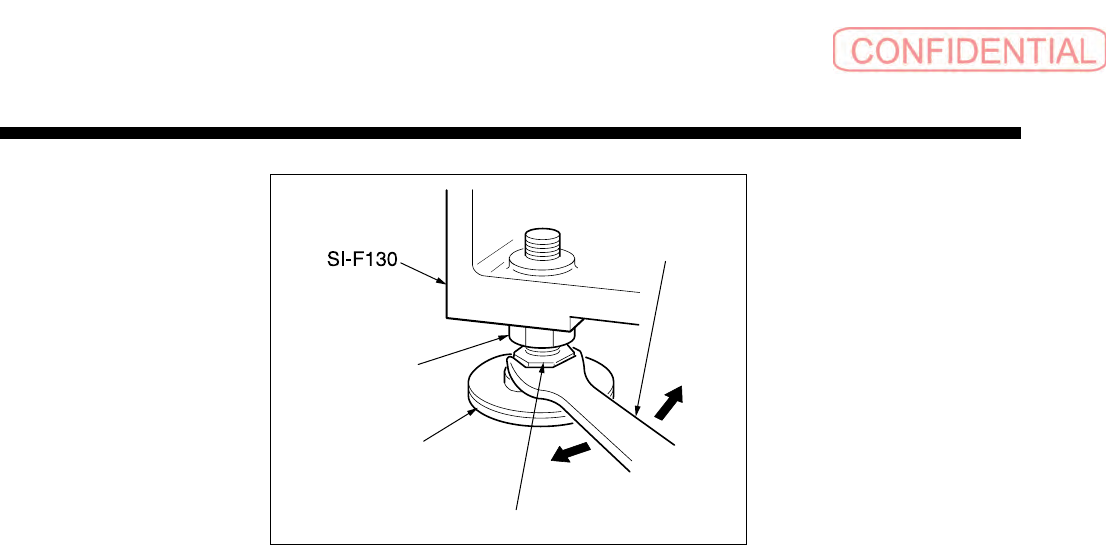

为了让 X 轴和 Y 轴水准器的显示水准度在 0.05 以下 (1 刻度 0.02 的水准器则 2 刻度以下， 1 刻

度

0.05 的水准器则 1 刻度以下 ) 用扳手微调整各个脚的六角螺母部分。

锁定用螺母下降

扳手

脚

上升

脚的六角螺母部分

调试篇

1. 安装

SI-F130

1-5

1.4 固定托架的拆卸

固定托架的拆卸固定托架的拆卸

固定托架的拆卸

[ 作业功能 ]

为了防止输送中 XY 轴移动，将固定 XY 轴的可动部件的托架拆除。

若不将固定可动部件用托架全部拆除，有导致机械破损、人身事故的危险。

[ 准备的物品 ]

六角扳手套件

[ 作业顺序 ]

(1)

拆卸固定用托架

将隔着托架与

Y 轴可动部件缔结支柱中 4 个六角有孔螺栓拆除。

拆除托架。

六角有孔螺栓

支柱

固定用托架

警告

警告警告

警告 :

调试篇

1. 安装

1-6

SI-F130

1.5 与前工程机器和后工程机器的连接

[ 作业功能 ]

为了保持 SI-F130 与前工程和后工程的机器间机械精度，准备 2 个连接用 L 型托架。安装这个

L 型托架，将 SI-F130 与前后工程机器连接。

[ 准备的物品 ]

型托架 ( 与 SI-F130 在同一包装内 ) 2 个

C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈各 16 个

[ 作业顺序 ]

(1)

通过 L 型托架与前工程和后工程机器结合

1. 用 C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈将 L 型托架安装在 SI-F130 左右

座上。

2. 分别用 C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈将前工程机器和后工程机器的

L 型托架与 SI-F130 左右 L 型托架连接。

六角有孔螺栓

弹簧垫圈

平垫圈

L 型托架

平垫圈

六角螺母

平垫圈
