5. 手动操作
SI-F130
5-1
5. 手动操作
手动操作手动操作
手动操作
在自动生成以外的状态，在主菜单选择手动操作，打开 手動操作 ( 手动操作 ) 窗口，进入手动操作
状态。
在手动操作下，可以由手动使
SI-F130 各装置按指定的值单独运作。
打开手动操作窗口，出现如下
5 个标签，用它们可以由手动进行各装置的设定和调整。
手动操作可完成的功能如下。
5.1 轴操作
轴操作轴操作
轴操作
可以执行吸嘴的上下移动 （H 轴），吸嘴的旋转 （RN 轴），吸嘴头的左右·前后移动 （X 轴、 Y
轴），旋转座的回转 （RT 轴）等各项操作。
5.2 基板搬送操作
基板搬送操作基板搬送操作
基板搬送操作
可以进行基板搬送轨道的操作，基板移动的操作，与前后装置的信号收发。
5.3 输入
输入输入
输入 / 输出信号显示
输出信号显示输出信号显示
输出信号显示
可以监视输入输出信号的状态。
5.4 视觉操作
视觉操作视觉操作
视觉操作
可以设定并监视认识用相机 （基板相机、零件相机、吸着检查相机、选配的固定相机大视野）以及
各照明。
5.5 零件供给部操作
零件供给部操作零件供给部操作
零件供给部操作
操作 SI-F130 前后零件供给部的各种供料器·台车。
执行错误操作会损害机器
，
操作时要十分注意。
警告
警告警告
警告 :
操作篇
操作篇操作篇
操作篇
5. 手动操作
5-2
SI-F130
5.1 轴操作
轴操作轴操作
轴操作
可以操作的轴如下。
5.1.1 XY 轴的操作
轴的操作轴的操作
轴的操作
使吸嘴左右 (X 轴 )·前后 (Y 轴 ) 移动。
5.1.2 吸嘴
吸嘴吸嘴
吸嘴 RN 及
及及
及 H 轴的操作
轴的操作轴的操作
轴的操作
使吸嘴旋转 （RN 轴） , 及使吸嘴上下 （H 轴）移动。
5.1.3 吸嘴座
吸嘴座吸嘴座
吸嘴座 RT 轴的操作 （旋转式吸嘴头）
轴的操作 （旋转式吸嘴头）轴的操作 （旋转式吸嘴头）
轴的操作 （旋转式吸嘴头）
使安装 12 支吸嘴的吸嘴座旋转 （RT 轴）。
5.1.4 供料器 （
供料器 （供料器 （
供料器 （FF,FR）的操作
）的操作）的操作
）的操作
在零件供料器中操作供料部使其有排出动作。 ( 前侧 : FF 轴、后侧 : FR 轴 )
5.1.5 零件的吸着 （真空）及装着 （吹气）的操作
零件的吸着 （真空）及装着 （吹气）的操作零件的吸着 （真空）及装着 （吹气）的操作
零件的吸着 （真空）及装着 （吹气）的操作
执行零件的吸着 ( 真空 ) 及装着 ( 吹气 )。
5.1.6 服务器轴的操作
服务器轴的操作服务器轴的操作
服务器轴的操作
将服务器马达驱动轴的服务器电源开、关闭。关闭时各轴可用手移动。
操作篇
操作篇操作篇
操作篇
5. 手动操作
SI-F130
5-3
5.1.1 XY 轴的操作
轴的操作轴的操作
轴的操作
[ 概要 ]
操作使吸嘴前后 (X 轴 )·左右 (Y 轴 ) 能移动至任意的位置。
XY
軸
(XY
轴
)
中
X
及
Y
文本框内的值是现在位置 （
MN
）。本文框中无法直接输入数值变
更。
[ 操作顺序 ]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 軸操作 ( 轴操作 ) 标签。
点击
XY 軸 (XY 轴 ) 框中的 XY 钮中央，会表示以下 XY 轴 (XY 轴 ) 对话框 O。

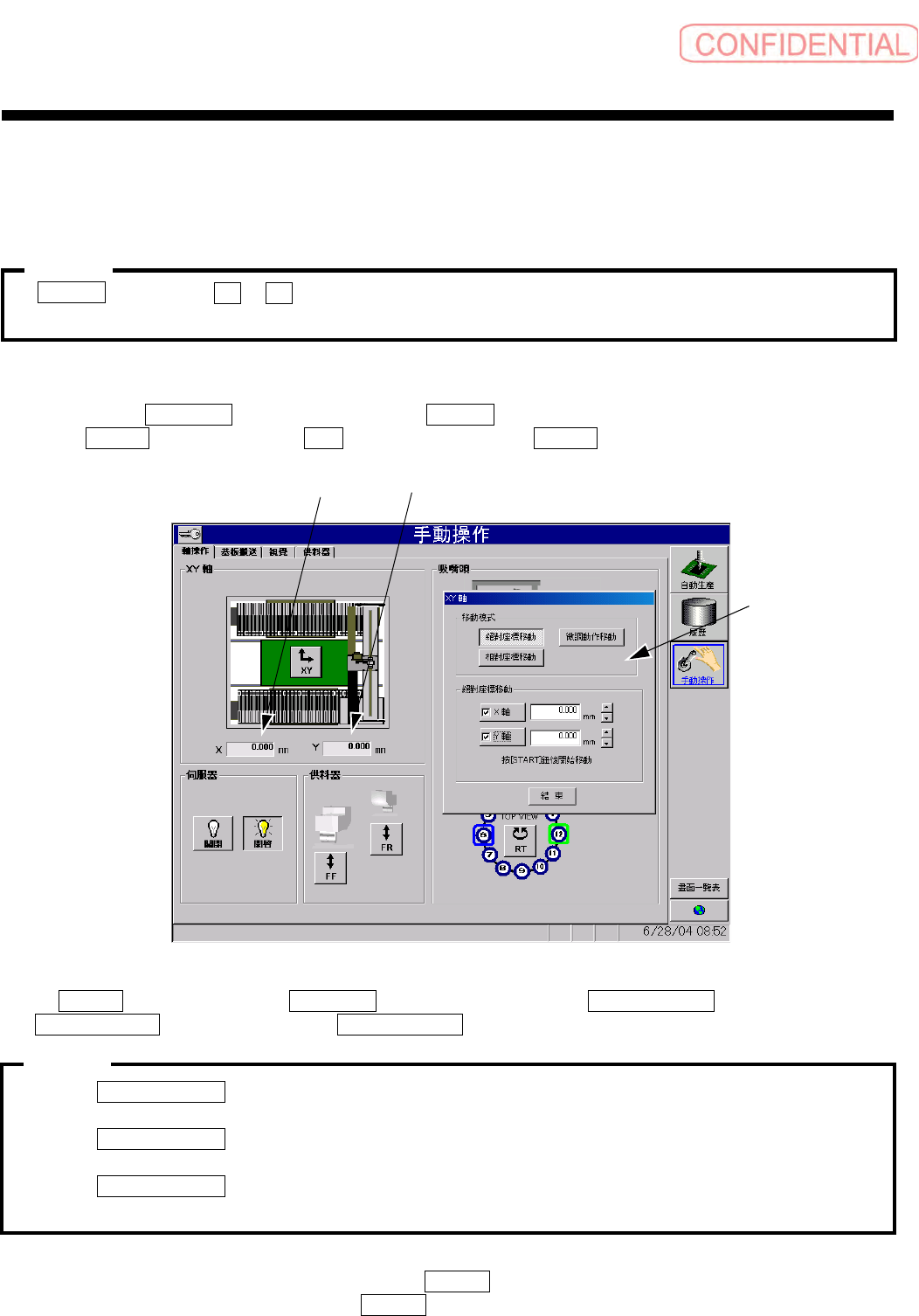

图
5.1.1-1
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
由 XY 轴 (XY 轴 ) 对话框的 移動模式 ( 移动模式 ) 框中，点击 絕對動作移動 ( 绝对动作移动 ) 、
相對座標移動 ( 相对坐标移动 ) 、 微調座標移動 ( 微调坐标移动 ) 任一希望的钮。
·所谓
絕對座標移動
(
绝对坐标移动
)
为将
SI-F130
的基准点当原点，往目标点移动。无论
现在位置在何处，均会移动至目标点。
·所谓
相對座標移動
(
相对坐标移动
)
为以现在位置当起始点，只移动指定的距离。即使相同
移动距离
,
若现在位置不同时，其到达位置亦会不同。
·所谓
微調動作移動
(
微调动作移动
)
为使用游标来执行
XY
轴移动。按游标时会立即微动，
连续按时即连续移动。
在绝对坐标移动及相对坐标移动的各个对话框中 ( 上述 O)，输入到达位置或移动量的数值，在
移动输入的值后
, 表示出 X· Y 轴的值，与 軸操作 ( 轴操作 ) 标签书面上表示的 X· Y 轴值 (
上述 MN) 有误差时，请参照表示在 軸操作 ( 轴操作 ) 标签画面上 X· Y 轴值为实际位置。
N
M
注意
注意注意
注意 :
注意
注意注意
注意 :
O
