[ 作业顺序 ]
检查搬入侧·搬出侧基板搬送输送带部分的皮带 (8 根 ) 张力和磨损状况·有无裂隙。如果磨损
严重或者有裂隙，更 换皮带。有关皮带交换顺序以及皮带张力调整请参照本章
[2.7 动作不良时
(2)
基板搬送输送带皮带的更换 ]。
产品编码
装着
C/V 驱动皮带 ( 移动侧 )
ENI-5P-640-2.05W
装着 C/V 驱动皮带 ( 固定侧 )
ENI-5P-543-2.05W
搬出、搬入 C/V 皮带× 4 ( 移动、固定侧 )
ENI-5P-827-2.05W
装着 C/V 皮带× 2 ( 移动、固定侧 )
ENI-5P-1012-2.05W
M
N
O
P
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-10
SI-F130
每周
(2) 输送带导向器的基板摩擦面检查
[ 作业功能 ]
基板搬送的导向器面上如果附着焊剂等异物，就会妨碍基板搬送的顺利进行。需要定期进行检
查·清理。
[ 维修检查位置 ]
搬入侧·搬出侧基板搬送输送带部分的搬送导向器的基板行进面
[ 维修检查中准备的对象 ]
干净抹布
[ 作业顺序 ]

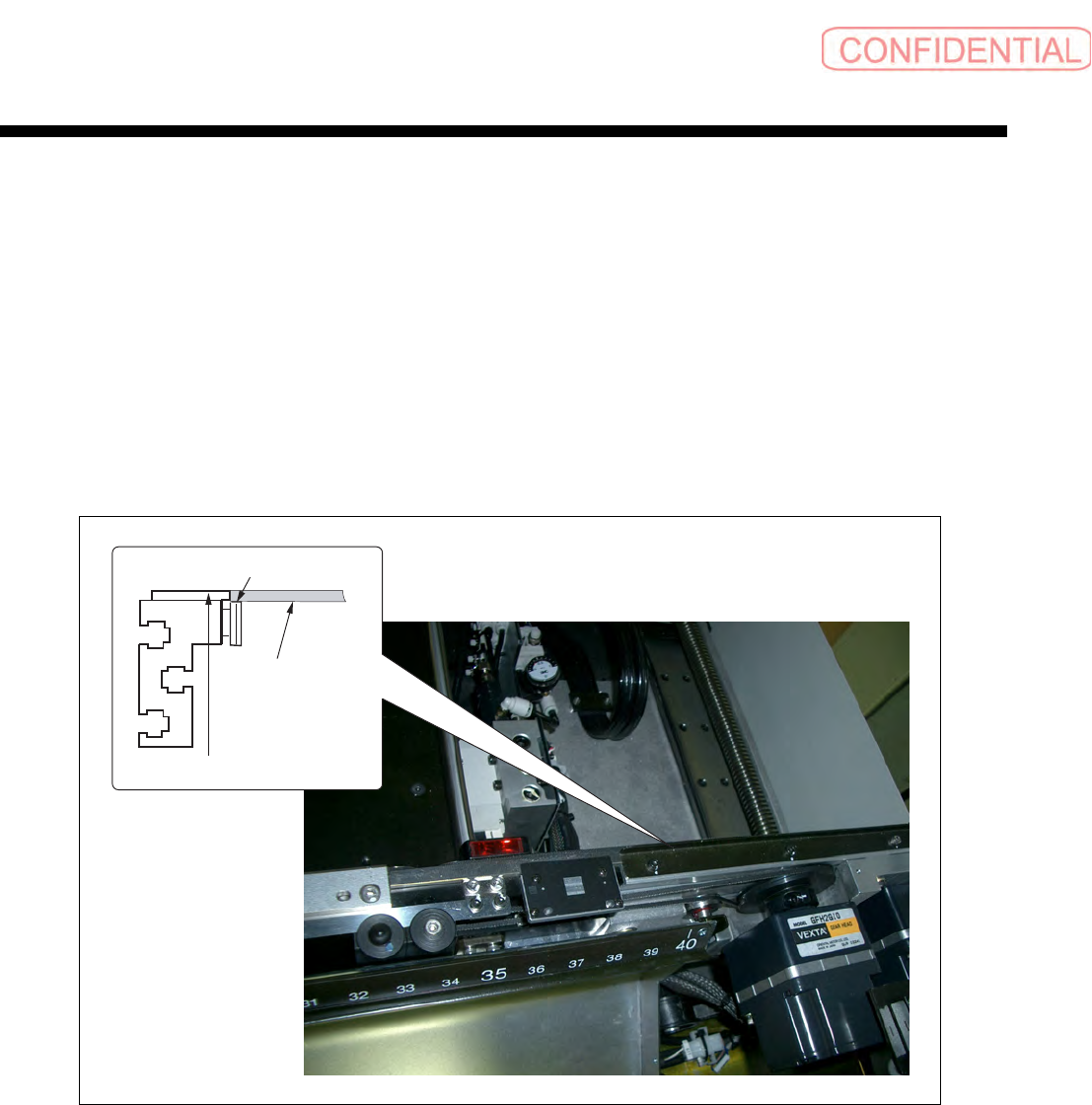

检查搬入侧·搬出侧基板搬送输送带部分的搬送导向器的基板行进面是否附着有焊剂等异物。根
据需要进行清理。
基板行进面
搬送导向器
基板
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-11
每周
(3) 各感应器投受光面的清理
[ 作业功能 ]
基板搬送输送带由于常与基板发生摩擦从而产生灰尘。所以要定期清理光学感应器。
[ 维修检查位置 ]
基板搬送输送带上根据用途不同带有 8 个基板检出感应器。
需要对各感应器投受光面进行清理。
[ 维修检查需要准备的对象 ]
干净抹布
[ 作业顺序 ]
用干净抹布对各感应器投受光面上附着的灰尘、脏物进行清理。

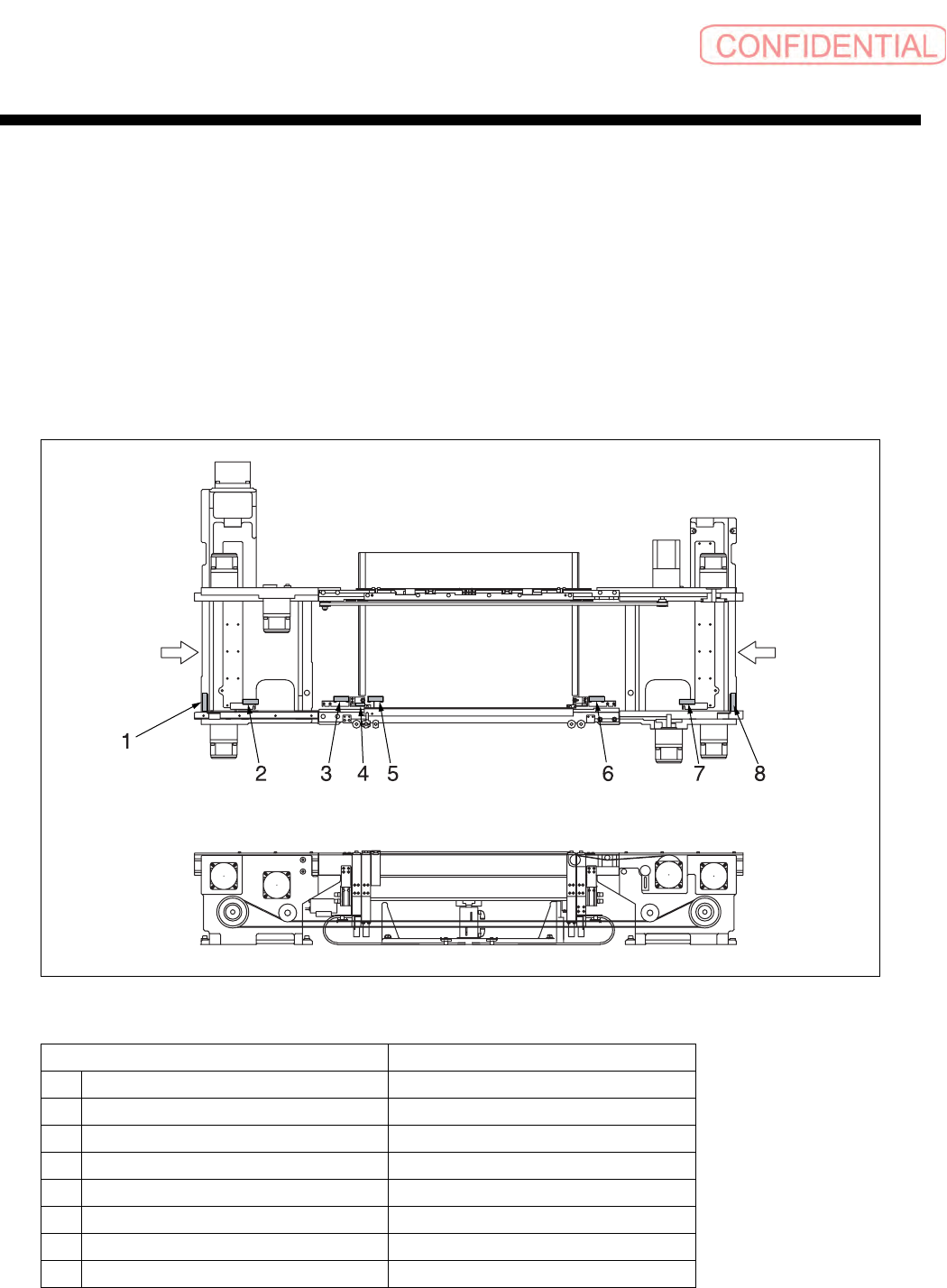

右流程规格 左流程规格
基板搬出感应器 基板搬入感应器
基板减速感应器 －
基板通过确认感应器 基板待机感应器
基板确认感应器 基板确认感应器
基板有无感应器 基板有无感应器
基板待机感应器 基板通过确认感应器
－ 基板减速感应器
基板搬入感应器 基板搬出感应器
右流程
前面侧
左流程
M
N
O
P
Q
R
S
T
