第 2 章 顺序
SI-F130/SI-F209
2-5

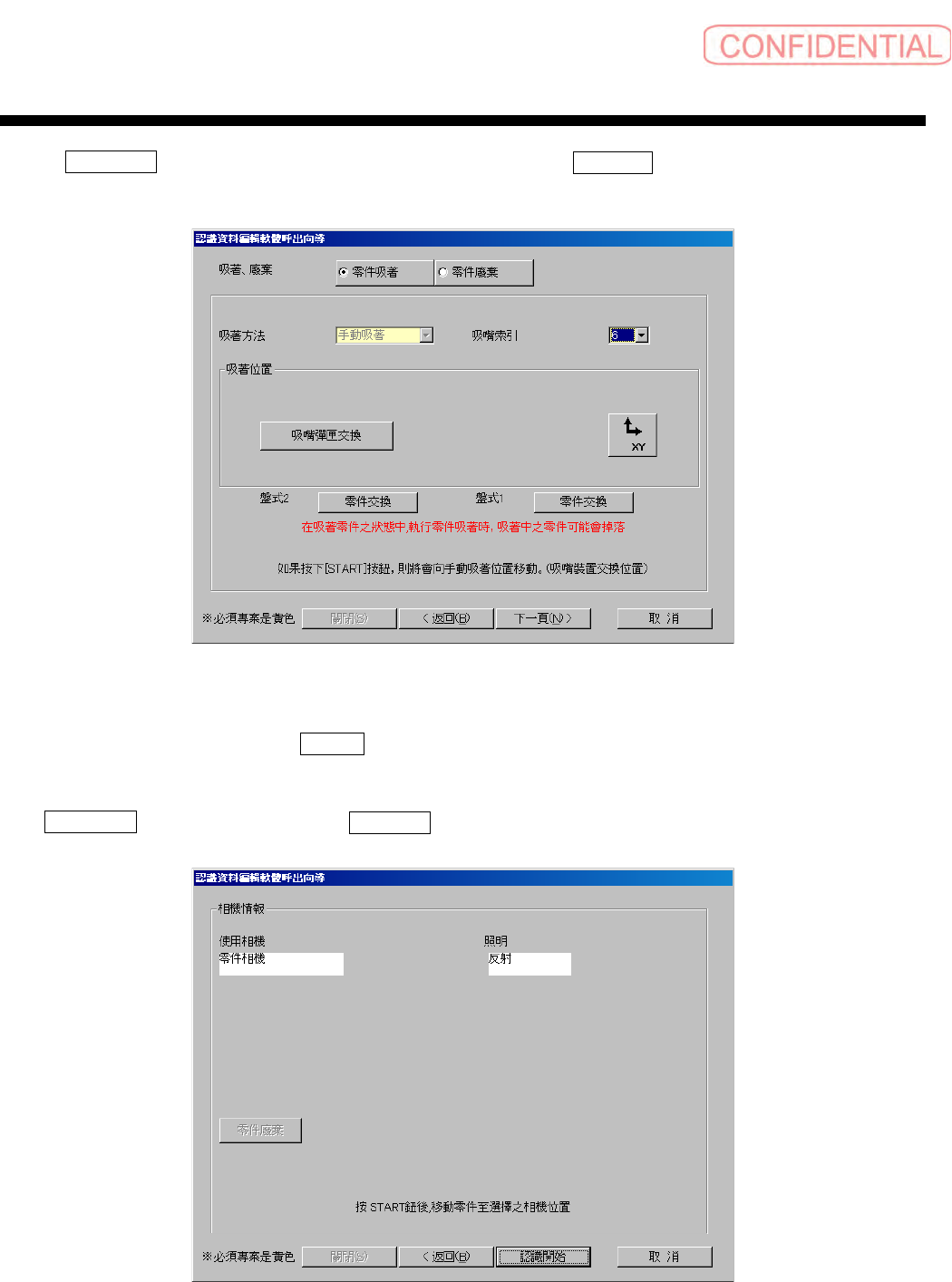

请选择 零件吸著 ( 零件吸着 )，重新让吸嘴选择正确位置，按 START 钮，再次，将吸嘴头移动到
手动吸着位置。
图
1.3-5
零件吸著
(
零件吸着
)
画面
用手将零件吸着到吸嘴上，点击 下一頁 ( 下一页 )。
显示
認識開始 ( 认识开始 ) 画面，按 START 钮，移动零件至选择的相机位置。
图
1.3-6
認識開始
(
认识开始
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-6
SI-F130/SI-F209

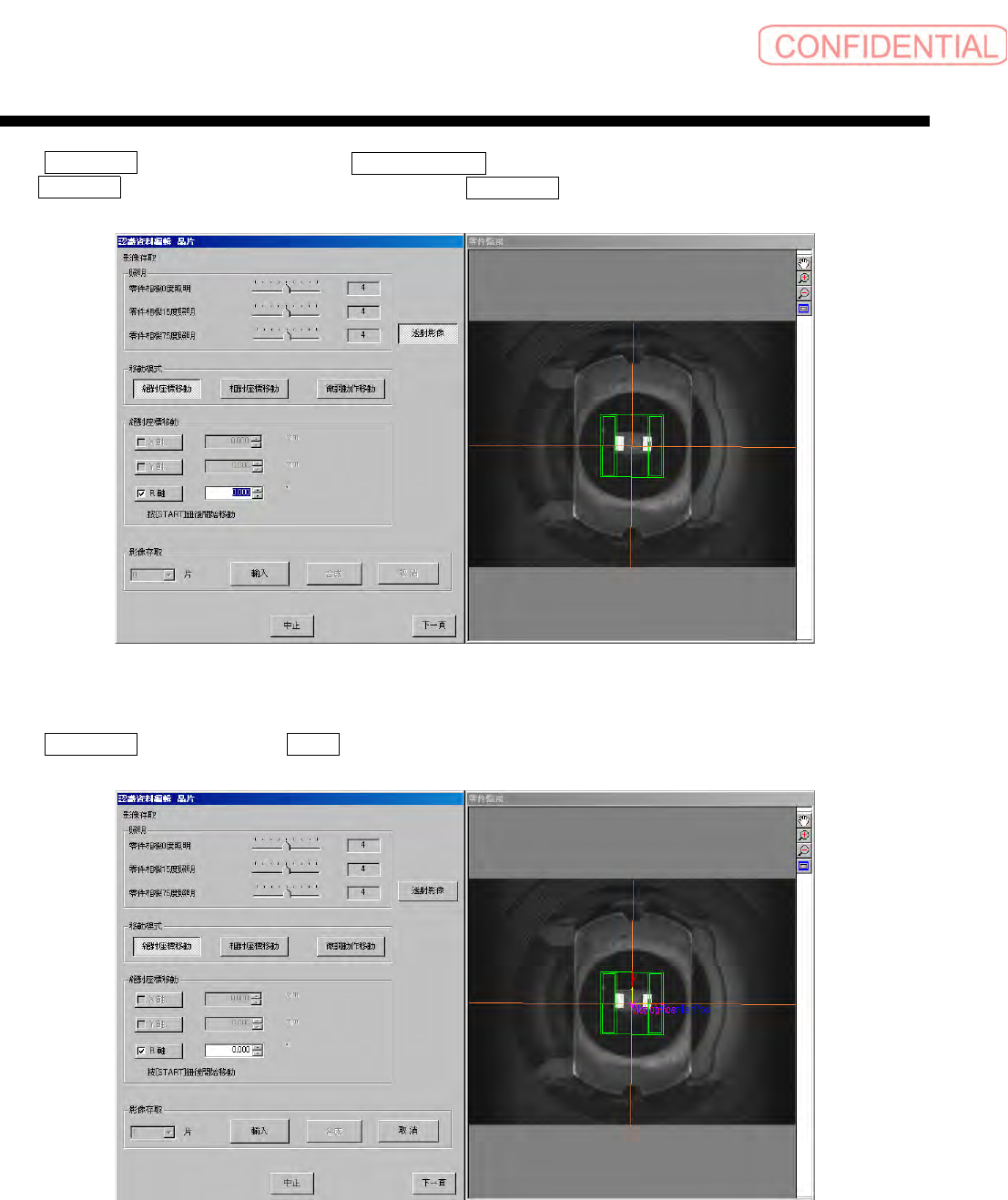

点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料编辑 ) 画面。
（按
START 钮，将零件移动到相机位置后，进行 認識開始 ( 认识开始 )。）
图
1.3-7
認識資料編輯
(
认识资料编辑
)
画面
点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透视影像。
图
1.3-8
影像存取
(
影像存取
)
后
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-7
点击 認識資料的生成 ( 认识数据的生成 ) 画面的 電極位置的設定 ( 电极位置的设定 ) － 追加 ( 追
加
)。
图
1.3-9
認識資料的生成
－
電極追加
(
认识资料的生成
－
电极追加
)
零件监视器中央显示一个圆，用鼠标将其向电极位置前端 （脚外侧）移动。点击鼠标右键，确定位
置。
图
1.3-10
認識資料的生成
－
電極位置的設定
(
认识资料的生成
－
电极位置的设定
)
