4.3.4 关闭设定
关闭设定关闭设定
关闭设定
[ 操作功能 ]
对于自动生产中的机种文件，暂时设定关闭号码。
自动生产停止的状态下，限于非步骤途中的情况，可设定 關閉號碼 ( 关闭号码 )。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 的 動作狀況 ( 动作状况 ) 菜单中，点击 關閉設定 ( 关闭设定 ) 钮时
会出现以下的对话框。

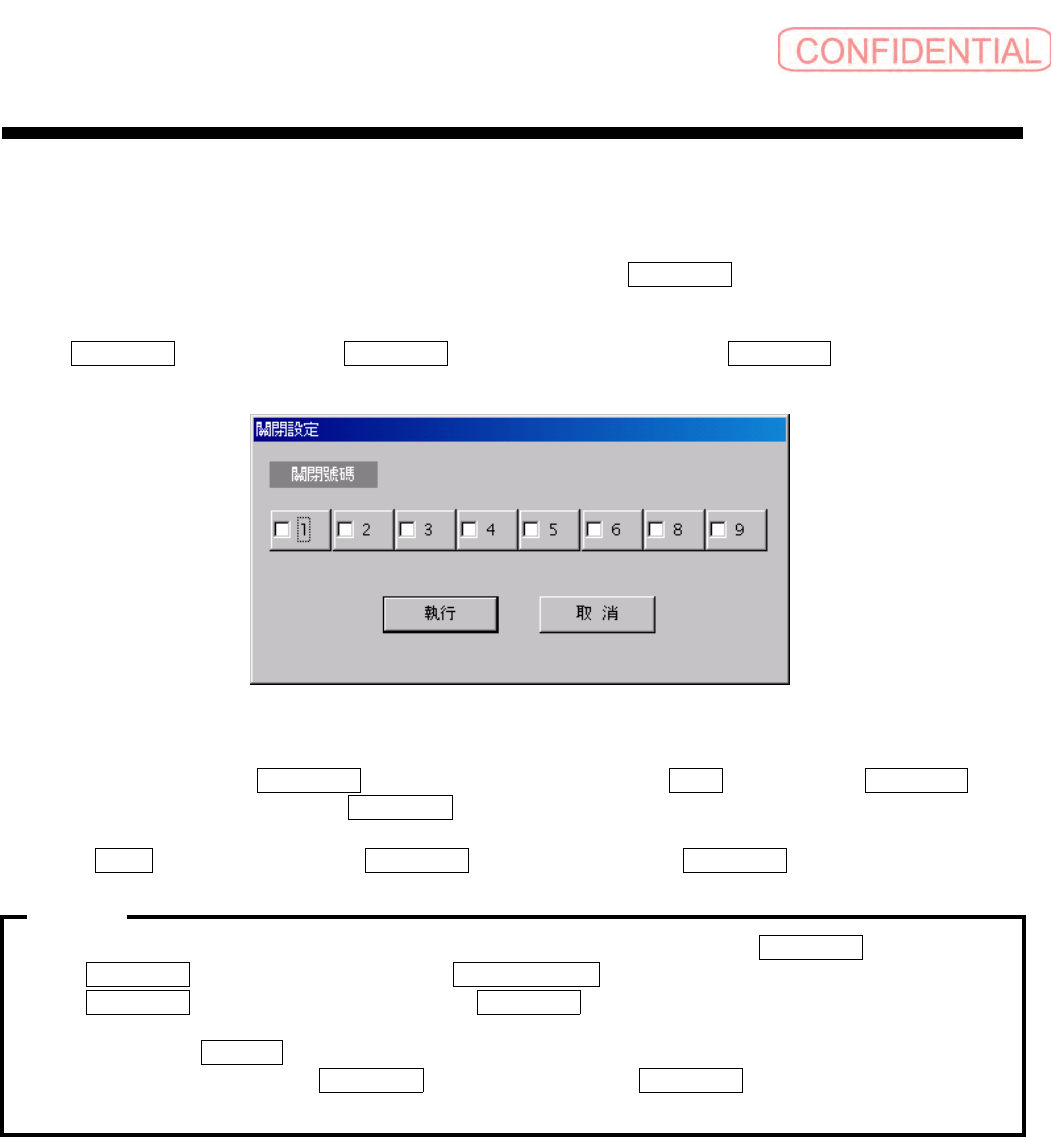

图
4.3.4
關閉設定
(
关闭设定
)
对话框
请确认欲关闭装着的 關閉號碼 ( 关闭号码 ) 复选框后，点击 執行 ( 执行 ) 钮。 關閉設定 ( 关
闭设定
) 对话框关闭，再设定 關閉號碼 ( 关闭号码 ) 的机种文件自动被下载后恢复自动生产。
点击
取消 ( 取消 ) 时，不设定 關閉號碼 ( 关闭号码 ) 而关闭 關閉設定 ( 关闭设定 ) 对话框。
·步骤途中无法执行关闭设定。步骤途中为了要执行关闭设定，必须在
自動生產
(
自动生产
)
的
動作設定
(
动作设定
)
画面中执行
NC
資料重設
(NC
资料重设
)
。
·在
動作狀況
(
动作状况
)
画面下设定的
關閉號碼
(
关闭号码
)
为对于下载完毕的机种文件
暂时的设定。
再次下载相同
機種檔
(
机种文件
)
的情况，所设定的关闭号码即为无效。
·设定持续关闭号码时，在
資料編輯
(
资料编辑
)
菜单的
機種資料
(
机种资料
)
画面下需要
设定关闭号码。（参照
[6.2.1
机种文件的新建
]
）
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-26
SI-F130
4.3.5 区域设定
区域设定区域设定
区域设定
[ 操作功能 ]
对于自动生产中的机种文件，暂时设定区域隐藏。
区域隐藏是有关指定区域的装着资料无条件关闭。自动生产停止的状态下，限定非步骤途中的情
况，可设定区域隐藏。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 的 動作狀況 ( 动作状况 ) 画面中，点击 區域設定 ( 区域设定 ) 钮会
出现以下的对话框。

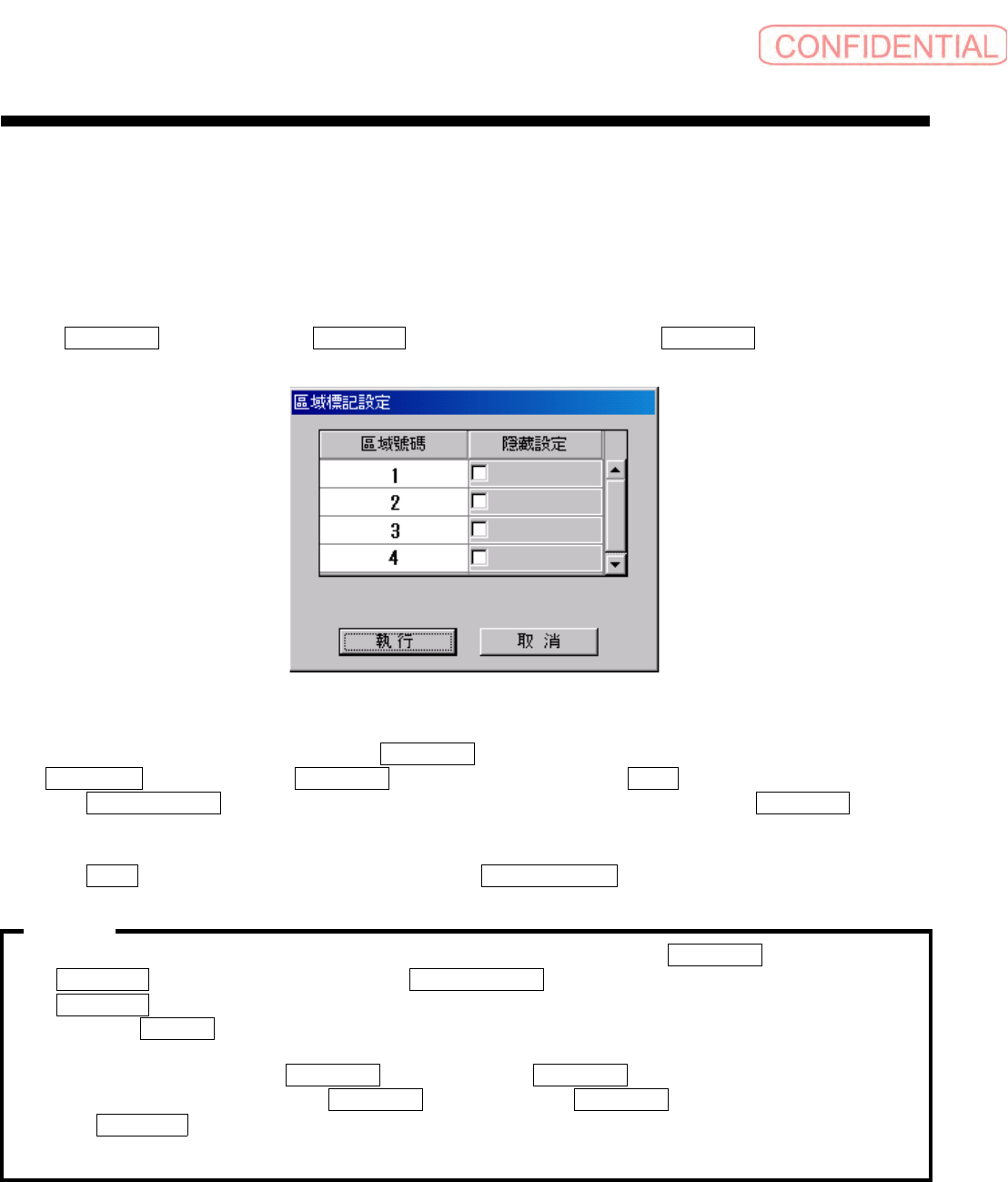

图
4.3.5
區域標記設定
(
区域标记设定
)
对话框
自动生产中的机种文件内，所使用的 區域號碼 ( 区域号码 ) 会出现明细表，因此点击欲关闭
區域號碼 ( 区域号码 ) 的 隱藏設定 ( 隐藏设定 ) 后，请点击 執行 ( 执行 ) 钮。
关闭
區域標記設定 ( 区域标记设定 ) 对话框，对于指定的区域装着资料，将 關閉號碼
(
关闭号码 ) 再次设定为 7 （无条件关闭）的机种文件自动被下载后恢复自动生产。
点击
取消 ( 取消 ) 时，不设定区域隐藏而关闭 區域標記設定 ( 区域标记设定 ) 对话框。
·步骤途中无法执行区域设定。步骤途中，为了执行区域设定时，在
自動生產
(
自动生产
)
的
動作設定
(
动作设定
)
画面需要执行
NC
資料重設
(NC
资料重设
)
。
· 動作狀況
(
动作状况
)
画面下设定的区域隐藏是对于下载完毕的机种文件暂时的设定。再次
下载相同
機種檔
(
机种文件
)
的情况，所设定的区域隐藏即为无效。机器重新起动的情形亦
是相同。
·设定区域持续隐藏时，在
資料編輯
(
资料编辑
)
的
基板資料
(
基板资料
)
画面下，有关欲
设定无效的区域装着资料，在
資料編輯
(
资料编辑
)
的
機種資料
(
机种资料
)
画面下需要
设定
關閉號碼
(
关闭号码
)
。（ 参 照
[6.4.5.1
装着资料的新建
]
及
[6.2.1
机种文件的新建
]
）
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-27
4.3.6 确认装着位置
确认装着位置确认装着位置
确认装着位置
[ 操作功能 ]
以基板相机确认已装着零件的装着位置。
在自动生产中步骤的途中，限自动生产的状态为停止时，执行装着确认。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 的 動作狀況 ( 动作状况 ) 画面，点击 裝著確認 ( 装着确
认
) 钮时会出现以下的对话框。

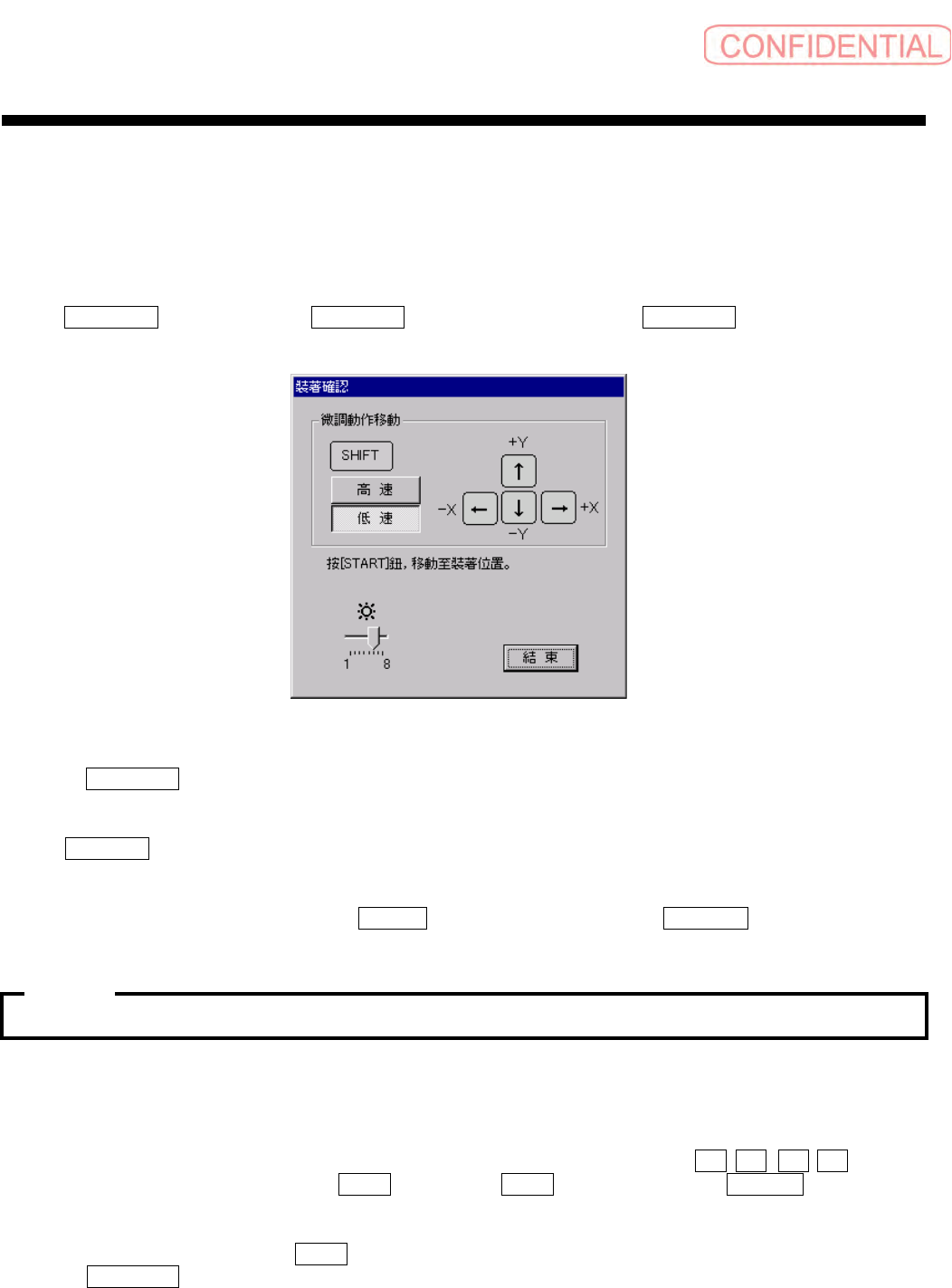

图
4.3.6
裝著確認
(
装着确认
)
对话框
出现 裝著確認 ( 装着确认 ) 对话框时，基板照明亮灯，屏幕的显示为切换至基板相机的十字标
记。
按
START 钮。相机移动至停止前的零件装着位置。
提示
提示提示
提示
往装着位置移动中，按操作面板的
STOP 钮时，立刻停止。再次按 START 钮时，移动至装着
位置后再开始。
正确执行移动至装着位置时，需以步骤停止，停止自动生产。
使照明变亮时，以鼠标将照明的控制开关移动至右边。同样地，使照明变暗时，以鼠标将照明的
控制开关移动至左边。
因零件尺寸太大等理由，于基板相机中无法表示完整零件时，以键盘的
← → ↑ ↓ 微调动
作移动。切换移动速度，请点击
高速 ( 高速 ) 或 低速 ( 低速 ) 钮。或按 SHIFT 键，由高速
切换至低速或由低速切换至高速。
装着位置确认完毕后，点击
結束 ( 结束 ) 钮。
关闭
裝著確認 ( 装着确认 ) 对话框。
注意
注意注意
注意 :
