6.7.8 文件管理画面的说明
文件管理画面的说明文件管理画面的说明
文件管理画面的说明
機種檔列表 ( 机种文件列表 )
列表表示机种文件夹内的机种文件的文件名称及更新日期。
儲存 ( 储存 ) 钮
在
FD 中制作用 機種檔列表 ( 机种文件列表 ) 选择的机种文件的备份。可选择多数的文件。
讀取 ( 读取 ) 钮
在
FD 中制作机种文件的备份复原至硬盘内。
刪除 ( 删除 ) 钮
删除
機種檔列表 ( 机种文件列表 ) 选择的机种文件。可删除多数文件。
更名 ( 更名 ) 钮
变更机种文件或文件夹的名称。
起始處 ( 起始处 ) 钮
将
機種檔列表 ( 机种文件列表 ) 表示的文件夹切换至机种文件夹 ( 主要 )。
往上 ( 往上 ) 钮
在
機種檔列表 ( 机种文件列表 ) 中表示辅助文件夹的内容时，切换至现在表示的辅助文件夹的
上层文件夹。
新資料夾 ( 新文件夹 ) 钮
制作新辅助文件夹。
零件管理桌面的儲存 ( 零件管理表的存储 ) 钮
在
FD 中制作零件管理表的备份。
零件管理桌面的讀取 ( 零件管理表的读取 ) 钮
在
FD 中制作零件管理表的备份复原至硬盘内。
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-113
6.8 旧机种资料变换
旧机种资料变换旧机种资料变换
旧机种资料变换
[ 调整功能 ]
为了将用旧机种制作的机种资料能在当前机种上使用，要进行变换。
·变换旧机种的零件资料时，为了能在本装置上使用，会自动变更容许值资料。
·也有用旧机种的零件资料，将尺寸等与实际零件相异的资料变换了，对进行自动生产和装着精
度带来恶性影响。
·使用通过数据变换制作的数据进行自动生产时，发生装着精度问题时，请用认识资料编辑软件
设定新的认识资料。
6.8.1 从旧机种资料变换
从旧机种资料变换从旧机种资料变换
从旧机种资料变换
[ 操作功能 ]
将旧机种的机种资料变换成当前机种能使用的机种资料输出。
[ 操作顺序 ]
点击 資料編輯 ( 资料编辑 ) 菜单的→ 舊機種變換中 ( 旧机种变换中 )，会出现以下的画面。
图
6.8.1-1

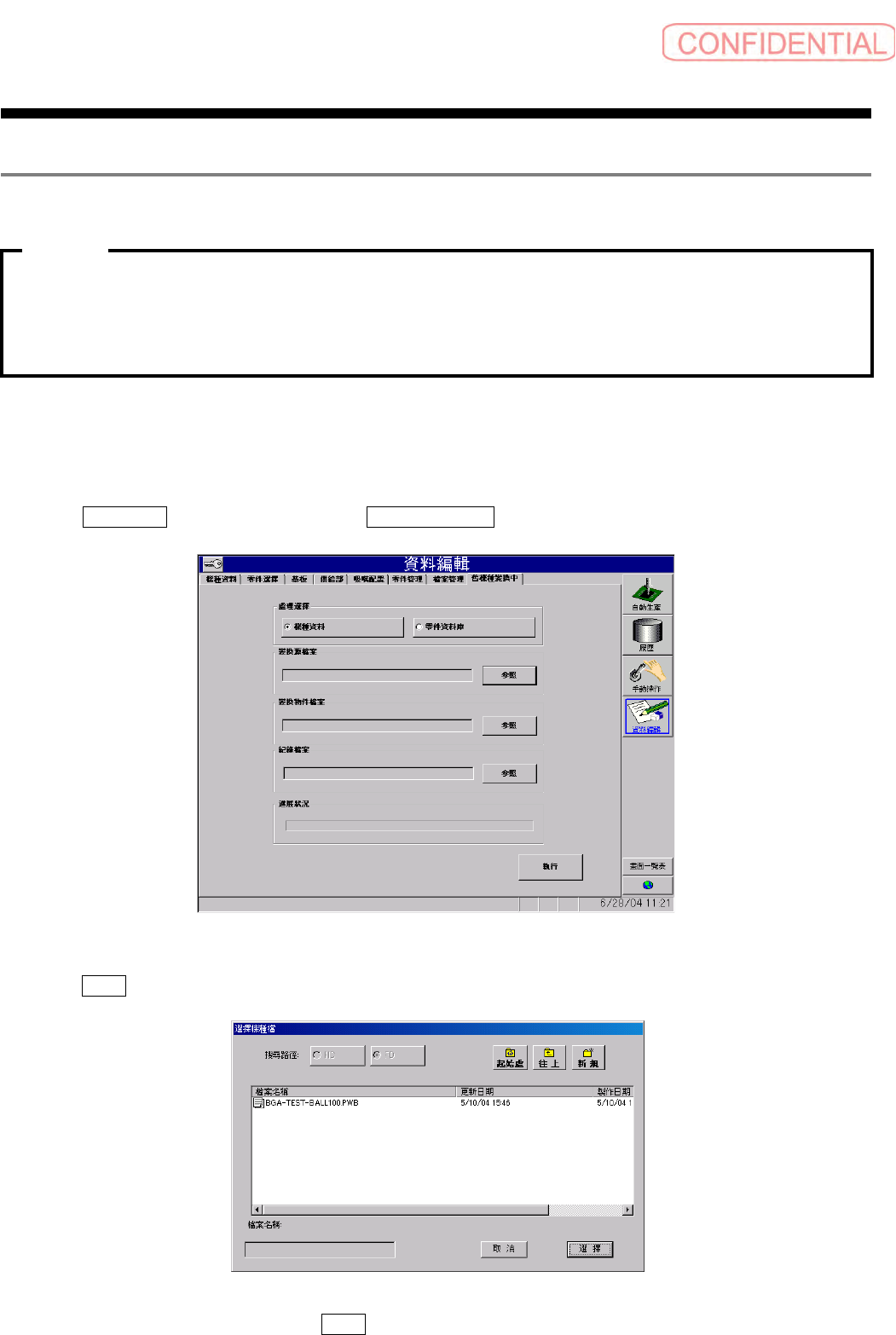

資料編輯—舊機種變換中
(
资料编辑－旧机种变换中
)
点击处理选择框内的机种资料。设定处理内容后，请参照变换源文件设定。
点击
參照 ( 参照 ) 钮，显示以下的选择机种文件对话框。
图
6.8.1-2
選擇機種檔
(
选择机种文件
)
对话框
选择变换对象的机种文件，点击 選擇 ( 选择 ) 钮。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-114
SI-F130
若按 取消 ( 取消 ) 钮，文件参照处理将会被取消。
选择变换源文件后，同样按
參照 ( 参照 ) 钮，输入变换物体文件。
在变换物体文件中，向
檔案名稱 ( 文件名称 ) 中输入新文件文件名后，请点击 選擇 ( 选择 )
钮。
同变换对象文件一样设定记录文件。请点击 參照 ( 参照 ) 钮，显示 選擇機種檔 ( 选择机种文件 )
对话方框后，向 檔案名稱 ( 文件名称 ) 中输入或选择，点击 選擇 ( 选择 ) 钮。
·
紀錄檔案
(
纪录文件
)
既可以选择已存在的文件名称也可以输入新文件名称。
·选择已存在文件名称时，以前处理内容会被删除，更新成新文件处理内容。
设定变换源文件、变换对象文件、纪录文件后，点击 執行 ( 执行 ) 钮。
显示 「可以執行了嗎？」
( 可以执行了吗？ ) 对话框，请点击 確定 ( 确定 ) 钮。开始取出处理。
·纪录文件是扩展名为
(.out)
的文件
。
·输入文件名称时，即使不输入扩展名也会自动附加。
取出处理中， 在 進展狀況 ( 进展状况 ) 框内显示处理的进行情况 。
如果处理完成，显示 「處理已經完成」
( 处理已经完成 ) 对话框，请点击 OK 钮。之后，显示
「 是否顯示紀錄檔案？」 ( 是否显示纪录文件？ ) 对话框。若点击 OK 钮，作为记录文件已经被
输出的处理内容如下所示。
图
6.8.1-3
紀錄檔案
(
纪录文件
)
对话框
内容确认后，点击 OK 钮， 紀錄檔案 ( 纪录文件 ) 对话框消失，返回到 舊機種變換中 ( 旧机种
变换中
) 画面。
注意
注意注意
注意 :
注意
注意注意
注意 :
