4.1.4 吸嘴的确认
吸嘴的确认吸嘴的确认
吸嘴的确认
[ 操作功能 ]
利用机种文件，确认是否装着了所有吸嘴。
[ 操作顺序 ]
准备所有需使用的吸嘴。
依顺序点击 自動生產
( 自动生产 ) 菜单 → 吸嘴頭狀況 ( 吸嘴头状况 ) 标签。出现以下画面。
图
4.1.4-1
自動生產－吸嘴頭狀況
(
自动生产－吸嘴头状况
)
画面
在门关闭的状态下， 点击 吸嘴交換 ( 吸嘴交换 ) 钮。
出现以下的信息对话框后，按下操作面板的
START 钮。
图
4.1.4-2
信息对话框
将吸嘴头移到吸嘴交换位置。移动结束后返回吸嘴头状况画面。
解除前侧的锁定门。
接着按
RT 钮，显示旋转座 RT 轴对话框。进行 RT 的微调操作，旋转旋转座至容易交换吸嘴
的位置。若所有吸嘴交换，点击 結束
( 结束 ) 钮，关闭旋转座 RT 轴对话框。
请参照 手動操作
(
手动操作
)
→ 軸操作
(
轴操作
)
→ 旋轉座 RT 軸之操作 ( 旋轉式吸嘴頭 )
(
旋转座
RT
轴的操作
(
旋转式吸嘴头
))
。
在门打开的状态下，点击 吸嘴交換 ( 吸嘴交换 ) 钮的话，显示以下的信息对话框， 吸嘴头不可
以移动到吸嘴交换位置。
图
4.1.4-3
信息对话框
请点击 關閉 ( 关闭 ) 钮。返回吸嘴头状况画面。
在自动生产中，没有控制权时，不能结束回复原点的情况，不能点击 吸嘴交換
(
吸嘴交
换
)
钮。
注意
注意注意
注意 :
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-9

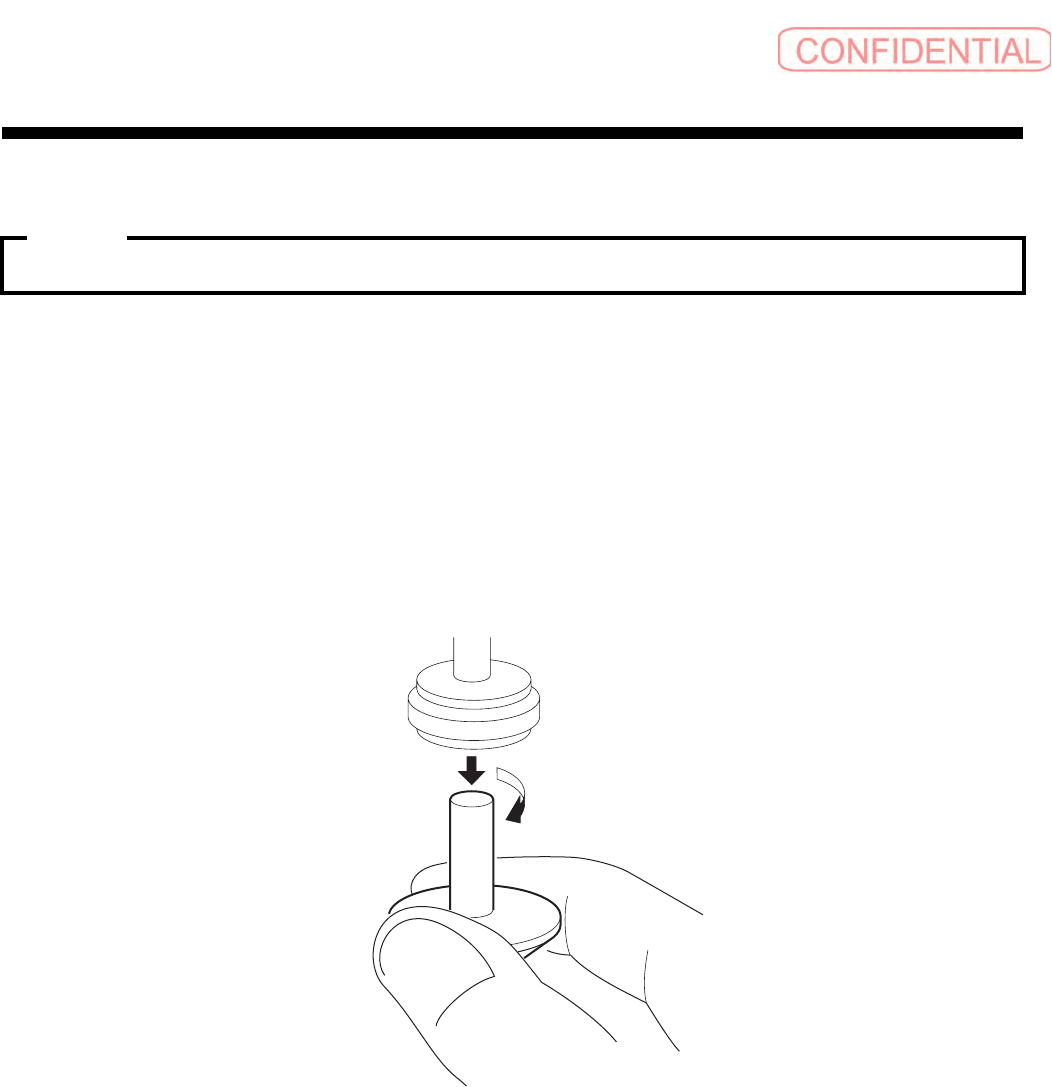

[ 插入吸嘴顺序 ]
插入、取出吸嘴时，千万不要手持最前部。容易产生吸嘴变形、产生吸着的装着不良等问题。
1. 用手指持吸嘴边缘部分。
2. 一边缓慢旋转吸嘴，一边插入旋转式吸嘴头，感觉有轻轻接触时，停止旋转。
3. 轻轻向下拉吸嘴，若不能拔出吸嘴，则插入结束。
[ 取出吸嘴顺序 ]
1. 用手指持吸嘴边缘部分。
2. 一边缓慢旋转吸嘴，一边稍用力向下拔出吸嘴。
注意
注意注意
注意 :
缓慢旋转
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-10
SI-F130
4.1.5 回复原点
回复原点回复原点
回复原点
[ 操作功能 ]
关闭电源时，装置各轴的原点信息会丢失，开启电源并结束运转准备后，必须进行回复原点操
作。
[ 操作顺序 ]
按下操作面板的 ORG 钮。开始回复原点。回复原点过程中， ORG 钮内灯亮着。回复原点过
程中，不可以执行任何操作。
回复原点结束后，
ORG 钮内灯熄灭。至此，自动生产准备结束。
若回复原点失败，
ORG
钮内灯熄灭。请参照保养篇。
注意
注意注意
注意 :
