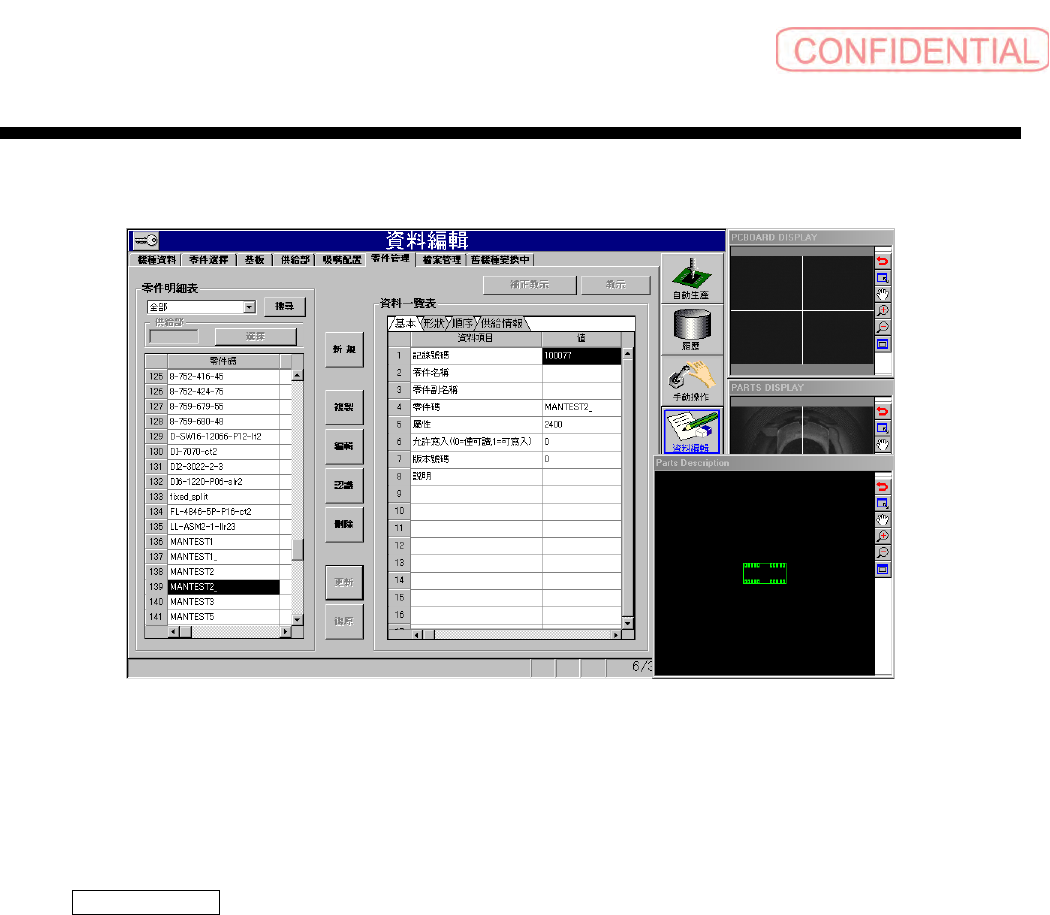

零件管理
(
零件管理
)
画面
1.4.1 少脚零件的数据制作
少脚零件的数据制作少脚零件的数据制作
少脚零件的数据制作
对于少脚零件，零件资料的自动生成有可能会失败。那时，请试一下半自动生成。
请点击
開始自動生成 ( 开始自动生成 ) 钮，直到执行认识资料的自动生成作业为止，都按照 [1.4
脚零件的数据生成 ] 步骤执行。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-24
SI-F130/SI-F209
显示告知用自动生成无法生成资料的警报。请点击 OK 钮，关闭警报。
图
1.4.1-1
認識資料自動生成
(
认识资料自动生成
)
画面
点击 下一頁 ( 下一页 ) 钮，会出现 歪斜設定 ( 歪斜设定 ) 画面。
点击
開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监视器上绿线的矩形框，与零件的歪斜相吻合。
图
1.4.1-2
歪斜設定
(
歪斜设定
)
画面
·
··
·
在歪斜设定上，设定的角度成为零件资料的基本坐标。
·
··
·
没有进行恰当的设定时，可能无法用半自动生成执行零件资料的生成。
注意
注意注意
注意 :
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-25
点击 下一頁 ( 下一页 )，会出现 認識資料的生成 ( 认识资料的生成 ) 画面。
图
1.4.1-3
認識資料的生成
(
认识资料的生成
)
画面
点击 認識資料的生成 ( 认识数据的生成 ) 画面的 電極位置的設定 ( 电极位置的设定 ) － 追加 ( 追
加
)。
按
開始歪斜設定 ( 开始歪斜设定 ) 钮，回转零件监视器上的绿线的矩形框，与零件的歪斜相吻合。
图
1.4.1-4
認識資料的生成－ 電極位置的設定
(
认识资料的生成－电极位置的设定
)
画面
