保养篇 保养篇 保养篇 保养篇 2. 维修检查 SI-F130 2-27 每 1 个月 (8) 吸嘴弹簧的磨损检查 [ 作业功能 ] 促使吸嘴上下运动的 装着吸嘴头内部的吸嘴弹簧 会随着每次的吸着·装着动 作而剧烈运动。由于 弹簧磨损而导致的动 作不良会造成不良品出现， 所以需要定期对弹簧进行检 查。 [ 维修检查 位置 ] 装着吸嘴头的吸嘴弹 簧 [ 维修检查 需要准备的对象 ] 无需特意准备 ( 吸嘴弹簧更换时：吸嘴弹簧、 硅酮环 …
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-26
SI-F130
[ 内部旋转轴回复弹簧更换步骤 ]
1. 转动吸嘴，同时将其缓慢地向下拔出。
在以下作业中为了防止卸下弹簧押头后下落，在下方托住内部旋转轴。
2. 取下内部旋转轴弹簧押头的螺丝 (H2 × 2 颗 )。
3. 卸下内部旋转轴回复弹簧。
4. 更换两个弹簧。
5. 将内部旋转轴弹簧支撑物安装到内部旋转轴，以 1.5kgf·cm 扭矩拧紧螺丝 (H2 × 2 颗 )。
6. 转动吸嘴同时缓慢插入。
注意
注意注意
注意 :
内部旋转轴弹簧押头
内部旋转轴回复弹簧
内部旋转轴
( 外侧、内侧共计 2 根 )
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-27
每 1 个月
(8) 吸嘴弹簧的磨损检查
[ 作业功能 ]
促使吸嘴上下运动的装着吸嘴头内部的吸嘴弹簧会随着每次的吸着·装着动作而剧烈运动。由于
弹簧磨损而导致的动作不良会造成不良品出现，所以需要定期对弹簧进行检查。
[ 维修检查位置 ]
装着吸嘴头的吸嘴弹簧
[ 维修检查需要准备的对象 ]
无需特意准备
( 吸嘴弹簧更换时：吸嘴弹簧、硅酮环 )
[ 作业顺序 ]
1. 上压吸嘴然后放开时，确认吸嘴顺畅地回复。如果吸嘴没有顺畅地回复时以及弹簧有磨损
时，属于吸嘴弹簧不良，请按照 「吸嘴彈簧更換步驟」
( 吸嘴弹簧更换步骤 ) 更换弹簧。
为了依次对
12
个吸嘴弹簧进行检查，用手转动
RT
轴时，
H
轴推杆由于弹簧力会下降
2
～
3mm
，可能会损伤内部旋转轴。所以在转动
RT
轴时，请轻轻用手托住
H
轴推杆同时动。

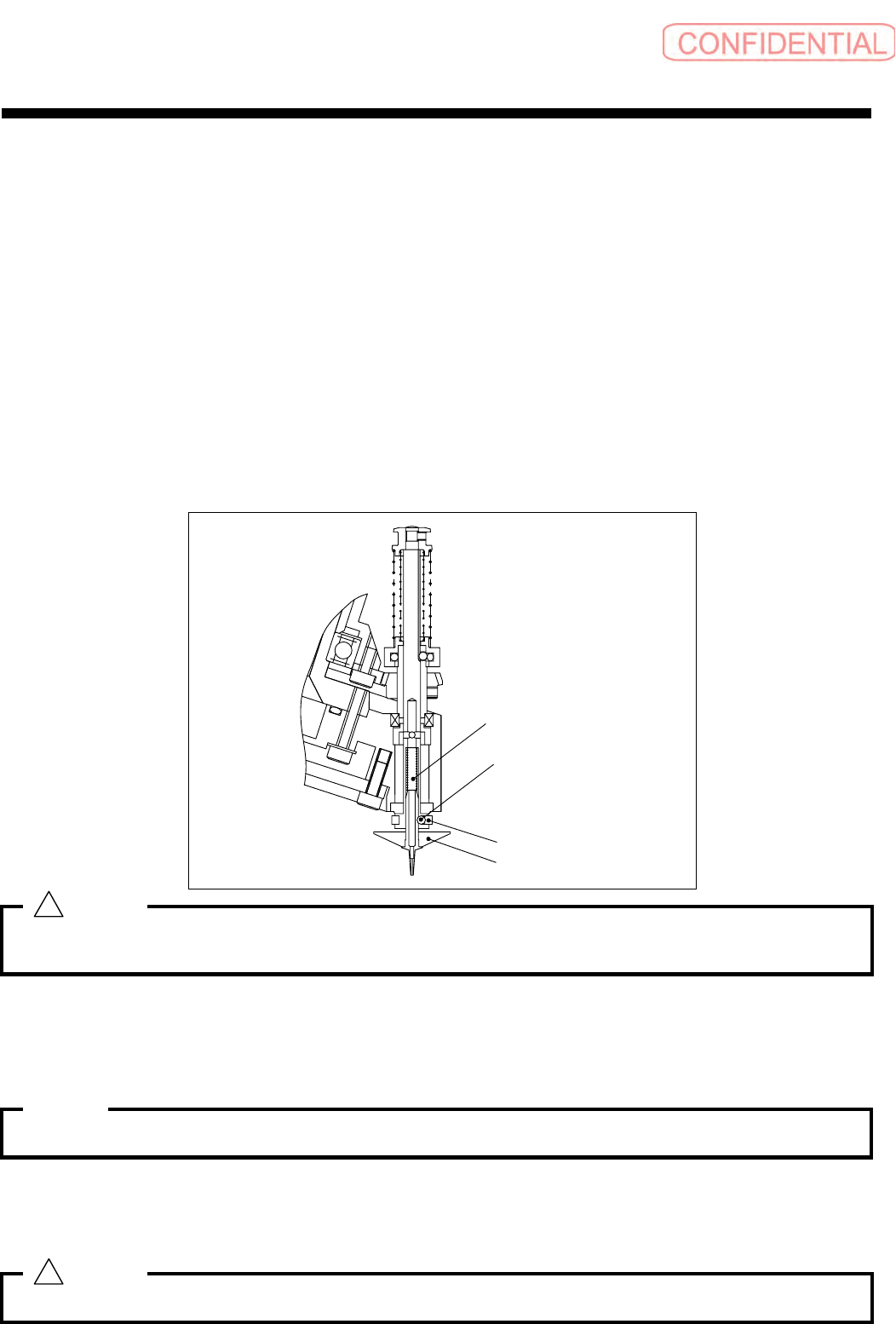

[ 吸嘴弹簧更换步骤 ]
1. 一边转动吸嘴一边缓慢向下拔出。
2. 用交换吸嘴弹簧的细金属丝勾出弹簧。
3. 交换吸嘴弹簧。
请注意不要让钢球掉落。
4. 在不卸下硅酮环的状态下，用手按下弹簧。
5. 一边转动吸嘴一边缓慢插入。
6. 上压吸嘴然后放开时，确认吸嘴顺畅地回复。
一旦卸下硅酮环，容易发生龟裂，所以不要让硅环脱落。卸下后要用新品更换。
吸嘴弹簧
钢球
硅酮环
吸嘴
注意
注意注意
注意 :
警告
警告警告
警告 :
!
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-28
SI-F130
每 1 个月
(9) 机械阀的动作检查
[ 作业功能 ]
用吸嘴对零件进行吸着·装着时如果机械阀动作不良就会发生无法吸着零件，导致动作中零件脱
落无法装着等大故障。所以要定期检查机械阀。
[ 维修检查位置 ]
装着吸嘴头的机械阀
[ 维修检查需要准备的对象 ]
棉棒、多用润滑油
( 机械阀更换时：机械阀、六角扳手套装 )
[ 作业顺序 ]
1. 用棉棒清理阀周围。
2. 用手指交替按压上下阀，确认是否可以顺畅地移动以及是否有障碍。如果阀不能顺畅地移
动，属于阀有问题，请按照 「機械閥更換步驟」
( 机械阀更换步骤 ) 对阀进行更换。
3. 将多用润滑油适量地涂到机械阀连接针部的 3 处，然后用手指交替按压阀，使润滑油渗入其
中。用棉棒将多余润滑油擦除。
多余油会飞散，附着在基板和零件上会导致产品质量问题，所以请一定要擦除。
机械阀气缸中如果有润滑油，可能会发生摩擦不良。所以在连接针部涂润滑油时一定要涂抹极
少量润滑油。
注意
注意注意
注意 :
警告
警告警告
警告 :
!
