1. 起动方法
起动方法起动方法
起动方法
认识资料编辑的起动方法有如下 2 种。
1.1 从资料编辑起动
从资料编辑起动从资料编辑起动
从资料编辑起动

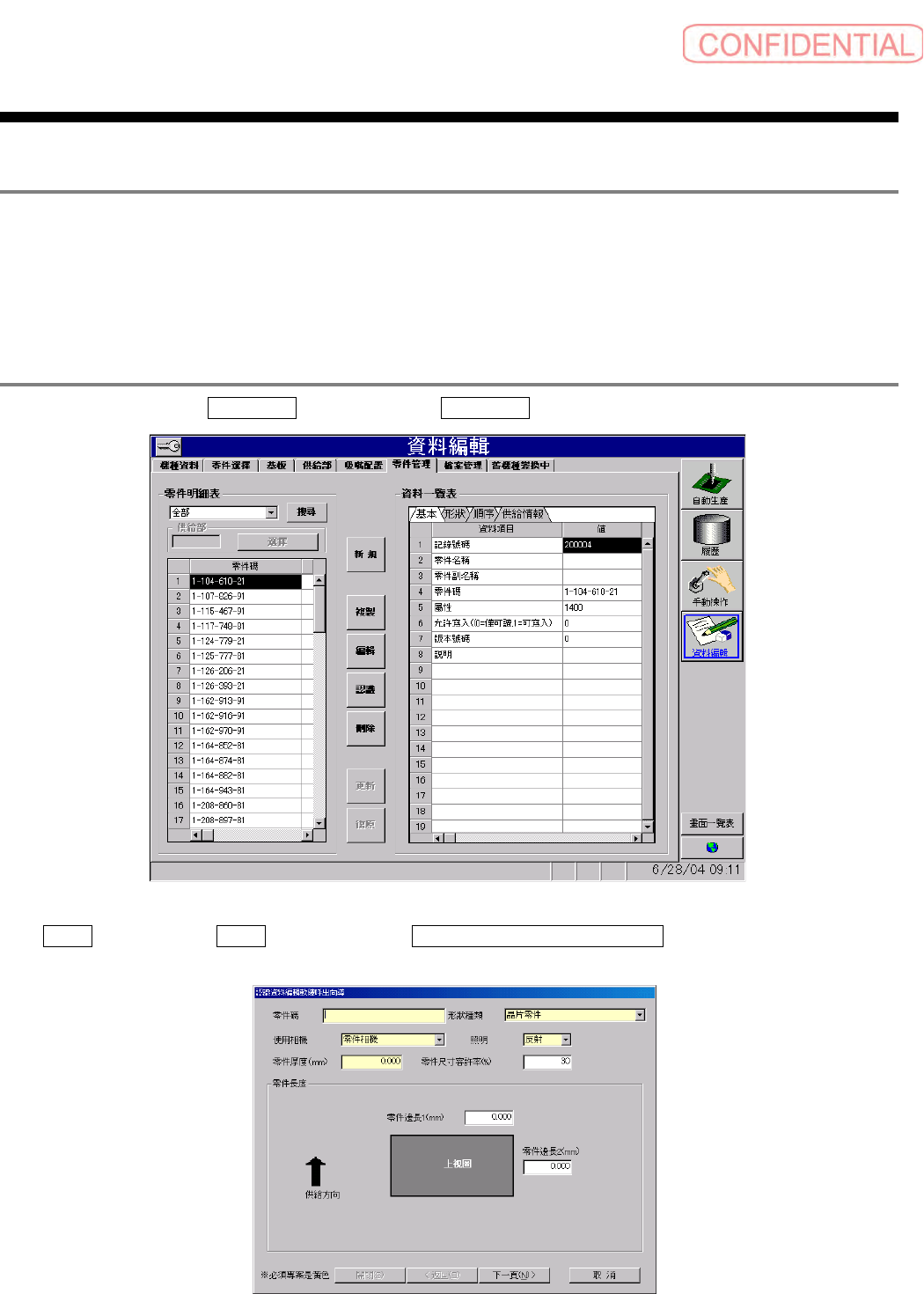

从资料编辑起动，显示 資料編輯 ( 资料编辑 ) － 零件管理 ( 零件管理 ) 的画面。
图
1.1-1
資料編輯－零件管理
(
资料编辑－零件管理
)
点击 新規 ( 新建 ) 或者 認識 ( 认识 ) 钮显示 認識資料編輯軟體呼出向導 ( 认识资料编辑软件调出
向导
) 对话框。
图
1.1-2
認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导
)
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第１章 操作
1-2
SI-F130/SI-F209
输入零件形状、供给部信息的必要项目后，点击 認識開始 ( 认识开始 ) 钮。
图
1.1-3
認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导
)
显示 認識資料編輯 ( 认识资料编辑 ) 的画面。
图
1.1-4
認識資料編輯
(
认识资料编辑
)
画面
