零件认识资料制作篇
第 2 章 顺序
2-20
SI-F130/SI-F209

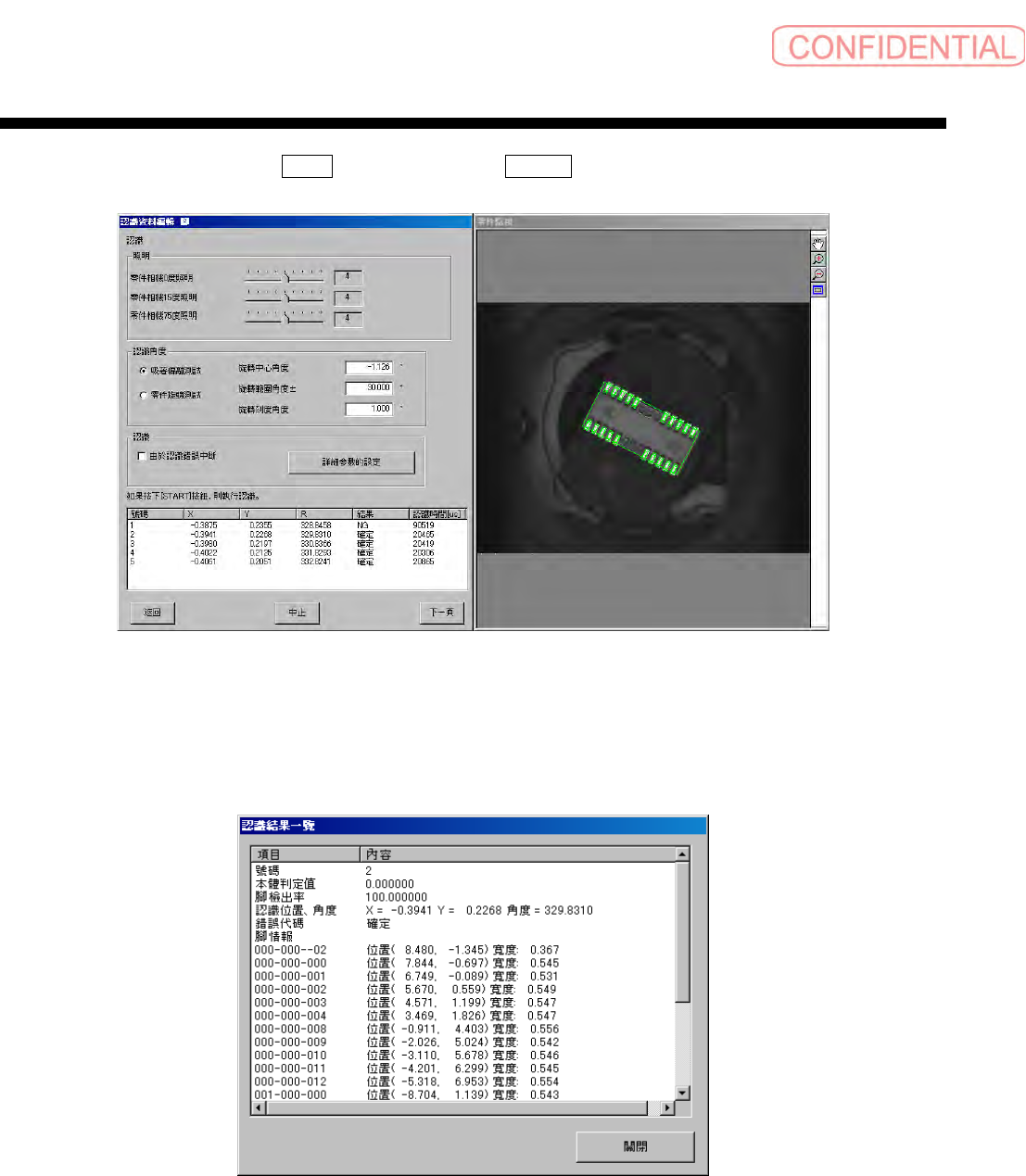

认识被执行，认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
1.4-12
認識
(
认识
)
设定后
若点击结果的行列，则显示其详细内容。
图
1.4-13
認識結果一覽
(
认识结果一览
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-21

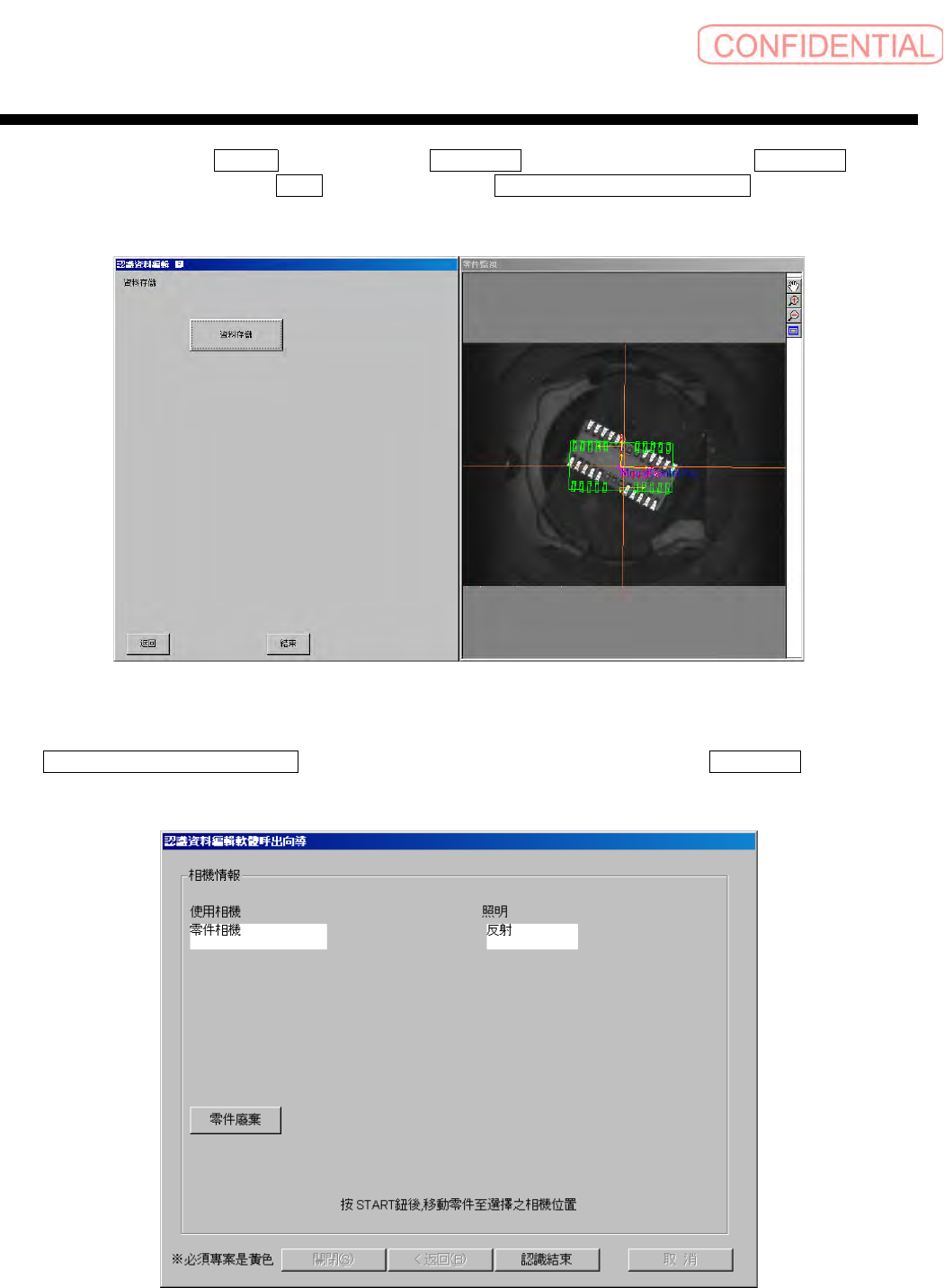

若认识结果满意，点击 下一頁 ( 下一页 ) 显示 資料存儲 ( 资料存储 ) 画面。点击 資料存儲 ( 资料
存储
) 钮，储存资料后，点击 結束 ( 结束 ) 钮，返回 認識資料編輯軟體呼出向導 ( 认识资料编辑软
件调出向导
) 画面。
图
1.4-14
資料存儲
(
资料存储
)
画面
返回
認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导
)
画面后，点击
零件廢棄
(
零件废弃
)
钮，结束。
图
1.4-15
結束
(
结束
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-22
SI-F130/SI-F209

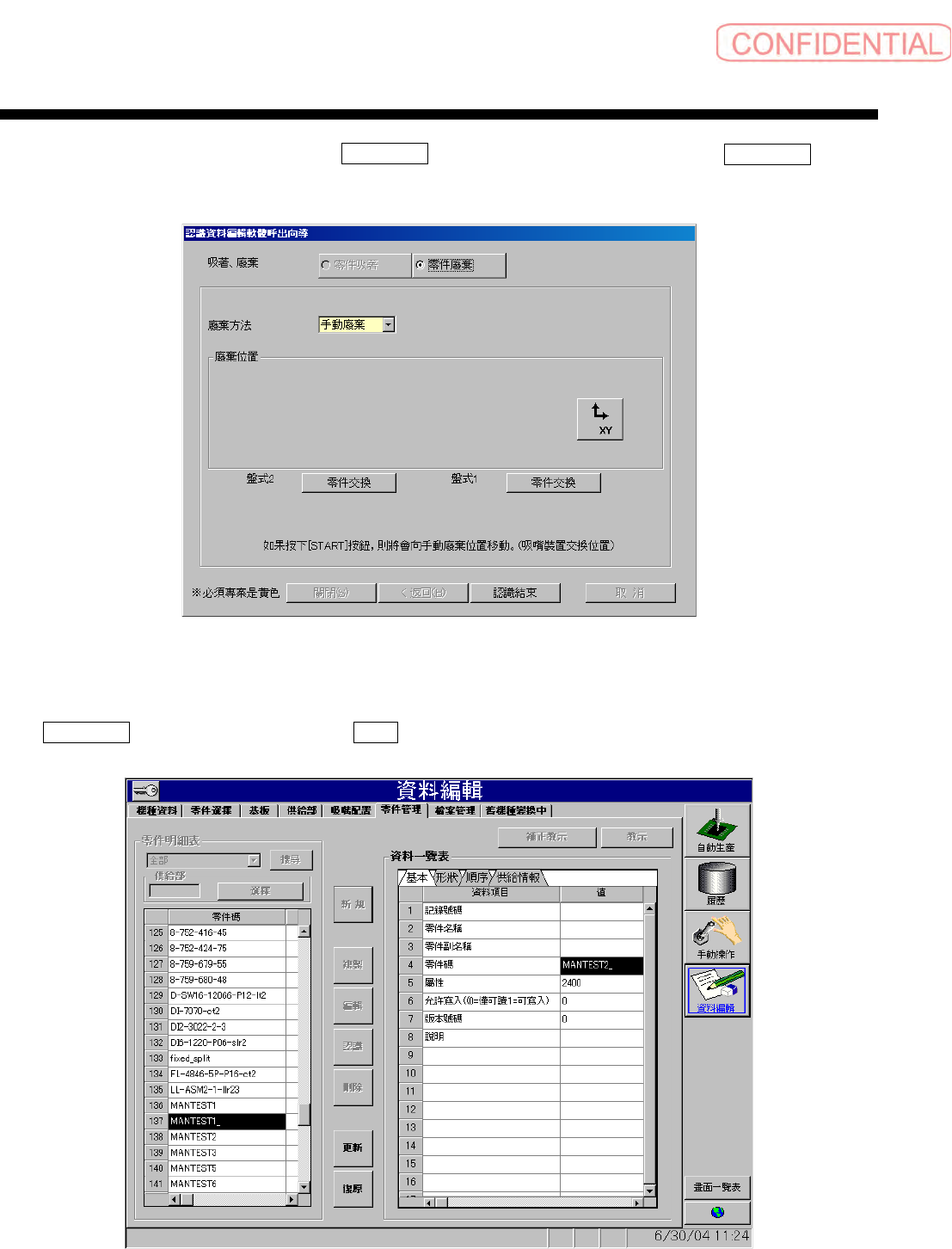

为了将认识的零件从吸嘴上取下，执行 零件廢棄 ( 零件废弃 )，取下零件后，点击 認識結束 ( 认识
结束
) 钮。
图
1.4-16
零件廢棄
(
零件废弃
)
画面
返回 零件管理 ( 零件管理 ) 画面，点击 更新 ( 更新 ) 钮，将数据写入零件管理表里。
图
1.4-17
零件管理－ 更新
(
零件管理－更新
)
画面
