零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 SI-F130/SI-F 209 2-19 点击 開始自動生成 ( 开始自动 生成 ) 钮，执行认识资 料的自动生成。 图 1.4-1 0 認識資料自動 生成 ( 认识资料自动 生成 ) 画面 · · · · 脚数少的零 件，可能会自动生成失败。 · · · · 少脚零件请 试用本项最后记述的用半自 动生成来制作零件数据。 移动至认识设定画…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-18
SI-F130/SI-F209

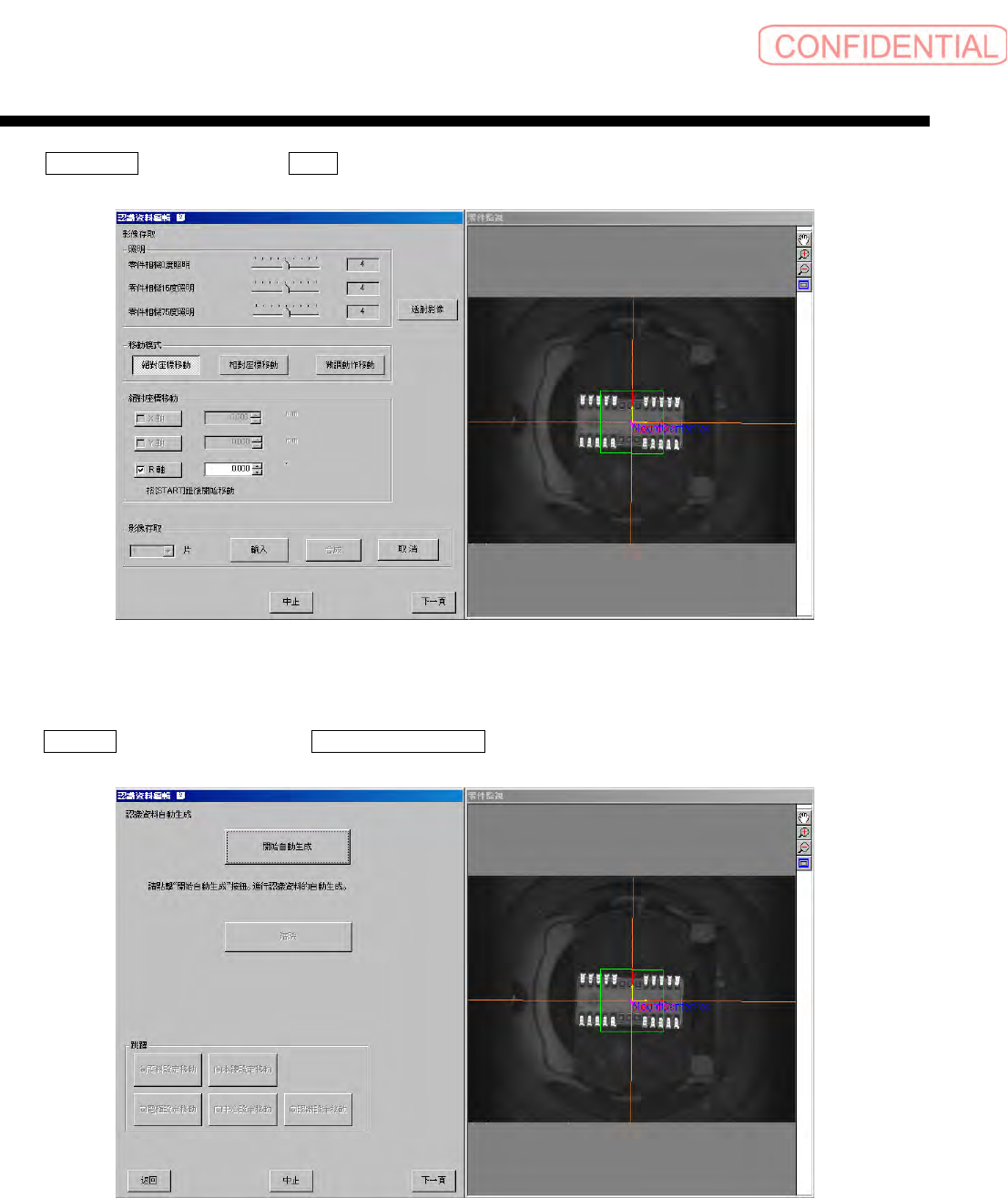

点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像。
图
1.4-8
影像存取
(
影像存取
)
后
点击 下一頁 ( 下一页 ) 钮，显示 認識資料自動生成 ( 认识资料自动生成 ) 画面。
图
1.4-9
認識資料自動生成
(
认识资料自动生成
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-19
点击 開始自動生成 ( 开始自动生成 ) 钮，执行认识资料的自动生成。
图
1.4-10
認識資料自動生成
(
认识资料自动生成
)
画面
·
··
·
脚数少的零件，可能会自动生成失败。
·
··
·
少脚零件请试用本项最后记述的用半自动生成来制作零件数据。
移动至认识设定画面，按 START 钮，执行认识。
图
1.4-11
認識
(
认识
)
设定
画面
注意
注意注意
注意 :
零件认识资料制作篇
第 2 章 顺序
2-20
SI-F130/SI-F209
认识被执行，认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
1.4-12
認識
(
认识
)
设定后
若点击结果的行列，则显示其详细内容。
图
1.4-13
認識結果一覽
(
认识结果一览
)
画面
