保养篇 保养篇 保养篇 保养篇 2. 维修检查 SI-F130 2-25 每 1 个月 (7) 内部旋转轴回复弹簧 的磨损检查 [ 作业功能 ] 在 H 轴的动作中回 复到上方向的装着吸嘴头部 的内部旋转轴回复弹簧每次吸着· 装着动作都会 发生剧烈运动。 由于弹簧磨损而导致 的动作不良会成为出现不良 品的原因，所以需要定期对 弹簧进行检查。 [ 维修检查 位置 ] 装着吸嘴头内部旋转 轴回复弹簧 [ 维修检查 需要准备的对象 ] 无需特…
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-24
SI-F130
16.
拧紧齿轮清理调整治具的锁定螺丝，将治具填隙片滑动到面前并从小齿轮下方拔下。
17. 将小齿轮滑动到治具填隙片厚部分下侧，然后轻轻按在治具调节杆上。
18. 按照从小齿轮螺丝 （H2.5 × 2 颗）上方来看逆时针的顺序按照砖矩 2kgf· cm 进行拧紧。
19. 在小齿轮上薄薄地涂上润滑油。
·擦去附着在小齿轮侧面上多余润滑油。
·小齿轮高速旋转时，多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导
致质量问题。
20. 用手旋转 RN 轴，一边替换小齿轮和大齿轮的咬合一边用手上下运动内部旋转轴，确认毫
无阻碍顺畅地动作。
注意
注意注意
注意 :
大齿轮
吸嘴头
碰合
小齿轮
填隙片
捍
锁定螺丝
固定螺丝
(H2.5X3 2 个 )
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-25
每 1 个月
(7) 内部旋转轴回复弹簧的磨损检查
[ 作业功能 ]
在 H 轴的动作中回复到上方向的装着吸嘴头部的内部旋转轴回复弹簧每次吸着·装着动作都会
发生剧烈运动。
由于弹簧磨损而导致的动作不良会成为出现不良品的原因，所以需要定期对弹簧进行检查。
[ 维修检查位置 ]
装着吸嘴头内部旋转轴回复弹簧
[ 维修检查需要准备的对象 ]
无需特意准备
( 内部旋转轴回复弹簧更换时：内部旋转轴回复弹簧 2 个 )
为了依次对
12
个内部旋转轴进行检查，用手转动
RT
轴时，
H
轴推杆由于弹簧力会下降
2
～
3mm
，可能会损伤内部旋转轴。所以在转动
RT
轴时，请轻轻用手托住
H
轴推杆同时转动。
[ 作业顺序 ]
1. 用手使内部旋转轴向下动作。内部旋转轴无法顺畅地回复时以及弹簧有磨损时，属于内部旋
转轴回复弹簧不良，请按照
[ 内部旋转轴回复弹簧更换步骤 ] 更换弹簧。

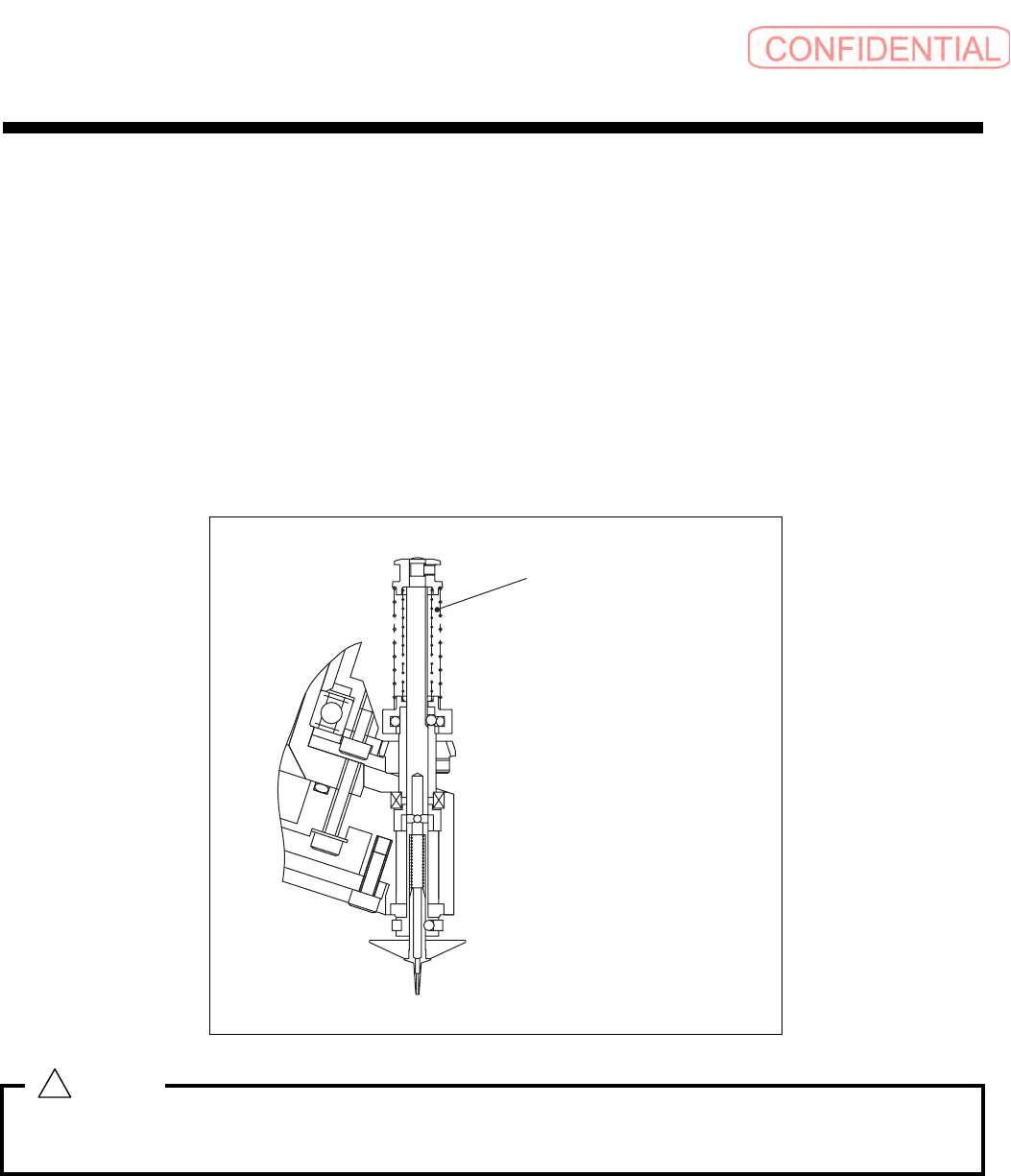

内部旋转轴回复弹簧
( 内侧、外侧共计 2 根 )
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-26
SI-F130
[ 内部旋转轴回复弹簧更换步骤 ]
1. 转动吸嘴，同时将其缓慢地向下拔出。
在以下作业中为了防止卸下弹簧押头后下落，在下方托住内部旋转轴。
2. 取下内部旋转轴弹簧押头的螺丝 (H2 × 2 颗 )。
3. 卸下内部旋转轴回复弹簧。
4. 更换两个弹簧。
5. 将内部旋转轴弹簧支撑物安装到内部旋转轴，以 1.5kgf·cm 扭矩拧紧螺丝 (H2 × 2 颗 )。
6. 转动吸嘴同时缓慢插入。
注意
注意注意
注意 :

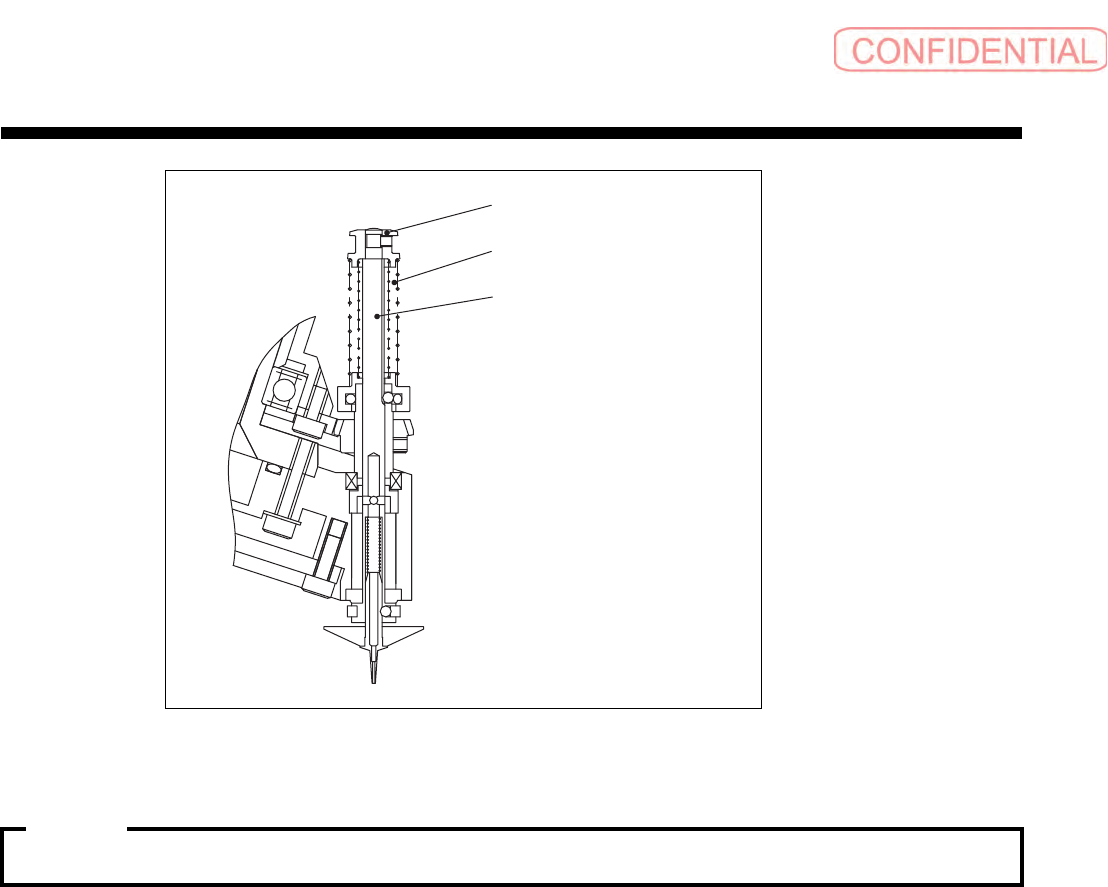

内部旋转轴弹簧押头
内部旋转轴回复弹簧
内部旋转轴
( 外侧、内侧共计 2 根 )
