零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-29
3.4 半自动生成画面
半自动生成画面半自动生成画面
半自动生成画面
芯片零件或者有脚零件在自动生成发生错误时，转到半自动生成处理。
因此，满足以下条件时，不转到半自动生成画面。
1. 脚零件自动生成成功时。
2. 零件形状种类是 BGA 零件时。
3. 零件形状种类是异型零件时。
3.4.1 芯片零件半自动生成画面
芯片零件半自动生成画面芯片零件半自动生成画面
芯片零件半自动生成画面

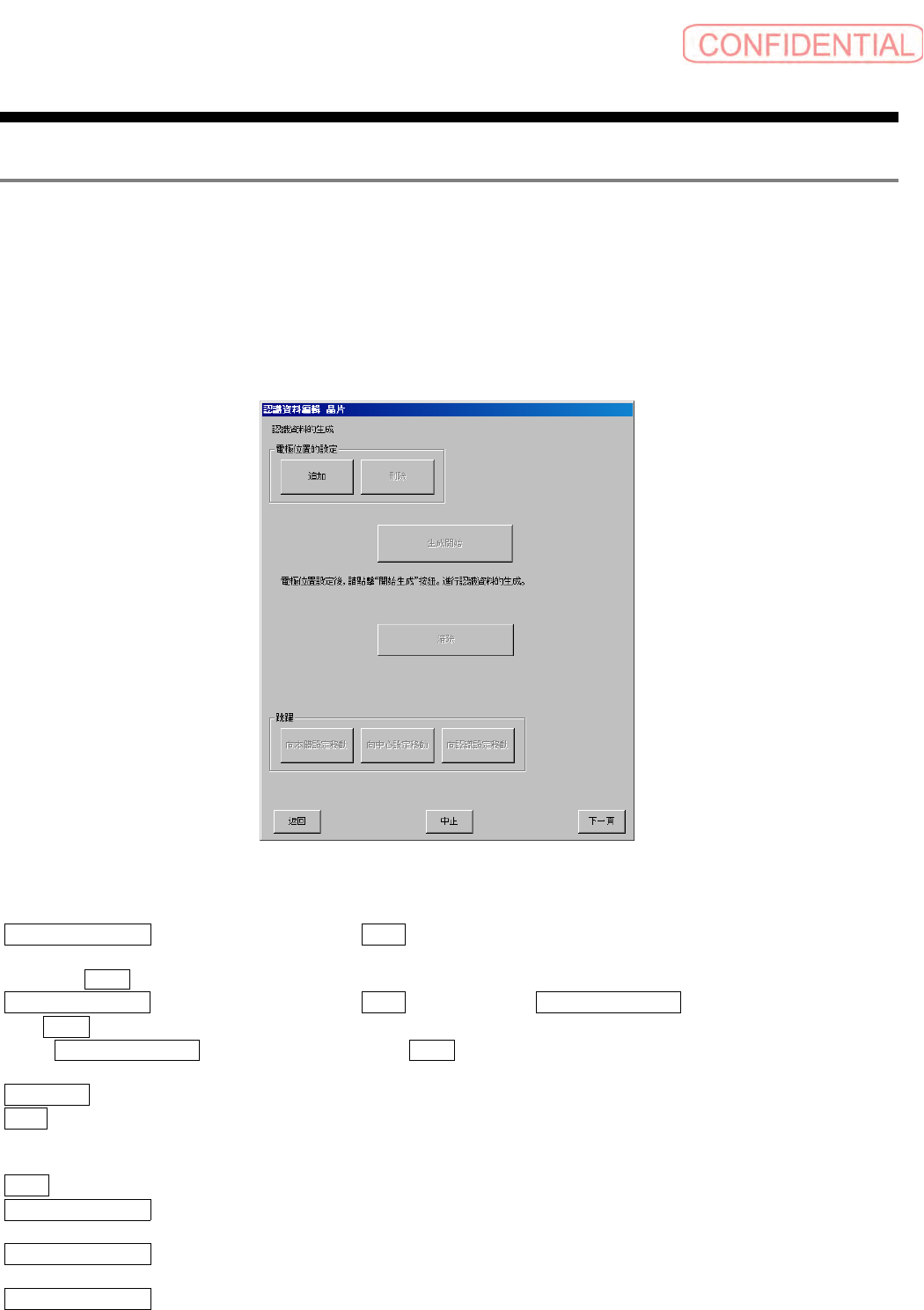

图
3.4.1
芯片零件的半自动生成
電極位置的設定 ( 电极位置的设定 ) － 追加 ( 追加 ) ：将为了特别指定影像上显示的电极位置点追
加到零件监视上。
按下
追加 ( 追加 ) 钮时追加到吸嘴的中心位置。请将被追加的标记向电极位置的前端移动。
電極位置的設定 ( 电极位置的 设定 ) － 刪除 ( 删除 ) ：用 電極位置的設定 ( 电极位置的 设定 ) －
追加 ( 追加 ) 钮将追加的电极位置删除。
按下 電極位置的設定 ( 电极位置的 设定 ) － 刪除 ( 删除 ) 之前，有必要事先选择零件监视上的电
极位置。
生成開始 ( 生成开始 ) ：进行零件数据生成。
清除 ( 清除 ) ：消去用半自动生成生成的资料。但是，已追加的电极位置无法消去。通过半自动生
成，生成资料时有效。
跳躍 ( 跳跃 )
向本體設定移動 ( 向本体设定移动 ) ：删除追加的电极位置数据，向本体设定页移动。通过半自动
生成，生成资料时有效。
向中心設定移動 ( 向中心设定移动 ) ：删除追加的电极位置资料，向中心设定页移动。通过半自动
生成，生成资料时有效。
向認識設定移動 ( 向认识设定移动 ) ：删除追加的电极位置数据，向认识页移动。通过半自动生
成，生成资料时有效。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-30
SI-F130/SI-F209
3.4.2 脚零件的半自动生成画面
脚零件的半自动生成画面脚零件的半自动生成画面
脚零件的半自动生成画面

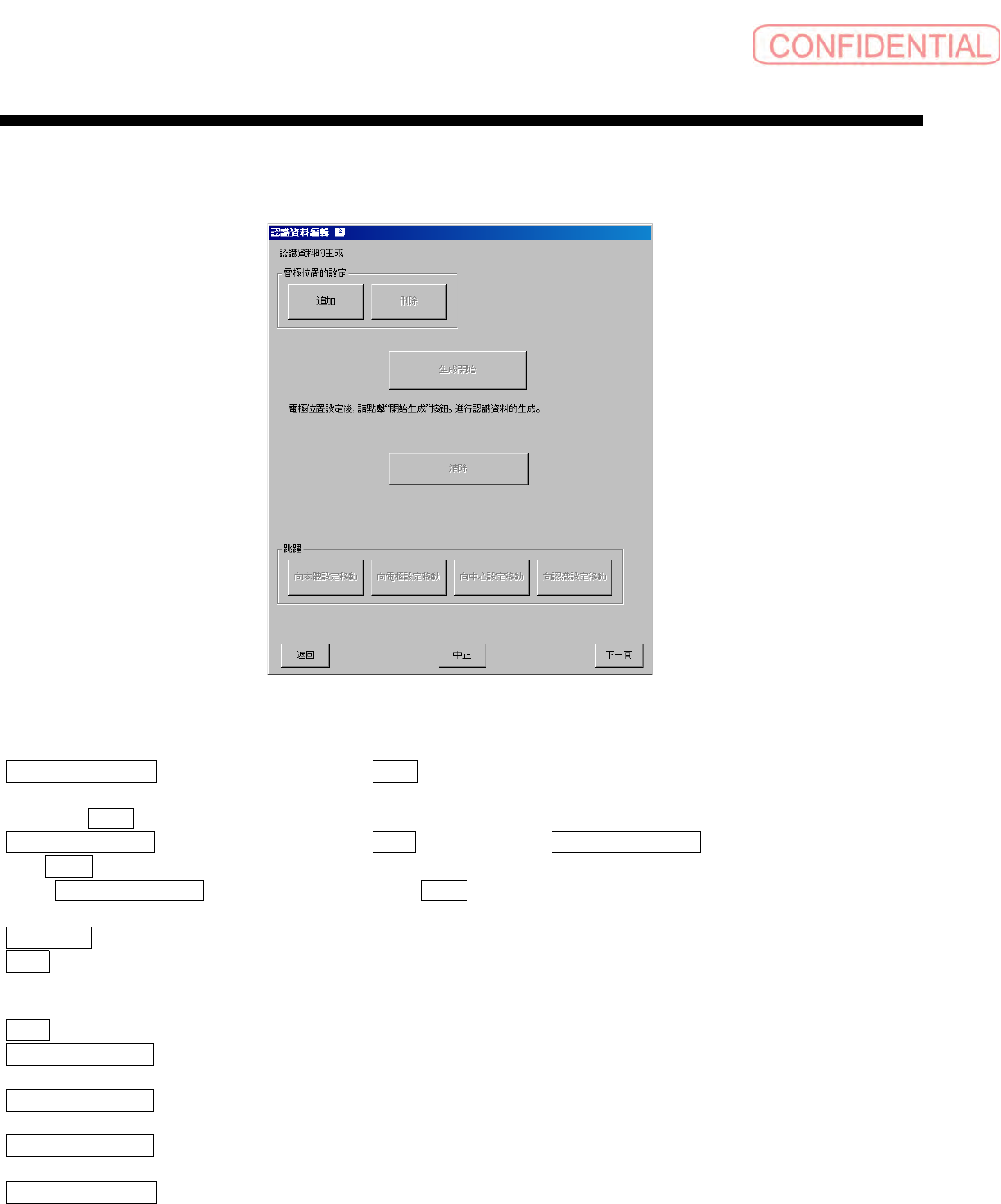

图
3.4.2
脚零件的半自动生成
画面
電極位置的設定 ( 电极位置的设定 ) － 追加 ( 追加 ) ：将为了特别指定影像上显示的电极位置点追
加到零件监视上。
按下
追加 ( 追加 ) 钮时追加到吸嘴的中心位置。请将被追加的标记向电极位置的前端移动。
電極位置的設定 ( 电极位置的设定 ) － 刪除 ( 删除 ) ：用 電極位置的設定 ( 电极位置的设定 ) －
追加 ( 追加 ) 钮将追加的电极位置删除。
按下 電極位置的設定 ( 电极位置的设定 ) － 刪除 ( 删除 ) 之前，有必要事先选择零件监视上的电
极位置。
生成開始 ( 生成开始 ) ：进行零件数据生成。
清除 ( 清除 ) ：消除用半自动生成生成的资料。但是，已追加的电极位置无法消除。通过半自动生
成，生成资料时有效。
跳躍 ( 跳跃 )
向本體設定移動 ( 向本体设定移动 ) ：删除追加的电极位置数据，向本体设定页移动。通过半自动
生成，生成资料时有效。
向電極設定移動 ( 向电极设定移动 ) ：删除追加的电极位置数据，向脚设定页移动。通过半自动生
成，生成资料时有效。
向中心設定移動 ( 向中心设定移动 ) ：删除追加的电极位置资料，向中心设定页移动。通过半自动
生成，生成资料时有效。
向認識設定移動 ( 向认识设定移动 ) ：删除追加的电极位置数据，向认识页移动。通过半自动生
成，生成资料时有效。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-31
3.4.3 本体设定画面 （异型零件以外）
本体设定画面 （异型零件以外）本体设定画面 （异型零件以外）
本体设定画面 （异型零件以外）

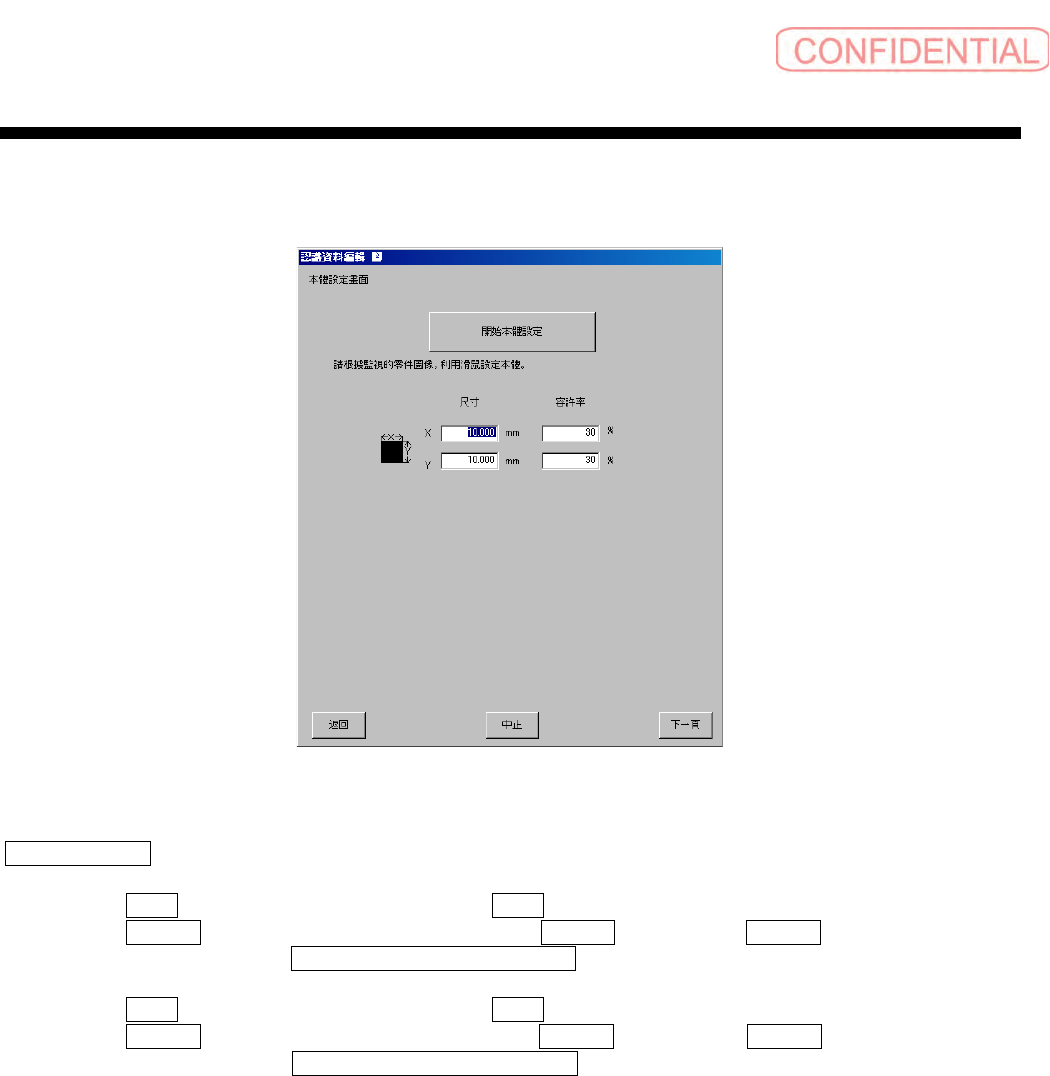

图
3.4.3
本體設定
(
本体设定
)
画面
(
异型零件以外
)
開始本體設定 ( 开始本体设定 ) ：用鼠标进行本体设定。设定本体的尺寸后，点击鼠标右键设定结
束。
本体
X 方向 尺寸 ( 尺寸 ) ：输入本体 X 方向的 尺寸 ( 尺寸 )。单位 mm。
本体
X 方向 容許率 ( 容许率 ) ：输入本体 X 方向的 容許率 ( 容许率 )。 容許率 ( 容许率 ) 是 1 ～
99 间的整数。缺省值为 認識資料編輯軟體呼出向導 ( 认识资料编辑软件调出向导 ) 的零件尺寸
容许值。
本体
Y 方向 尺寸 ( 尺寸 ) ：输入本体 Y 方向的 尺寸 ( 尺寸 )。单位 mm。
本体
Y 方向 容許率 ( 容许率 ) ：输入本体 Y 方向的 容許率 ( 容许率 )。 容許率 ( 容许率 ) 是 1 ～
99 间的整数。缺省值为 認識資料編輯軟體呼出向導 ( 认识资料编辑软件调出向导 ) 的零件尺寸
容许值。
