5.1.5 零件的吸着 （真空）及装着 （吹气）的操作
零件的吸着 （真空）及装着 （吹气）的操作零件的吸着 （真空）及装着 （吹气）的操作
零件的吸着 （真空）及装着 （吹气）的操作
[ 概要 ]
使真空或吹气用阀门前后动作并连结吸嘴为真空或吹气的来源，以便吸着或装着零件。真空为使
用于吸着零件，吹气为使用于装着零件至基板。
[ 操作顺序 ]
[1]
依顺序点击 手動操作 ( 手动操作 ) 菜单 → 軸操作 ( 轴操作 ) 标签。
[2] 点击 吸嘴頭 ( 吸嘴头 ) 画面中央的 VAC 钮。

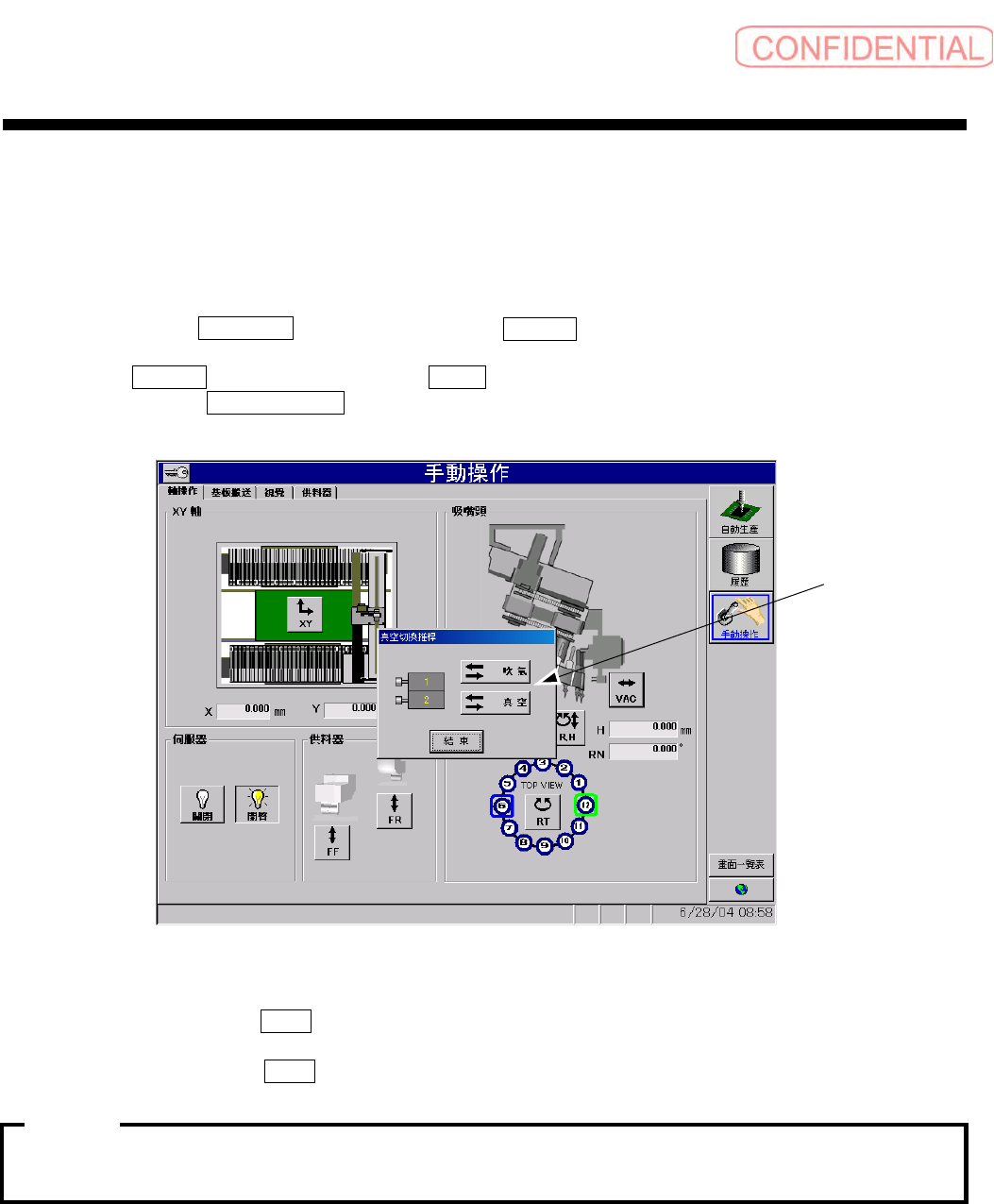

会表示以下的 真空切換推桿 ( 真空切换推杆 ) 对话框 M。
图
5.1.5
手動操作－ 軸操作
(
手动操作－ 轴操作
)
画面
[3] 零件吸着时，点击 真空 ( 真空 ) 钮以便吸着零件。
[4] 零件装着时，点击 吹氣 ( 吹气 ) 钮以便装着零件。
执行推杆操作时，若
SI-F130
未回复原点完毕的状态下会发生警报。
请务必要执行原点回复后再操作。
注意
注意注意
注意 :
M
操作篇
操作篇操作篇
操作篇
5. 手动操作
5-14
SI-F130
5.1.6 服务器轴的操作
服务器轴的操作服务器轴的操作
服务器轴的操作
[ 概要 ]
如关闭全部服务器马达驱动轴的伺服电源时，打开安全门后，可直接用手拉推移动装着吸嘴头及
移动各轴，其可控制
X 轴、Y 轴、H 轴、FF 轴、FR 轴、RT 轴、RN 轴各轴的服务器马达驱动
轴。
[ 操作顺序 ]
[1]
关闭全部服务器轴时，点击 伺服器 ( 服务器 ) 框内的 關閉 ( 关闭 ) 钮。
[2] 开启全部服务器轴时，点击 開 ( 开启 ) 钮。
图
5.1.6

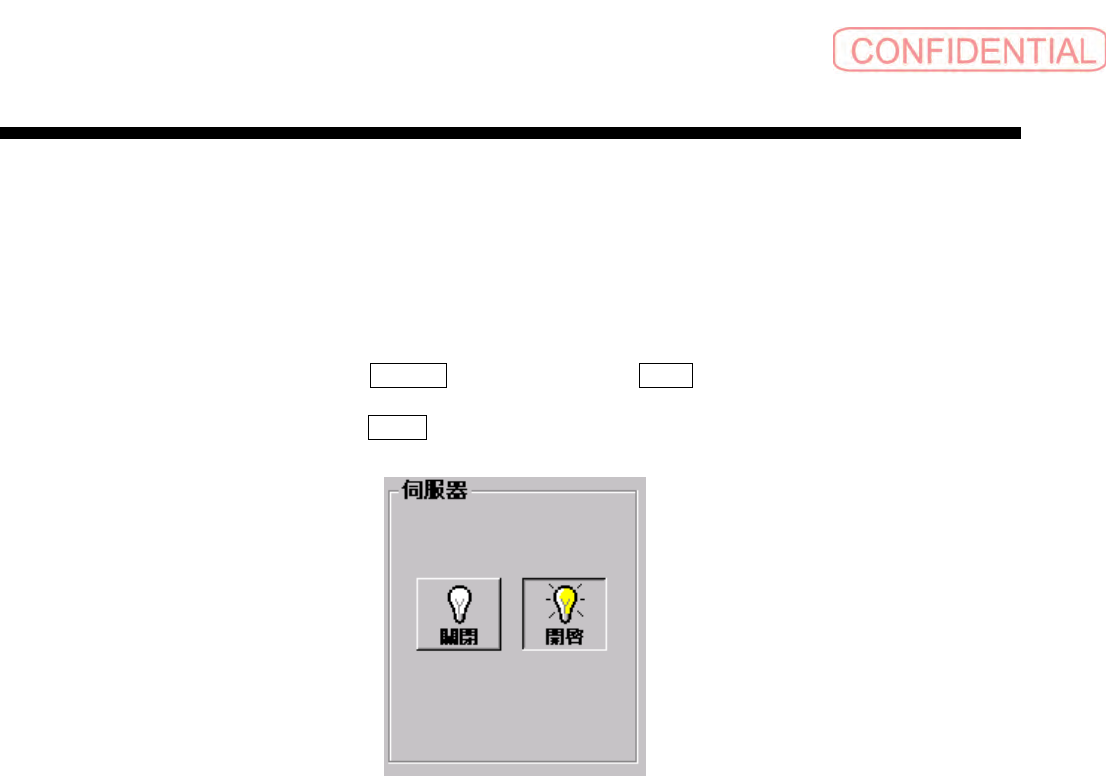

軸操作畫面－ 伺服器開關 / 開
(
轴操作画面－ 服务器开关
/
开启
)
钮
口
啟
口
啟
操作篇
操作篇操作篇
操作篇
5. 手动操作
SI-F130
5-15
5.2 基板搬送操作
基板搬送操作基板搬送操作
基板搬送操作
进行把基板从前装置搬入到后装置搬出的一系列流程。
大致分为基板搬送轨道操作、基板操作
2 项操作。
5.2.1 基板搬送轨道的操作
基板搬送轨道的操作基板搬送轨道的操作
基板搬送轨道的操作
轨道马达的驱动。分别执行决定基板至装着位置 ( 前进端面 ) 的固定板的上下动作，在装着位置保持
装着高度的固定板装置的上下动作，基板位置定位的基准针的上下动作，轨道上保持基板的夹板的
上下动作等。
在基板的搬送操作中，分别执行下述操作。
5.2.1.1 搬入轨道运转
搬入轨道运转搬入轨道运转
搬入轨道运转
让搬入轨道运转。
5.2.1.2 装着轨道运转
装着轨道运转装着轨道运转
装着轨道运转
让装着轨道运转。
5.2.1.3 搬出轨道运转
搬出轨道运转搬出轨道运转
搬出轨道运转
让搬出轨道运转。
5.2.1.4 固定板装置操作
固定板装置操作固定板装置操作
固定板装置操作
把基板上升到装着位置的装着高度。
让固定板装置运转。
5.2.1.5 基准针操作
基准针操作基准针操作
基准针操作
让决定基板位置的基准针在固定板装置上下动作。
5.2.1.6 停止器操作
停止器操作停止器操作
停止器操作
让使基板停止在装着位置的停止器上下动作。
5.2.1.7 轨道宽度的调整
轨道宽度的调整轨道宽度的调整
轨道宽度的调整
调整到与生产基板的宽度相符的轨道宽度。
5.2.1.8 基板搬送状态的表示
基板搬送状态的表示基板搬送状态的表示
基板搬送状态的表示
在基板搬送画面上用颜色来表示各装置的状态。
5.2.1.9 排出器的移动
排出器的移动排出器的移动
排出器的移动
使排出器运转。
5.2.1.10 排出器的操作 （上升
排出器的操作 （上升排出器的操作 （上升
排出器的操作 （上升 / 下降）
下降）下降）
下降）
升降排出器针。
