保养篇 保养篇 保养篇 保养篇 2. 维修检查 2-68 SI-F130 每 1 年 (10) 内部轴的交换 [ 作业功能 ] 每当零件吸装着运 作时，吸嘴头内部轴就高速 旋转，反复上下运作。为了 维持确实的吸着运作和 装着精度，每 1 年交换一次内部轴。 [ 维修检查位置 ] 吸嘴头的内部轴 12 根 [ 维修检查时准备的物品 ] 润滑油：多用润滑 油 ( 美国 W ynn Oil Comapny 制 ) 、清洁抹布、别针等、内 部轴…
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-67
每 1 年

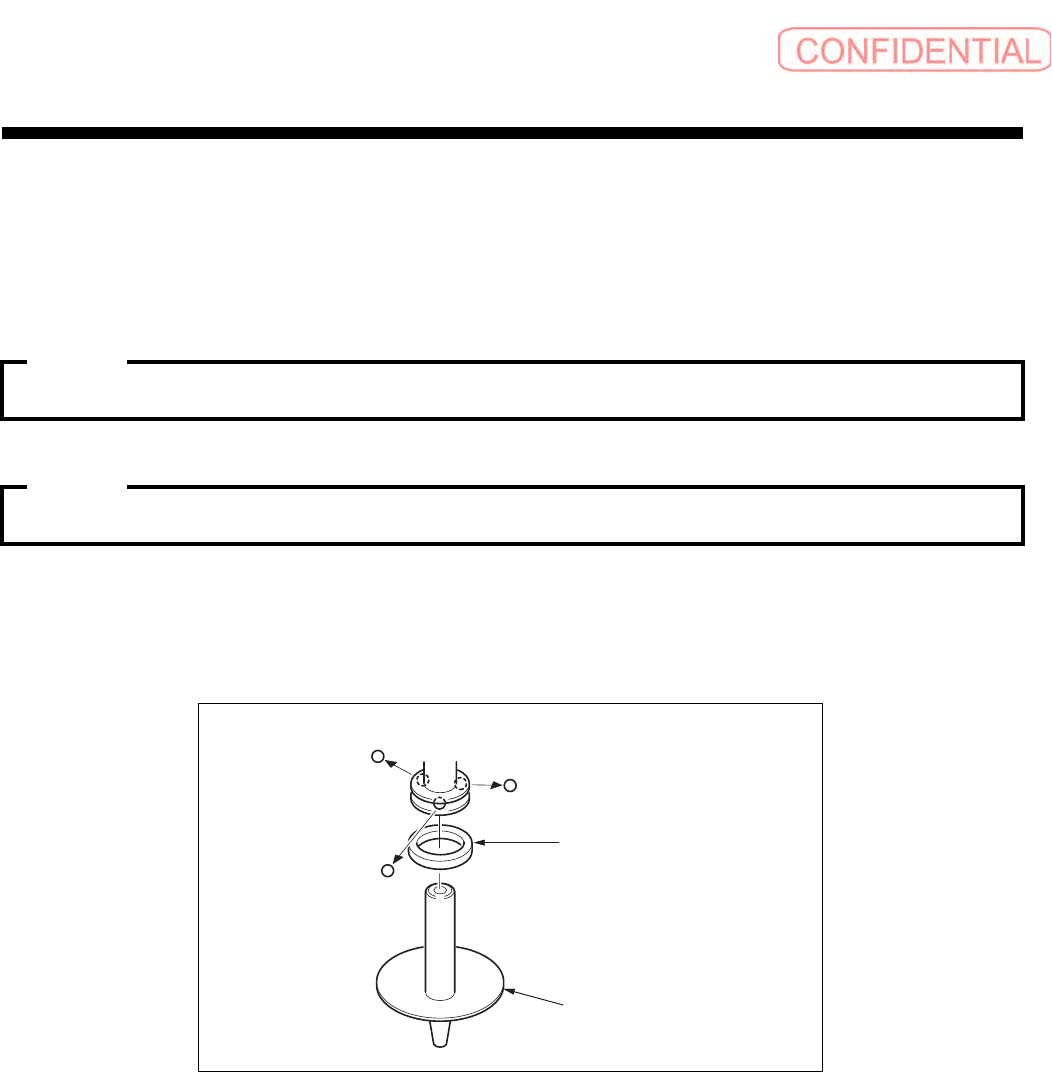

(9) 2mm 钢球交换
[ 作业顺序 ]
1. 为了不弄丢弹簧、硅酮环、 2mm 钢球，在吸嘴头下面事先准备白色抹布。
2. 卸下吸嘴。
3. 卸下硅酮环。
硅酮环一卸下来，中间的
2mm
钢球就可自由活动，请注意它的落下。
4. 交换新 2mm 钢球。
若同时交换装在其中的
3
个钢球，中间弹簧就会掉下来，请一个一个交换。
5. 交换新 2mm 钢球。
6. 安装新硅酮环。
7. 安装吸嘴。
8. 上下活动吸嘴，确保吸嘴移动顺畅。
注意
注意注意
注意 :
注意
注意注意
注意 :
2mm 钢球
2mm 钢球
硅酮环
吸嘴
2mm 钢球
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-68
SI-F130
每 1 年
(10) 内部轴的交换
[ 作业功能 ]
每当零件吸装着运作时，吸嘴头内部轴就高速旋转，反复上下运作。为了维持确实的吸着运作和
装着精度，每
1 年交换一次内部轴。
[ 维修检查位置 ]
吸嘴头的内部轴 12 根
[ 维修检查时准备的物品 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Comapny 制 )、清洁抹布、别针等、内部轴 12 根
[ 作业顺序 ]
1. 从内部轴上拔下吸嘴。
2. 旋松内部旋转轴弹簧押头的调节螺丝 (H2 × 2 根 )。
3. 卸下内部旋转轴回复弹簧。

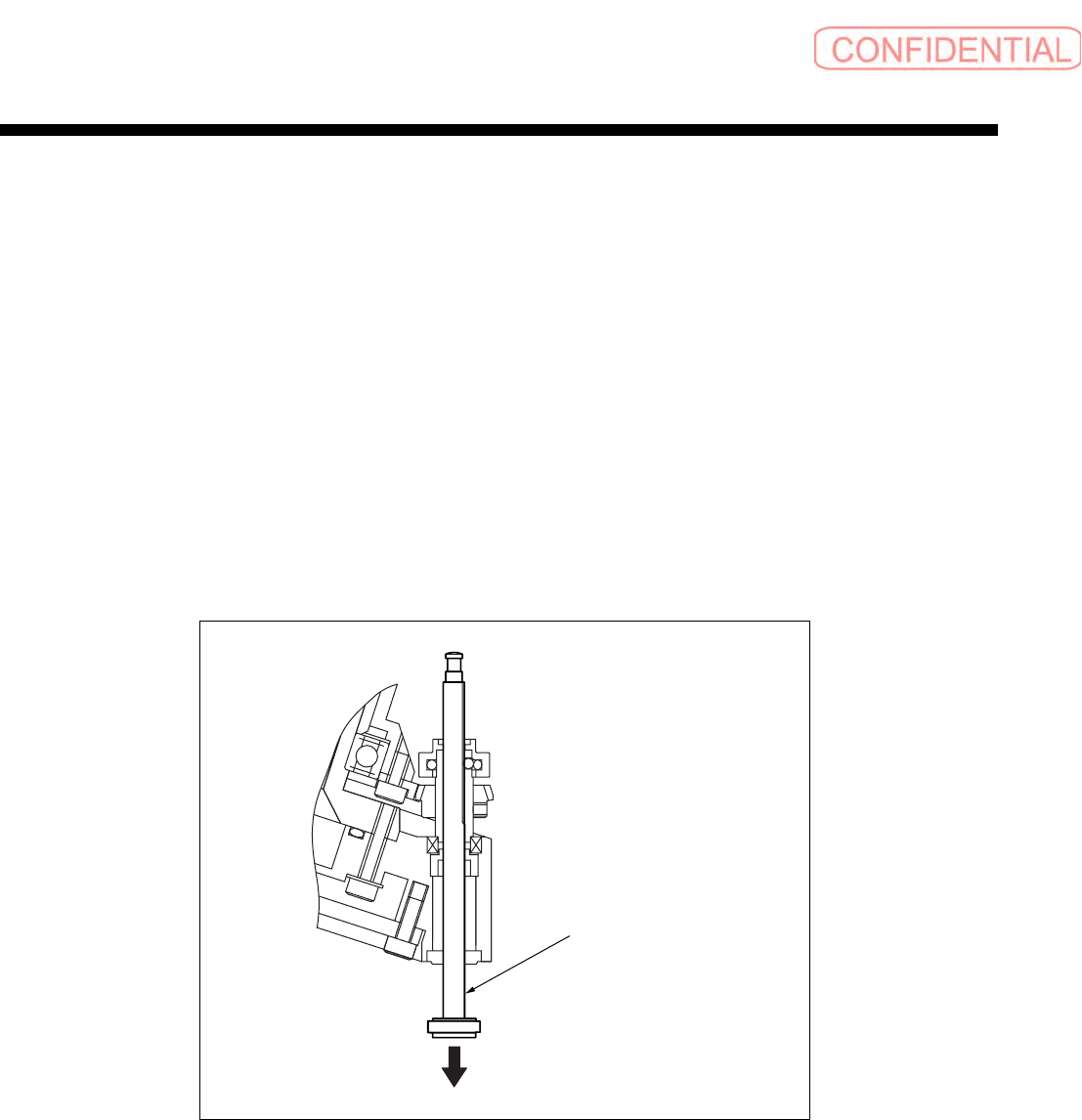

4. 从吸嘴头上拔下内部旋转轴。
内部旋转轴
拔出
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-69

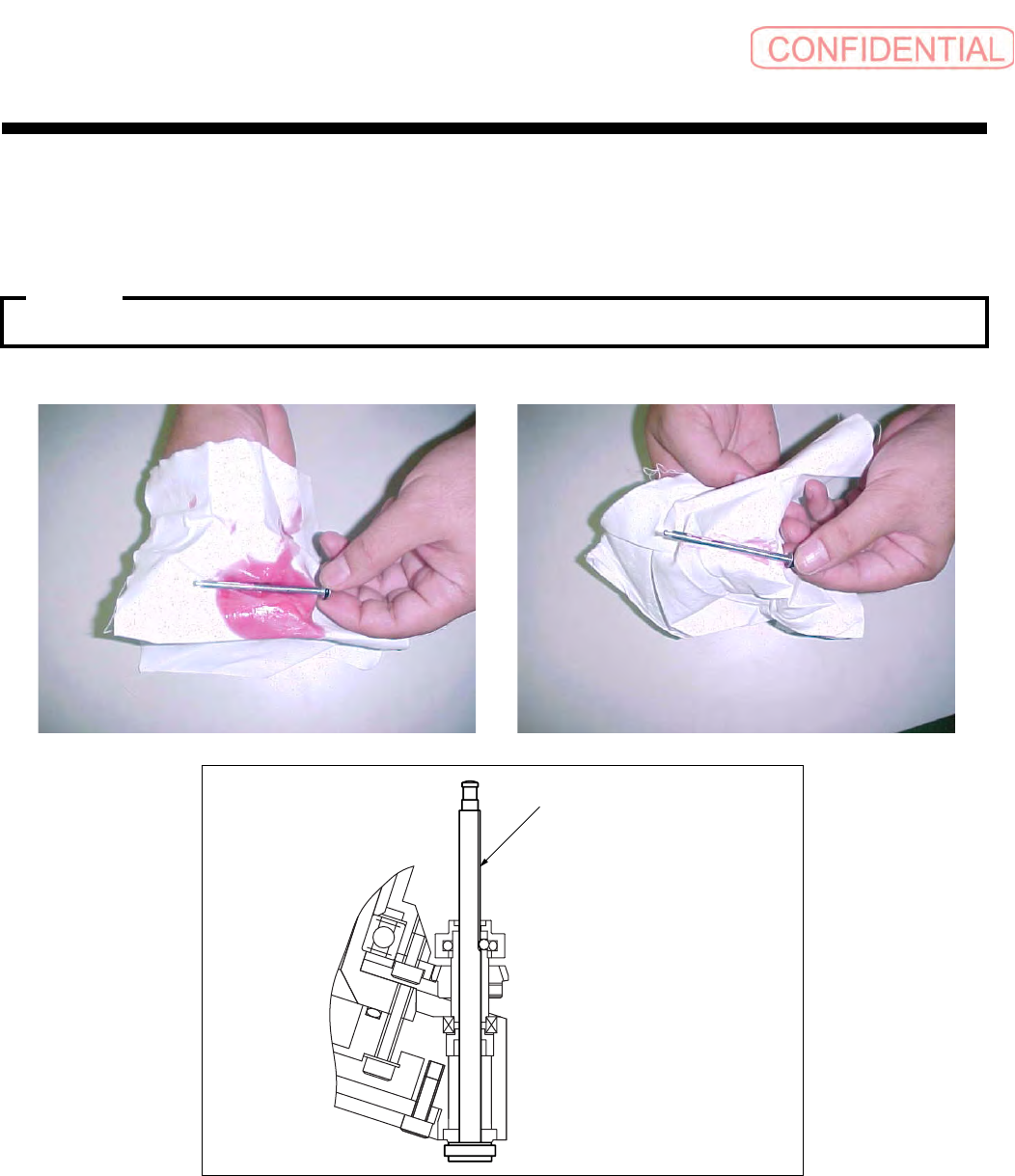

5. 在内部旋转轴上喷清洁的空气喷雾，在内部轴表面和沟槽部分涂上润滑油。
6. 用清洁抹布将涂在轴上的润滑油抹薄，擦去轴部分多余润滑油。
（请不要擦去沟和活塞部分的润滑油。）
7. 像往沟里放外部轴的钢球那样，将内部旋转轴插入到吸嘴头里。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
8. 在内部旋转轴上安装内部旋转轴回复弹簧。
9. 在内部旋转轴上安装内部旋转轴弹簧押头，拧上调节螺丝 (H2 × 2 根 ) 用扭矩 1.5kgf· cm 拧
紧。
注意
注意注意
注意 :
注意沟槽方向 !
