手动控制器篇 5. 零件交换作业 5-10 SI-F130 Ty p e C 1. 读取空供料器的零件 ID 条形码。 2. 读取空供料器的序列码条形 码。 3. 读取装有零件的供料 器零件 ID 条形码。 4. 读取装有零件的供料器序列 码条形码。 5. 分别读取条形码之后，确认零件 ID 和序列码，若有不正确的条形码，便会发生错误。那时，请再 一次读取条形码。 6. 确认零件 ID • 序列码正确 之后， EM P 变为 OK 。 …
手动控制器篇
5. 零件交换作业
SI-F130
5-9
零件 ID 等的确认
读取操作者
ID 之后，确认零件 ID 等。
画面上，显示了该交换进行的供料器号码，取出空供料器。
接着，进入零件条形码确认，确认方法有
3 种，分别说明如下。
Type A
1.
准备装有零件的供料器，按 TRG 读取零件 ID 的条形码。
2. 正确零件 ID 被读取后，显示的 EMP 文字变为 OK。
图
5-11
Type B
1.
读取空供料器的零件 ID 条形码。
2. 读取装有零件的供料器的零件 ID 条形码。
3. 自动读取条形码中分别注明的任意码。
4. 序列码相同时就会出现错误。那时，请再一次读取装有零件的供料器中零件 ID 条形码。
5. 确认零件 ID• 序号都正确后， EMP 变为 OK。

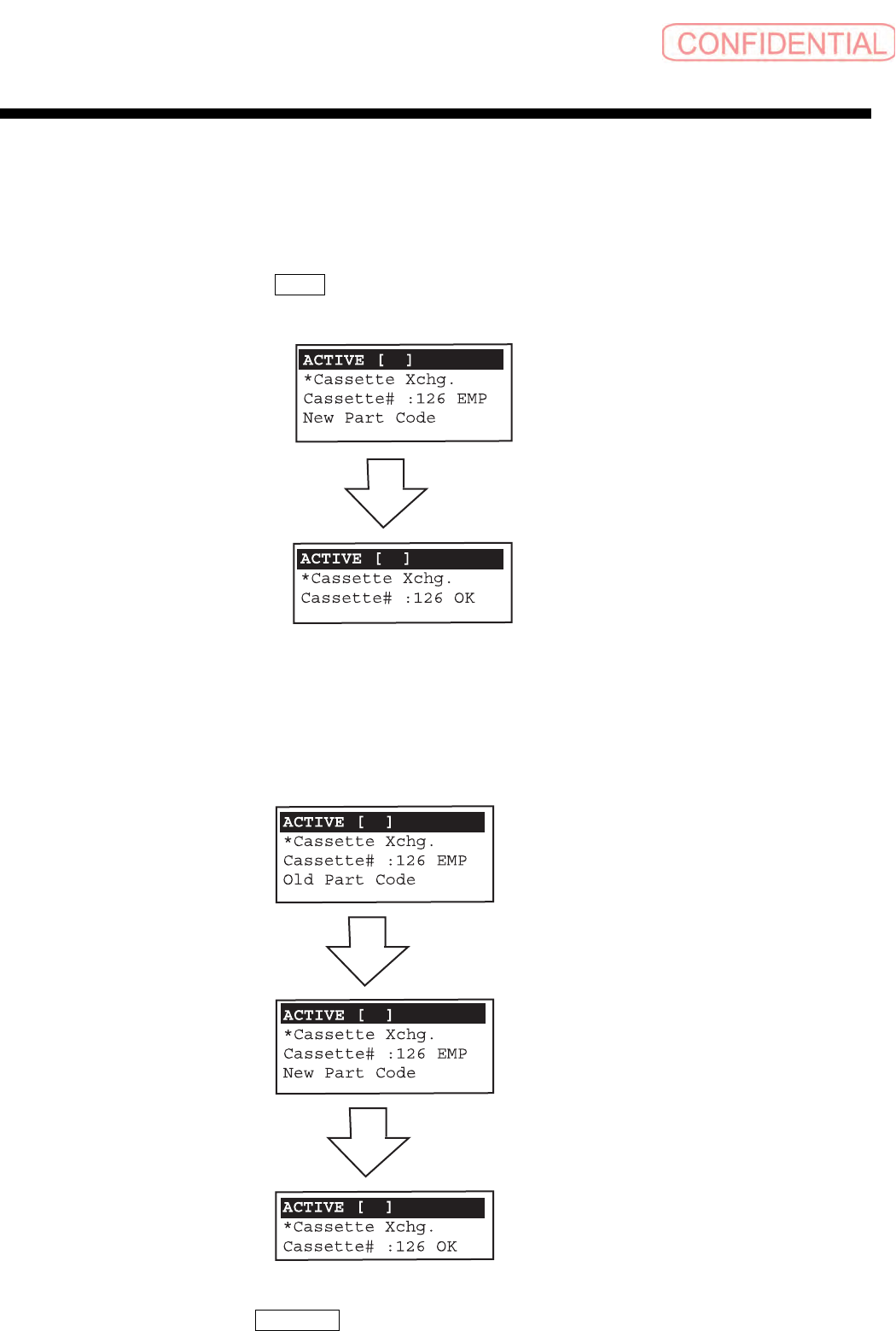

图
5-12
在此，被读取的零件 ID 作为 動作履歷 ( 动作日志 ) 保留。
交换后零件 ID 的确认
交换前零件 ID 的确认
交换后零件
ID 的确认
手动控制器篇
5. 零件交换作业
5-10
SI-F130
Type C
1.
读取空供料器的零件 ID 条形码。
2. 读取空供料器的序列码条形码。
3. 读取装有零件的供料器零件 ID 条形码。
4. 读取装有零件的供料器序列码条形码。
5. 分别读取条形码之后，确认零件 ID 和序列码，若有不正确的条形码，便会发生错误。那时，请再
一次读取条形码。
6. 确认零件 ID• 序列码正确之后， EMP 变为 OK。

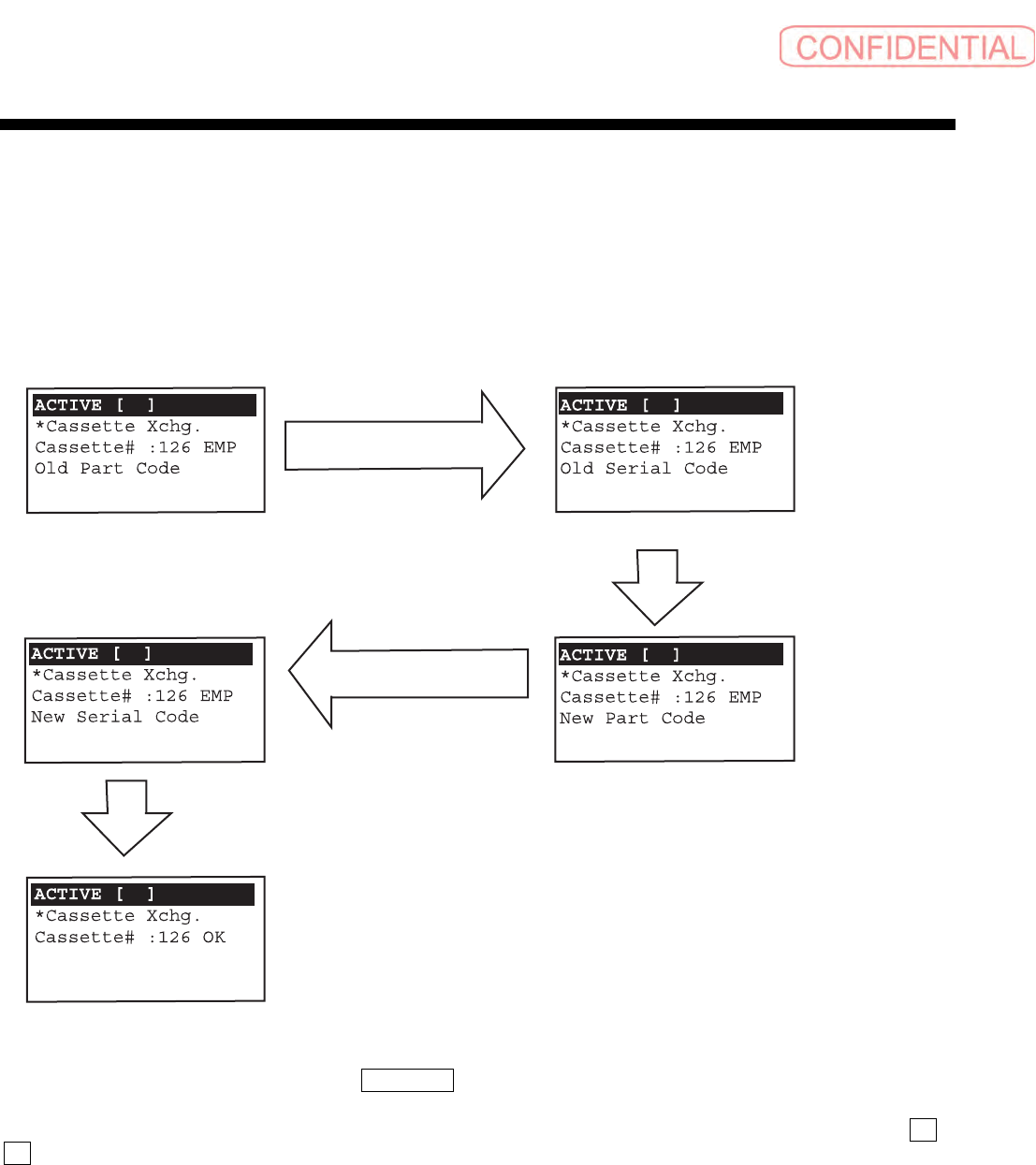

图
5-13
在此，被读取的零件 ID• 序列码作为 動作履歷 ( 动作日志 ) 保留。
条形码确认结束后，若
EMP 变为 OK，则供料器零件交换完成。若仍有未交换完的供料器，按 ▲
▼ ，显示空供料器号码。
交换前零件
交换后零件
交换前零件
ID 的确认
交换后零件
ID 的确认
序列码的确认
序列码的确认
手动控制器篇
5. 零件交换作业
SI-F130
5-11
吸嘴头的退避

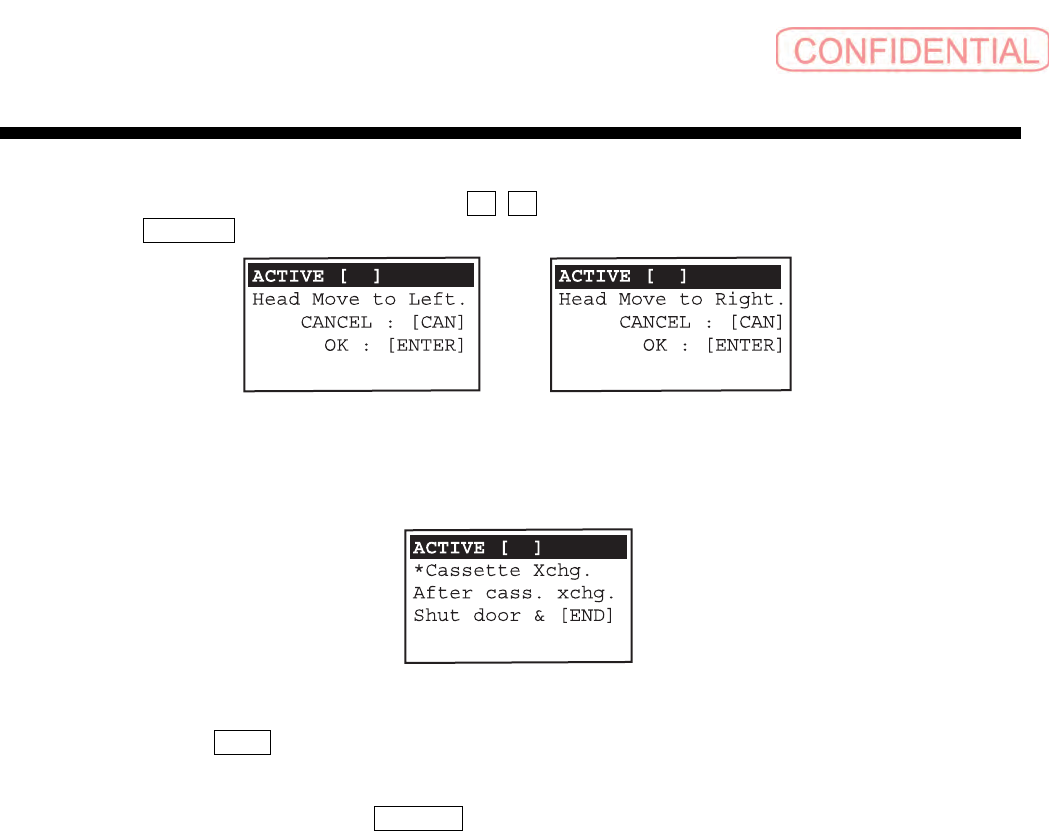

卸零件供料器时，装着吸嘴头成为障碍时，按
← → ，显示以下画面。
此画面上，按
ENTER ，吸嘴头就退避。
图
5-14
零件交换结束
全部供料器的
EMP 显示都变为 OK 后，零件交换作业结束。全部零件供料器交换一结束，就显示以
下画面。
图
5-15
在此，关闭安全门按 END 键，安全门被锁定，零件交换作业结束。
交换后，转移到自动运转状态画面。
控制权返回到操作板。请按操作板的
START 钮自动运转开始。
