保养篇 保养篇 保养篇 保养篇 2. 维修检查 SI-F130 2-63 每 1 年 (6) 装着吸嘴头活塞的更 换 [ 作业功能 ] 使阀产生动作的活塞 的动作如果有缺陷，就无法 进行零件的吸着·装着作业 。顺畅动作非常重 要。所以要定期对活 塞进行检查。 [ 维修检查 处 ] 装着吸嘴头的活塞 [ 维修检查 时准备的物品 ] 无需特意准备 [ 作业顺序 ] 请委托我公司服务人 员交换活塞。 活塞回复感应器 活塞
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-62
SI-F130
每 1 年
(5) 机械阀的交换
[ 作业功能 ]
用吸嘴吸着·装着零件时，若机械阀运作不良，就会发生无法吸着零件，作业中零件掉下、无法
装着等故障。在此之前要交换机械阀。
[ 维修检查处 ]
装着吸嘴头的机械阀
[ 维修检查时准备的物品 ]
涡轮机油 #90 (ISO VG32)、棉棒、机械阀 12 个、扭矩扳手
[ 作业顺序 ]

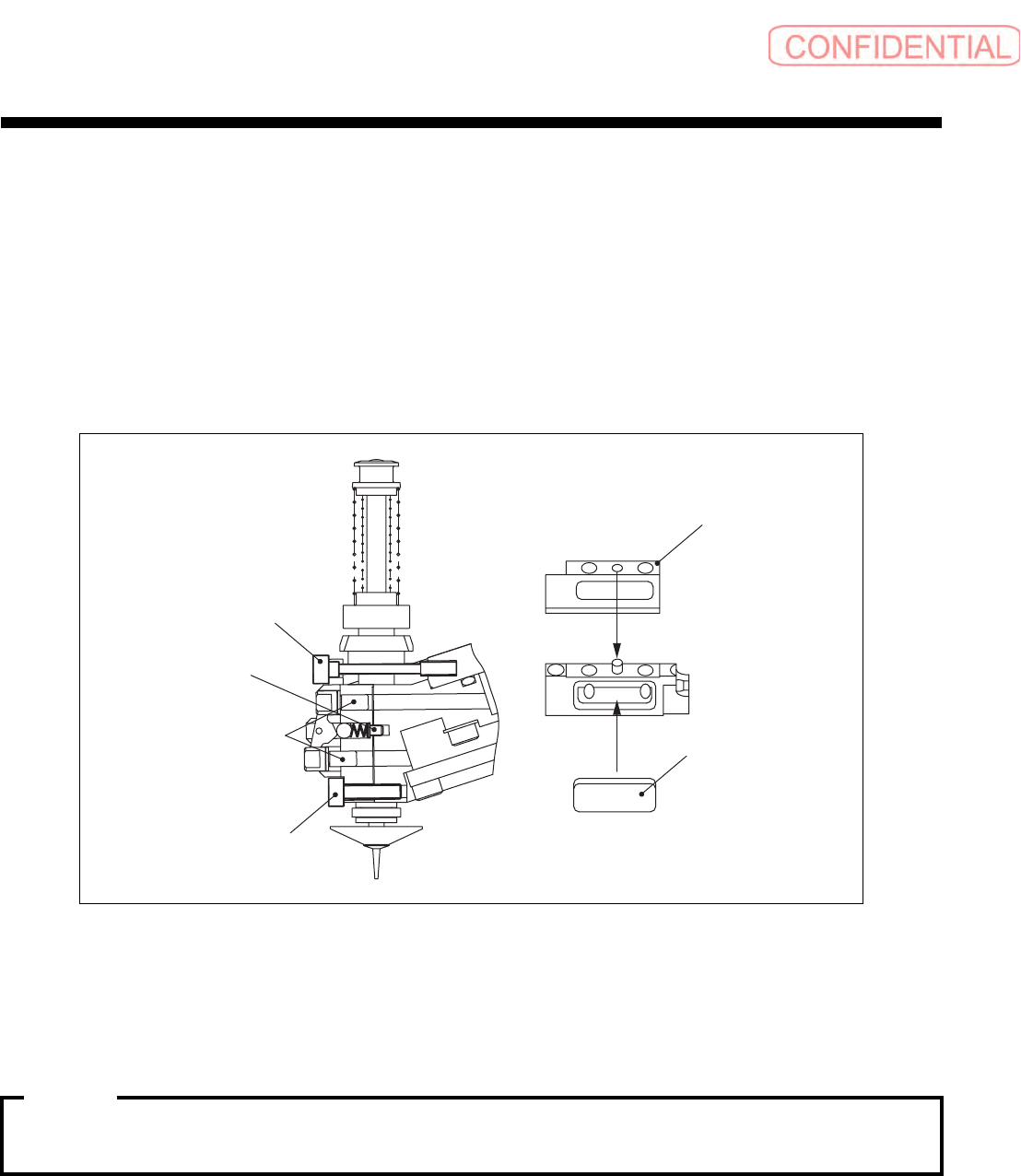

1. 旋松机械阀的安装螺丝 （上下共 2 个）。从吸嘴头头上卸下机械阀。
2. 在机械阀上安装上过滤器、衬垫。
3. 定位机械阀针和定位吸嘴头孔重合，将机械阀安装到吸嘴头上。
4. 拧紧机械阀的安装螺丝 （下），用扭矩 5kgf· cm 拧紧，同样地，拧紧机械阀的安装螺钉
（上），用扭矩
5kgf· cm 拧紧。
·机械阀交换时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
气缸部
安装螺钉（下）
安装螺丝
（上）
定位机械阀针
过滤器
衬垫
注意
注意注意
注意 :
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-63
每 1 年
(6) 装着吸嘴头活塞的更换
[ 作业功能 ]
使阀产生动作的活塞的动作如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重
要。所以要定期对活塞进行检查。
[ 维修检查处 ]
装着吸嘴头的活塞
[ 维修检查时准备的物品 ]
无需特意准备
[ 作业顺序 ]
请委托我公司服务人员交换活塞。
活塞回复感应器
活塞
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-64
SI-F130
每 1 年
(7) 装着吸嘴头部的零件更换
[ 作业功能 ]
更换装着吸嘴头部损耗激烈的零件。
[ 维修检查处 ]
12 个装着吸嘴头部
[ 维修检查时准备的物品 ]
小齿轮、内部旋转轴、内部旋转轴用钢球、外部旋转轴用钢球、盖 O 环、硅酮环：各 12 组
润滑油：多用润滑油
( 美国 Wynn Oil Company 制 )、细刷毛、清洁抹布、六角扳手
[ 作业顺序 ]
1. 将吸嘴缓慢地向下拔出。
卸下弹簧押头后，为了不让内部旋转轴掉下，要在下面支撑着。
2. 旋松内部旋转轴弹簧押头的调节螺丝 (H2 × 2 根 )。
3. 卸下内部旋转轴回复弹簧。
4. 取下螺帽。
5. 卸下固定小齿轮的调节螺丝 (H2.5 × 2 根 )。
6. 卸下内部旋转轴。
这时，注意不要让安装在外部旋转轴上的
3
个钢球掉下
(
直径：
2mm)
。
内部旋转轴弹簧押头
内部旋转轴回复弹簧
内部旋转轴
螺帽
小齿轮
外部旋转轴
(H2.5 X 3 2 个 )
培林
吸嘴头
硅酮环
吸嘴
(
φ
2 3 个 )
陶瓷球
注意
注意注意
注意 :
注意
注意注意
注意 :
