1.4 固定托架的拆卸
固定托架的拆卸固定托架的拆卸
固定托架的拆卸
[ 作业功能 ]
为了防止输送中 XY 轴移动，将固定 XY 轴的可动部件的托架拆除。
若不将固定可动部件用托架全部拆除，有导致机械破损、人身事故的危险。
[ 准备的物品 ]
六角扳手套件
[ 作业顺序 ]

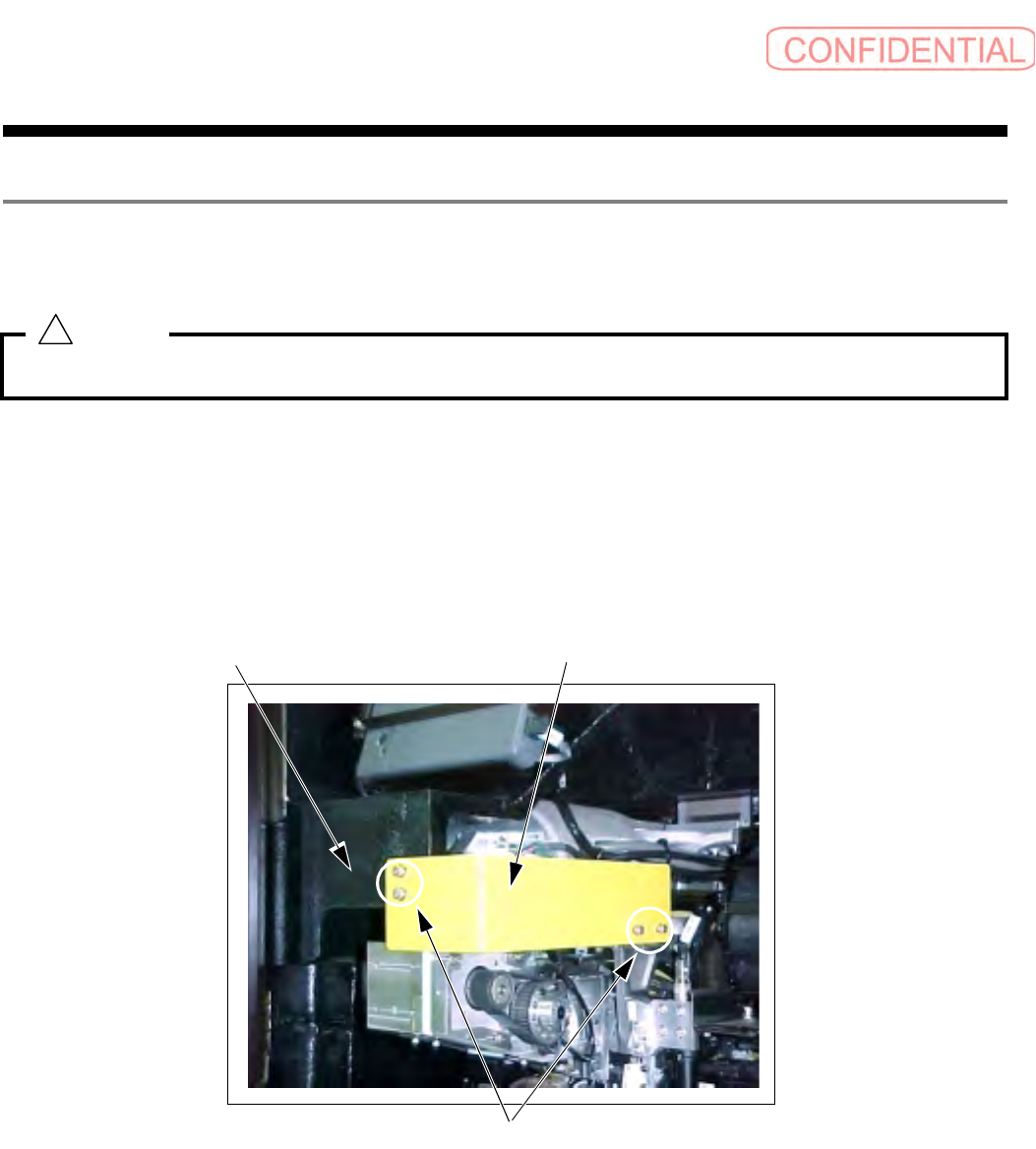

(1)
拆卸固定用托架
将隔着托架与
Y 轴可动部件缔结支柱中 4 个六角有孔螺栓拆除。
拆除托架。
六角有孔螺栓
支柱
固定用托架
警告
警告警告
警告 :
!
调试篇
1. 安装
1-6
SI-F130
1.5 与前工程机器和后工程机器的连接
[ 作业功能 ]
为了保持 SI-F130 与前工程和后工程的机器间机械精度，准备 2 个连接用 L 型托架。安装这个
L 型托架，将 SI-F130 与前后工程机器连接。
[ 准备的物品 ]
L
型托架 ( 与 SI-F130 在同一包装内 ) 2 个
C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈 各 16 个
[ 作业顺序 ]
(1)
通过 L 型托架与前工程和后工程机器结合
1. 用 C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈将 L 型托架安装在 SI-F130 左右
座上。
2. 分别用 C8 × 22 六角有孔螺栓、六角螺母、弹簧垫圈、平垫圈将前工程机器和后工程机器的
L 型托架与 SI-F130 左右 L 型托架连接。

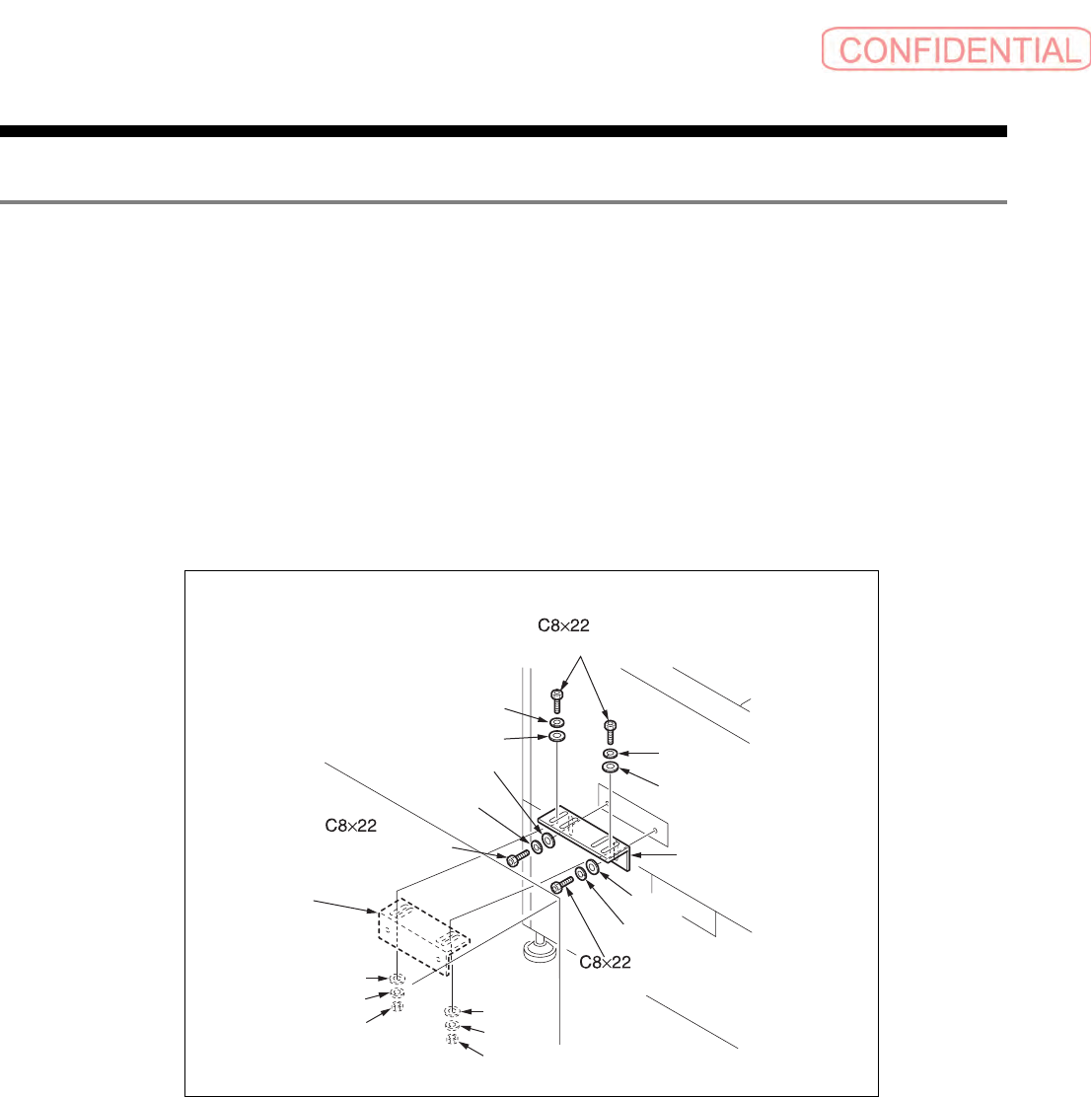

六角有孔螺栓
六角有孔螺栓
六角有孔螺栓
弹簧垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
弹簧垫圈
平垫圈
平垫圈
平垫圈
平垫圈
L 型托架
L 型托架
平垫圈
六角螺母
六角螺母
平垫圈
调试篇
2. 电气系统的连接
SI-F130
2-1
2. 电气系统的连接
电气系统的连接电气系统的连接
电气系统的连接
2.1 总电源电缆的连接
总电源电缆的连接总电源电缆的连接
总电源电缆的连接
‧
‧‧
‧
将工厂侧的总电源电缆连接到
SI-F130
之前，请一定要关闭工厂侧总电源电缆的主电源。若
在主电源开状态下将工厂侧总电源电缆接到
SI-F130
上，会引起意想不到的危险，结果将会
导致严重受伤甚至死亡。
‧
‧‧
‧
总电源规格如下所示。请不要使用其它规格电源，否则会引起意想不到的危险，结果将会导致
严重受伤甚至死亡。
三相
200V
±
10% 50/60 Hz
、
15A
‧
‧‧
‧
工厂侧总电源电缆，请使用
4
芯
2mm
2
(AWG14)
或者比其更粗的橡胶绝缘电缆。使用细电
缆，将引起意想不到的危险，其结果可能发生火灾等事故。
‧
‧‧
‧
工厂侧总电源电缆的电线端部，请安装和电线形状相应圆形的夹紧端子。使用裸电线或者其它
形状端子，电线很容易从端子接头漏出，会引起意想不到的危险，其结果，将发生火灾或触电
等事故，甚至导致严重受伤或死亡。
‧
‧‧
‧
请将工厂侧总电源电缆按照有关电气设备规定的
D
型安全接地
(
接地阻抗
100
欧姆以下
)
接
地。不完全接地不仅引起机器误运作，还会发生火灾和触电等事故，结果将会导致严重受伤甚
至死亡。
[ 作业功能 ]
将工厂侧总电源电缆连接到 SI-F130 上，而且将地线安装到 SI-F130 本体上。
[ 作业顺序 ]
1. 卸下 SI-F130 后背盖。
SI-F130
后面下部的后背盖是用
2
根十字有孔螺栓
M4
×
6
被安装上的。
警告
警告警告
警告 :
!
注意
注意注意
注意 :
