2. 维修检查
2-34
SI-F130
5.
将清理气枪放在内轴上，对空气通路孔以及旋转轴表面进行清理，并将润滑油涂到内部旋转
轴的表面及沟槽部位。
6. 用干净抹布将涂在轴上润滑油弄薄，擦去多余润滑油。
（请不要擦掉沟槽和活塞部分的润滑油。）
7. 使外部旋转轴的钢锡球在沟槽中，将内部旋转轴插入吸嘴头。
如果残留多余润滑油，会由于离心力而发生飞散，附着在基板和零件上导致产品质量问题以及
吸着率降低，所以一定要擦除多余润滑油。
8. 在内部旋转轴中安装上内部旋转轴回复弹簧。
9. 将内部旋转轴弹簧押头安装到内部旋转轴上并以 1.5kgf· cm 扭矩拧紧螺丝 (H2 × 2 颗 )。
注意
注意注意
注意 :
注意槽方向！
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-35
10. 用手按下内部旋转轴，确认其动作是否顺畅。
11. 安装吸嘴。
·如果在内轴
A
部涂过多滑脂，会发生高速摩擦问题，从而导致无法吸着。关于润滑油涂抹量，
要保证涂抹后看不出润滑油颜色。
·在内轴
B
部涂润滑油时，要保证涂后可以看见润滑油颜色。
内部旋转轴弹簧押头
内部旋转轴回复弹簧
(2 个种类 )
Ａ 部
Ｂ
部
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-36
SI-F130
每 1 个月
(14) 基板搬送输送带宽度调整用台形螺丝的清理
[ 作业功能 ]
基板搬送输送带宽度调整用台形螺丝上如果有异物，就有可能无法正常调整轨道宽度，所以要
定期对螺丝进行清理。
[ 维修检查位置 ]
搬入侧·搬出侧基板搬送输送带宽度调整用台形螺丝
[ 维修检查需要准备的对象 ]
润滑油：AFC 润滑油 (THK 制 )、干净抹布
[ 作业顺序 ]
检查基板搬送输送带轨道宽度调整用台形螺丝上是否附着有小零件和其它异物。如果有异物，
用竹签等软棍去除。
根据需要进行清理并薄薄地涂上润滑油。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。

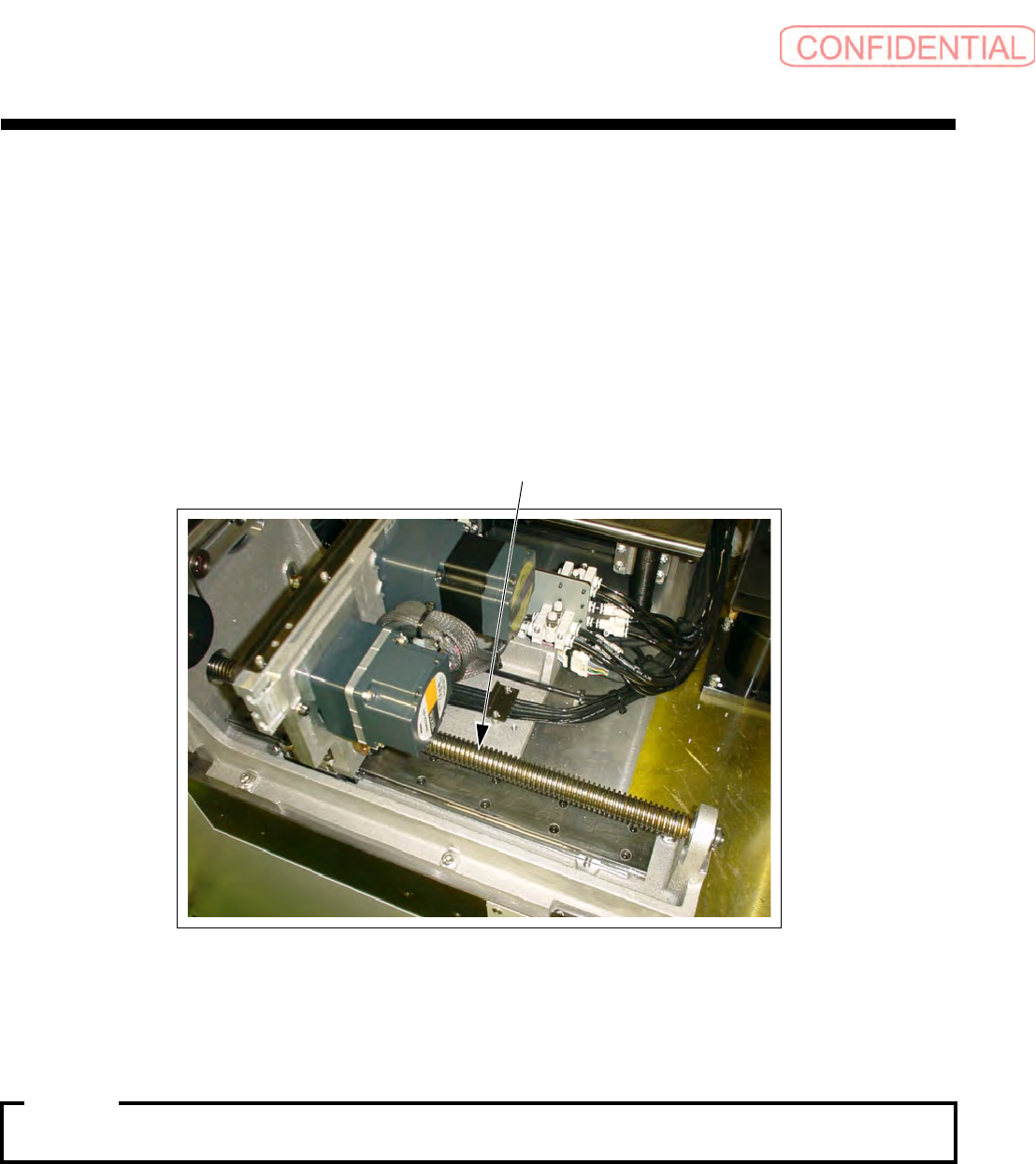

台形螺丝
