保养篇 保养篇 保养篇 保养篇 2. 维修检查 SI-F130 2-55 7. 用带钩细金属线，将吸嘴 弹簧取出。 8. 在内部旋转轴上 喷清洁的空气喷气雾，上面 涂润滑油。 润滑油：多用润滑 油 ( 美国 W ynn Oil C o mpany 制 ) 9. 在不取下硅酮环的 状态下，用手塞进弹簧，将 新吸嘴弹簧装进内部旋转轴 。 10. 在 φ 2 的钢球上涂一薄层润滑油，放入内 部旋转轴孔里。 11. 一边注意不要让放 入内部旋转…
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-54
SI-F130
每 6 个月
(8) 吸嘴弹簧交换
[ 作业功能 ]
1. 将吸嘴头装置拿到操作侧 ( 容易进行交换作业的位置 )。
2. 卸下操作侧更换台车。
3. 从内部旋转轴上取出吸嘴。
4. 缓慢拔出内部旋转轴弹簧押头的调节螺丝 (H2 × 2 根 )。
5. 卸下内部旋转轴回复弹簧。

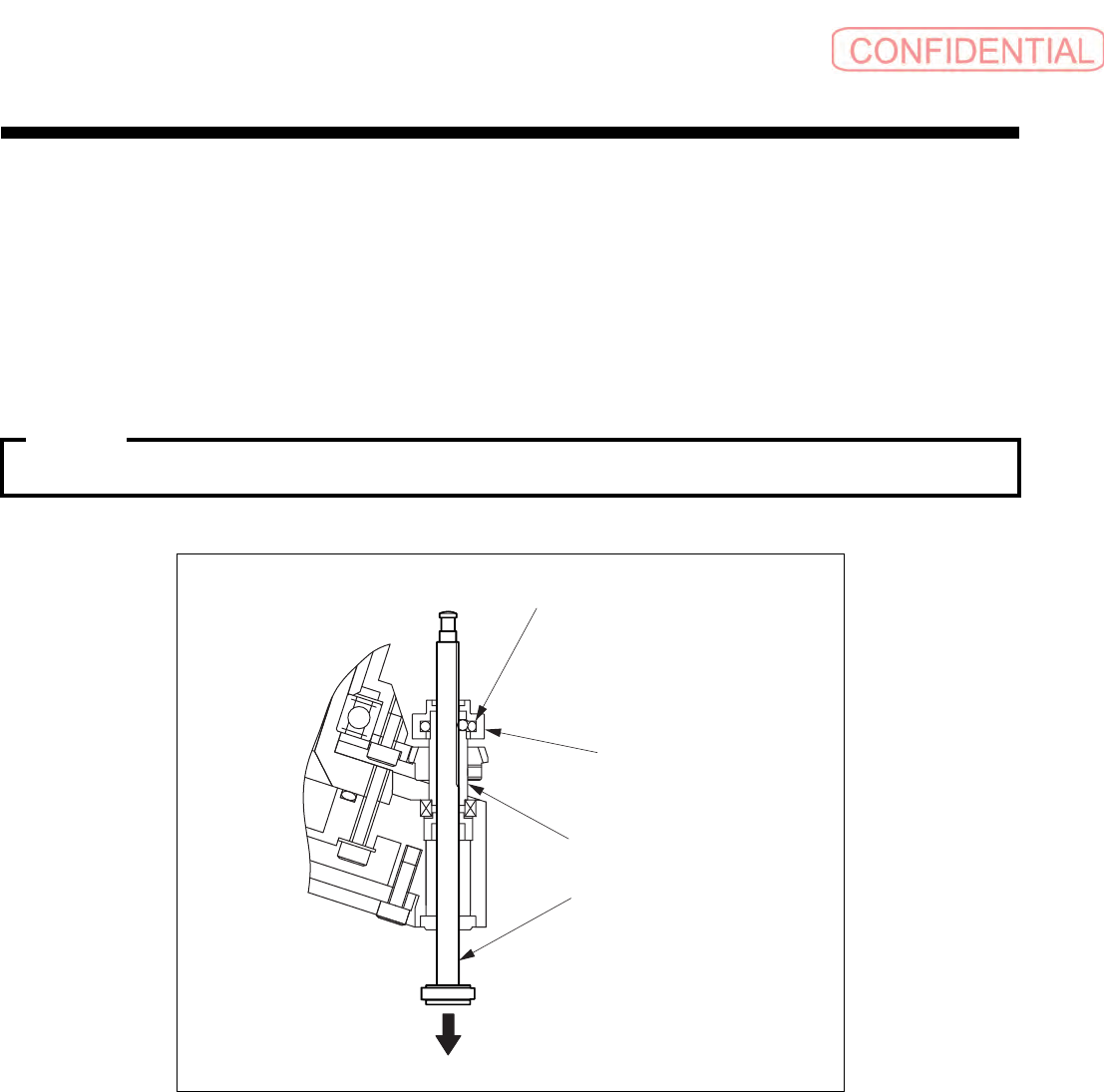

6. 取出内部旋转轴。
请注意不要让外部旋转轴上的钢球滚落下来。
注意
注意注意
注意 :
注意不要让钢球滚落下来 !
裂隙
外部旋转轴
内部旋转轴
拔出
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-55
7. 用带钩细金属线，将吸嘴弹簧取出。
8. 在内部旋转轴上喷清洁的空气喷气雾，上面涂润滑油。
润滑油：多用润滑油
( 美国 Wynn Oil Company 制 )
9.
在不取下硅酮环的状态下，用手塞进弹簧，将新吸嘴弹簧装进内部旋转轴。
10. 在
φ
2 的钢球上涂一薄层润滑油，放入内部旋转轴孔里。
11. 一边注意不要让放入内部旋转轴的钢球掉下，一边装入
φ
5.3 的 O 型环。
12. 在内部旋转轴上喷清洁空气喷气雾，在内部旋转轴表面和沟槽部分涂上润滑油。
13. 用清洁抹布将涂在上面的润滑油弄薄，擦去多余润滑油。
14. 像往孔里放外部旋转轴的钢球那样，将内部旋转轴插入吸嘴头里。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
一旦卸下硅酮环，容易发生龟裂，所以不要让硅环脱落。卸下后要用新品更换。
·如果在内轴
A
部涂过多滑脂，会发生高速摩擦问题，从而导致无法吸着。关于润滑油涂抹量，
要保证涂抹后看不出润滑油颜色。
·在内轴
B
部涂润滑油时，要保证涂后可以看见润滑油颜色。
吸嘴弹簧
2mm 刚球
细金属线
硅酮环
注意
注意注意
注意 :
B 部
A 部
警告
警告警告
警告 :
!
警告
警告警告
警告 :
!
保养篇
2. 维修检查
2-56
SI-F130
16.
在内部旋转轴上安装内部旋转轴回复弹簧。
17. 在内部旋转轴上安装内部旋转轴弹簧押头。安上调节螺丝 (H2 × 2 根 )，用扭矩
1.5kgf· cm 拧紧。
18. 用手按住内部旋转轴，确认其能自由活动。
19. 安装吸嘴。
注意沟槽方向 !
内部转轴弹簧押头
内部转轴回复弹簧
(2 个种类 )
