保养篇 保养篇 保养篇 保养篇 2. 维修检查 2-58 SI-F130 2.6 每 每 每 每 1 年的 维修·检查 年的维修· 检查 年的维修· 检查 年的维修· 检查 1 年的生产结束后，每天·每周的 检查、每 2 周、每 1 个月、每 3 个月、每 6 个月的维修检查之外， 还要进行以下维修 检查作业。 在进行检查作业 之前， SI-F130 电源关闭后，一定要 将工厂总电源线缆的原始电源关闭。 如果原始电源 处于开启状态下进行…
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-57
每 6 个月
(9) 2mm 的陶瓷球交换 ( 外部旋转轴侧 )
[
作业顺序 ]
1. 为了不弄丢 2mm 陶瓷球，在吸嘴头下面，准备白色抹布。
2. 用手抬起螺帽同时，取出 2mm 陶瓷球。
3. 在新 2mm 陶瓷球上，涂上多用润滑油。
4. 在竹竿前端涂上多用润滑油，安上新 2mm 陶瓷球。
5. 用手抬起螺帽的同时，插入附着在竹竿上的 2mm 陶瓷球。
6. 将螺帽插入外部旋转轴。
7. 确认内部旋转轴上下自由。
请确认外部旋转轴的陶瓷球放入了内部旋转轴孔里。
请一定要让内部旋转轴弹簧押头碰到底端安装，如果在中间位置，就会与
H
轴推杆相干扰，
导致吸着率恶化和装着歪斜。
(-) 螺丝刀
竹竿
多用润滑油
注意
注意注意
注意 :
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
2-58
SI-F130
2.6 每
每每
每 1 年的维修·检查
年的维修·检查年的维修·检查
年的维修·检查
1 年的生产结束后，每天·每周的检查、每 2 周、每 1 个月、每 3 个月、每 6 个月的维修检查之外，
还要进行以下维修检查作业。
在进行检查作业之前，
SI-F130
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
的受伤甚至死亡。
(1) 供料器滚子更换
[ 作业功能 ]
供料器滚子每在零件的吸着动作时，压着零件供料器的杆。交换这个供料器滚子。
[ 维修检查处 ]
前后供料器滚子
[ 维修检查时准备的物品 ]
2 个供料器滚子、润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )、清洁抹布、套筒扳手
[ 作业顺序 ]
1. 用套筒扳手卸下供料器滚子侧螺母，拔出供料器滚轴。
2. 交换供料器滚子。
3. 用清洁抹布清理供料器滚轴表面。
4. 检查轴上是否有异常磨损·裂隙。
用手指在供料器滚轴表面涂上一薄层润滑油。用清洁抹布擦去多余润滑油
5. 用手指在供料器滚子两端表面涂上一薄层润滑油。用清洁抹布擦去多余润滑油。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
6. 按相反顺序装配。
7. 用手指确认滚子是否顺滑地旋转。
8. 调整高度。
注意
注意注意
注意 :
螺母
供料器滚轴
供料器滚子
涂润滑油
警告
警告警告
警告 :
!
保养篇
保养篇保养篇
保养篇
2. 维修检查
SI-F130
2-59
每 1 年

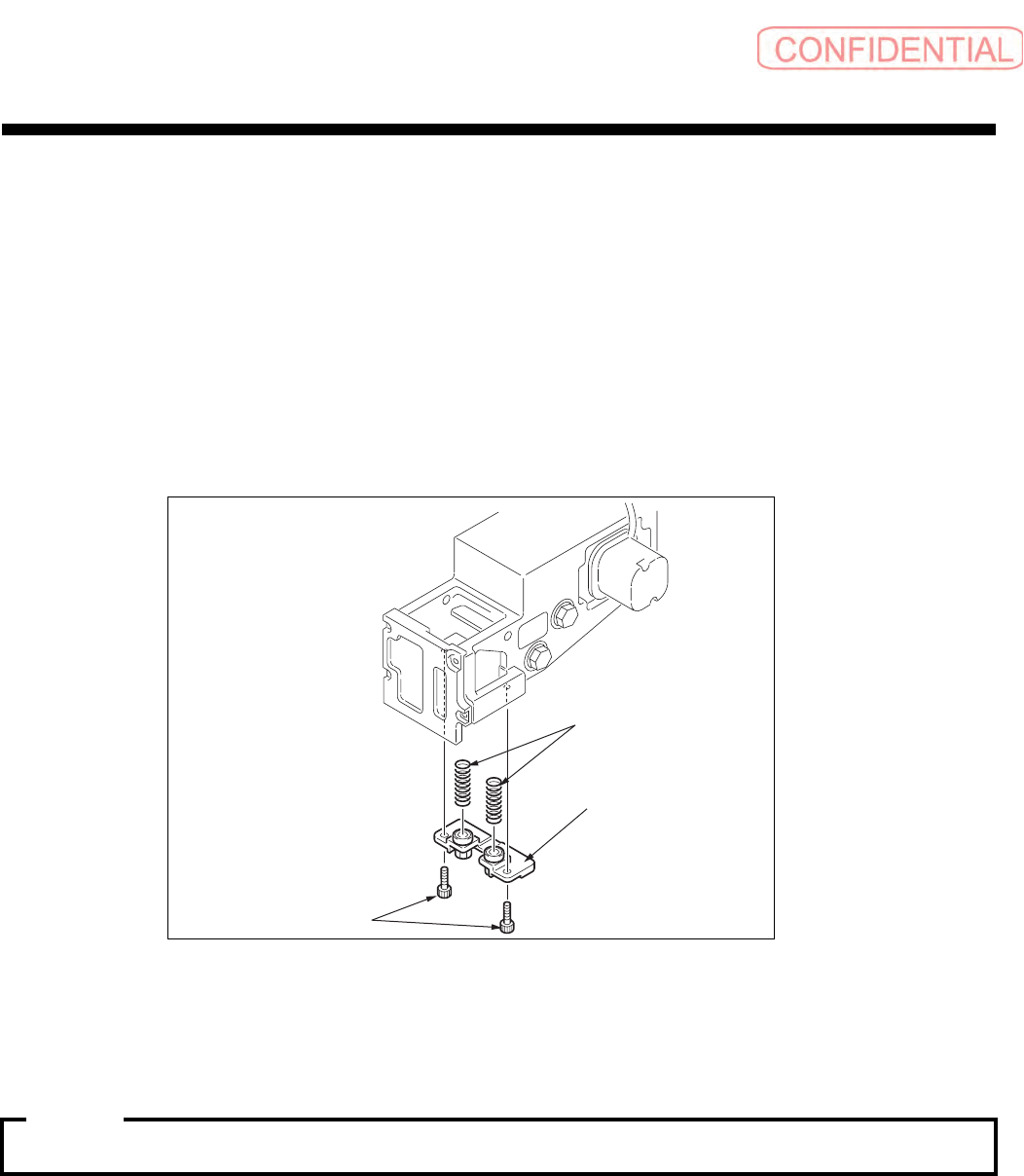

(2) 供料器部凸轮用压缩弹簧的交换
[ 作业功能 ]
前后 2 处供料器的凸轮用压缩弹簧在每次零件吸着动作时反复伸缩。为保证确实的吸着动作持
续进行，每
1 年 （作业 5100 小时）更换一次。
[ 维修检查处 ]
前后 2 处供料器的凸轮用压缩弹簧
[ 维修检查时准备的物品 ]
供料器凸轮用压缩弹簧 4 根、六角扳手、润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )、
清洁抹布
[ 作业顺序 ]
1. 卸下供料器下部固定弹簧压板的 2 根六角有孔螺栓。
2. 卸下弹簧。
3. 在 2 根新弹簧上涂一薄层润滑油。用清洁抹布擦去多余润滑油。
如果残留多余润滑油，附着在基板和零件上导致产品质量问题，所以一定要擦除多余润滑油。
4. 用棉棒等擦掉附着在弹簧压板底座上的脏润滑油，涂润滑油。
5. 将 2 根弹簧插入弹簧压板底座。这时，目视确认弹簧确实正好嵌入上侧弹簧座。
6. 用 2 根六角有孔螺栓安装弹簧压板。
凸轮用压缩弹簧
弹簧押头板
六角有孔螺栓
注意
注意注意
注意 :
