零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-16 SI-F130/SI-F 209 显示供给部信息输 入画面，请选择 供給形式名稱 ( 供给形式名称 ) ，设定适当的信息。 换行输入完 成后，点击 下一頁 ( 下一页 ) 。 图 1.4- 4 供给部信息输 入 画面 显示 吸著、廢棄 ( 吸着、废弃 ) 画面 （此处是手动吸 着） ， 所以请选择吸着吸嘴，按 ST AR T 钮。…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-15
显示脚信息设定画面，点击 圖解說明 ( 图解说明 ) 钮，参考显示的脚参数内容，输入各项目，点击
下一頁 ( 下一页 )。
（该画面的项目输入，通过
關閉 ( 关闭 ) 点击，能够全部跳过。）
图
1.4-2
腳情報
(
脚信息
)
输入
图
1.4-3
图解说明
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-16
SI-F130/SI-F209

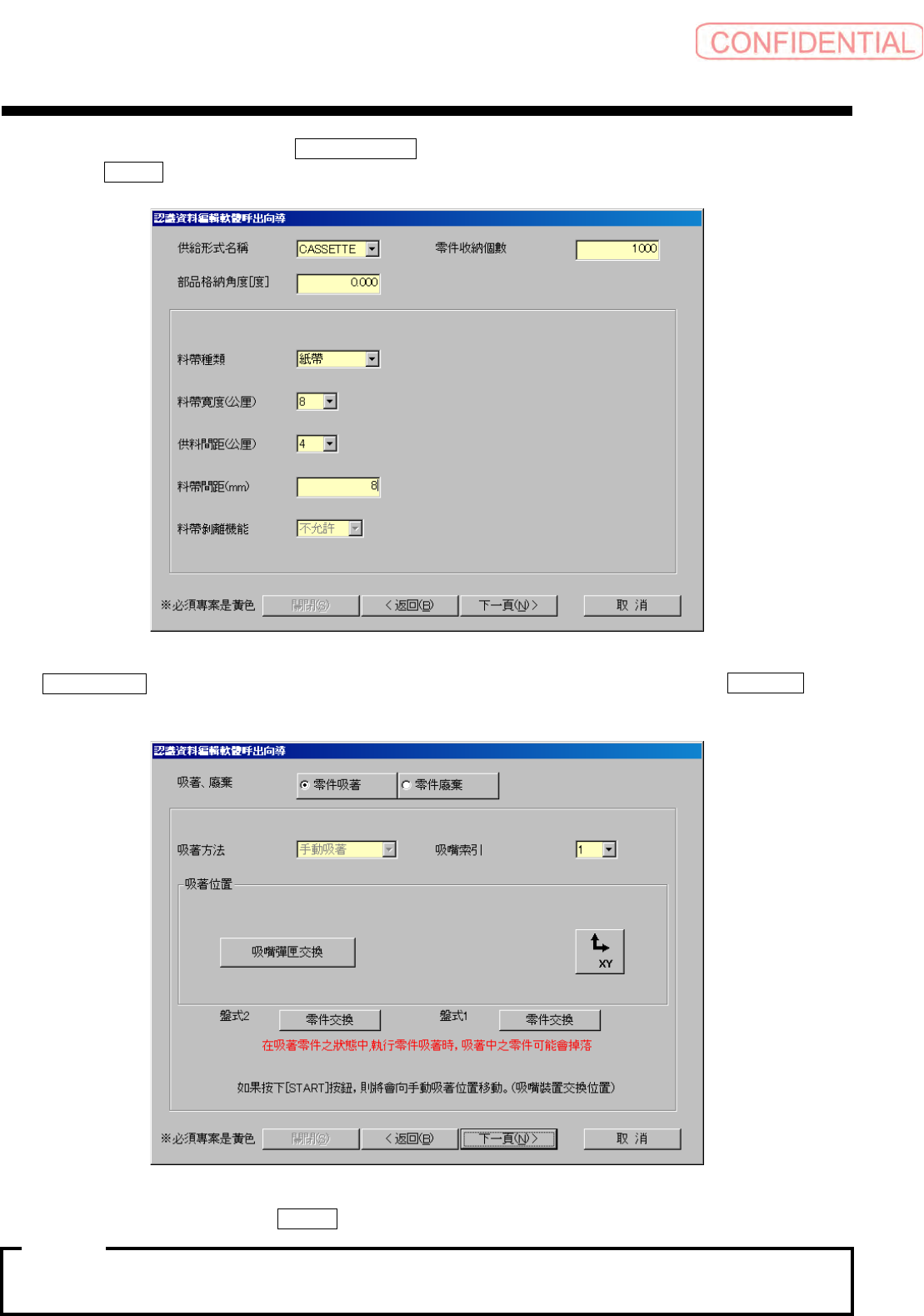

显示供给部信息输入画面，请选择 供給形式名稱 ( 供给形式名称 )，设定适当的信息。换行输入完
成后，点击
下一頁 ( 下一页 )。
图
1.4-4
供给部信息输入
画面
显示 吸著、廢棄 ( 吸着、废弃 ) 画面 （此处是手动吸着），所以请选择吸着吸嘴，按 START 钮。
将吸嘴头移动至手动吸着位置。
图
1.4-5
吸著廢棄
(
吸着废弃
)
指示
画面
用手将零件吸着至吸嘴上，点击 下一頁 ( 下一页 )。
·
··
·
从供料器等开始进行自动吸着的信息，需要输入基本信息输入画面的零件长度。
·
··
·
从供给部进行零件的自动吸着时，吸着前，请安装所使用的吸嘴，向供给部供给零件。
注意
注意注意
注意 :
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-17
显示 認識開始 ( 认识开始 ) 画面，按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
1.4-6
認識開始
(
认识开始
)
画面
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料编辑 ) 画面。
（请一定要用
START 钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 )。）
图
1.4-7
認識資料編輯
(
认识资料编辑
)
画面
