零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 2-40 SI-F130/SI-F 209 会出现 認識開始 ( 认识开始 ) 画面，所以按 ST AR T 钮，将欲吸着的零 件向指示的相机位置移动。 图 1.6- 5 認識開始 ( 认识开始 ) 画面 然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料 编辑 ) 画面。 （请一定要用 ST AR T 钮，将零件…
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-39

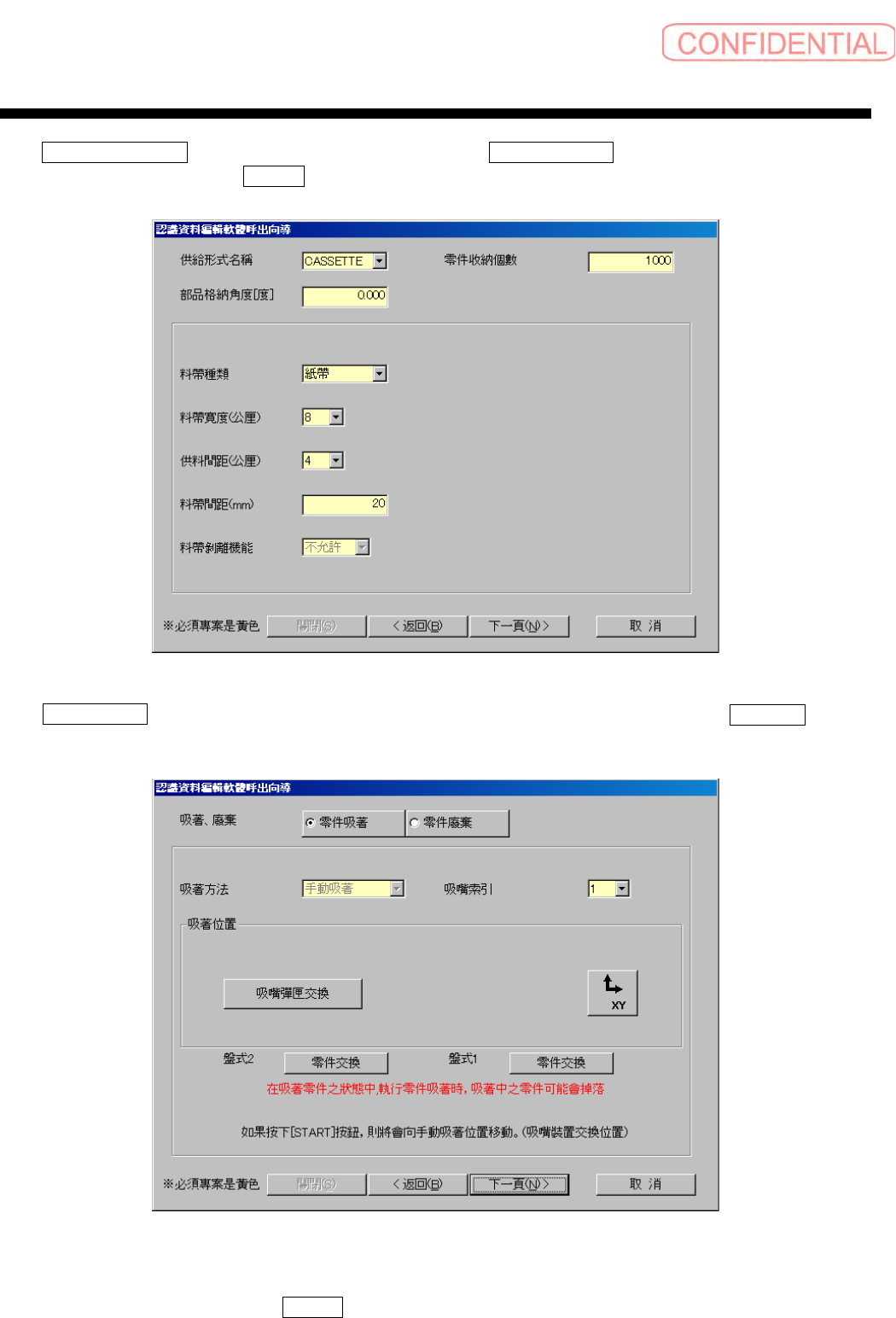

显示 供給部情報輸入 ( 供给部信息输入 ) 画面，请选择 供給形式名稱 ( 供给形式名称 )，设定适当
的信息。输入结束后，点击
下一頁 ( 下一页 )。
图
1.6-3
供给部信息输入
画面
显示 吸著、廢棄 ( 吸着、废弃 ) （此处是手动吸着）画面，请选择吸着的吸嘴，按 START 钮。将
吸嘴头移动至手动吸着位置。
图
1.6-4
吸著、廢棄
(
吸着、废弃
)
指示
画面
用手将零件吸着至吸嘴上，点击 下一頁 ( 下一页 )。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-40
SI-F130/SI-F209

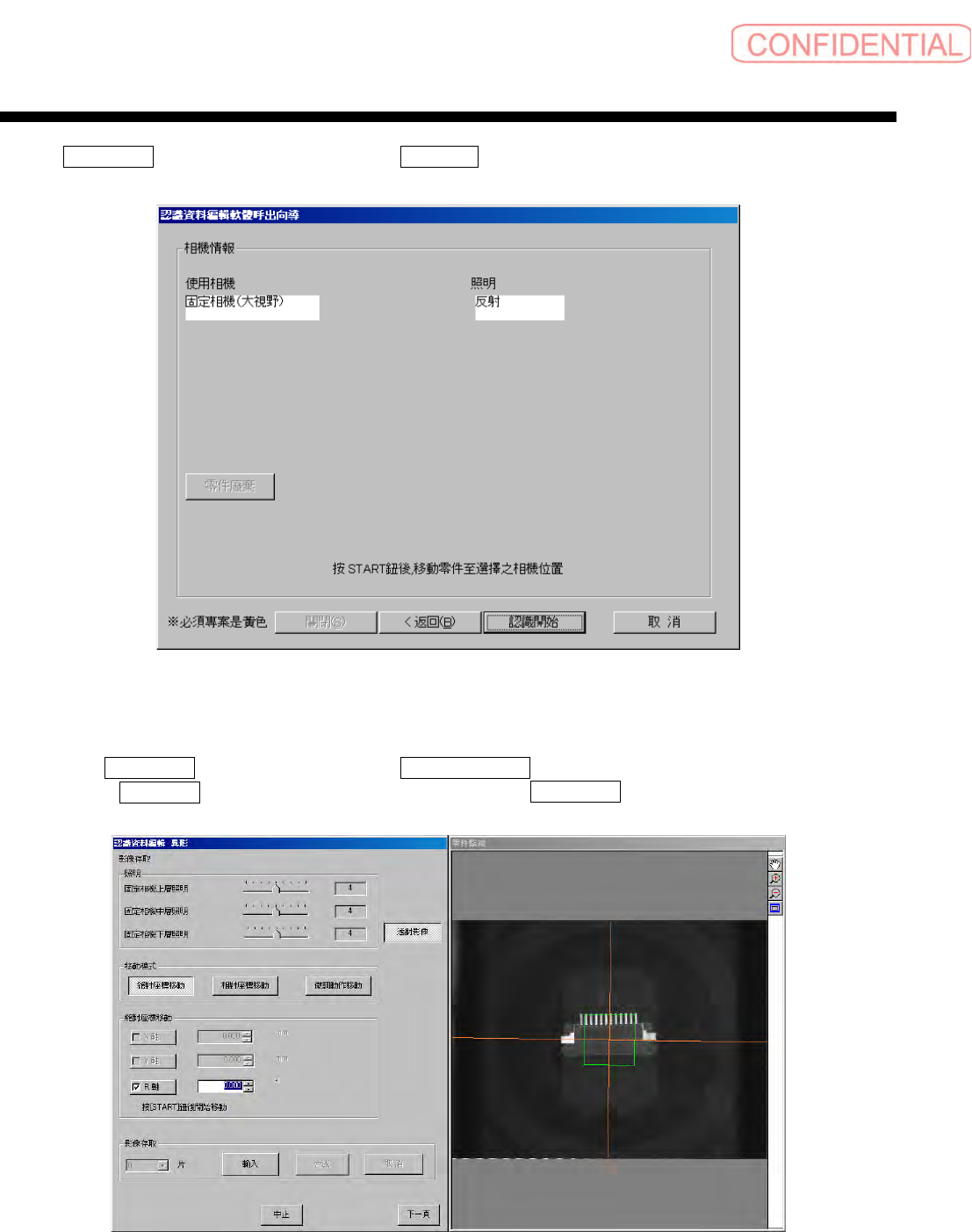

会出现 認識開始 ( 认识开始 ) 画面，所以按 START 钮，将欲吸着的零件向指示的相机位置移动。
图
1.6-5
認識開始
(
认识开始
)
画面
然后，点击 認識開始 ( 认识开始 ) 钮，调出 認識資料編輯 ( 认识资料编辑 ) 画面。
（请一定要用
START 钮，将零件移动至相机位置后，执行 認識開始 ( 认识开始 )。）
图
1.6-6
認識資料編輯
(
认识资料编辑
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-41

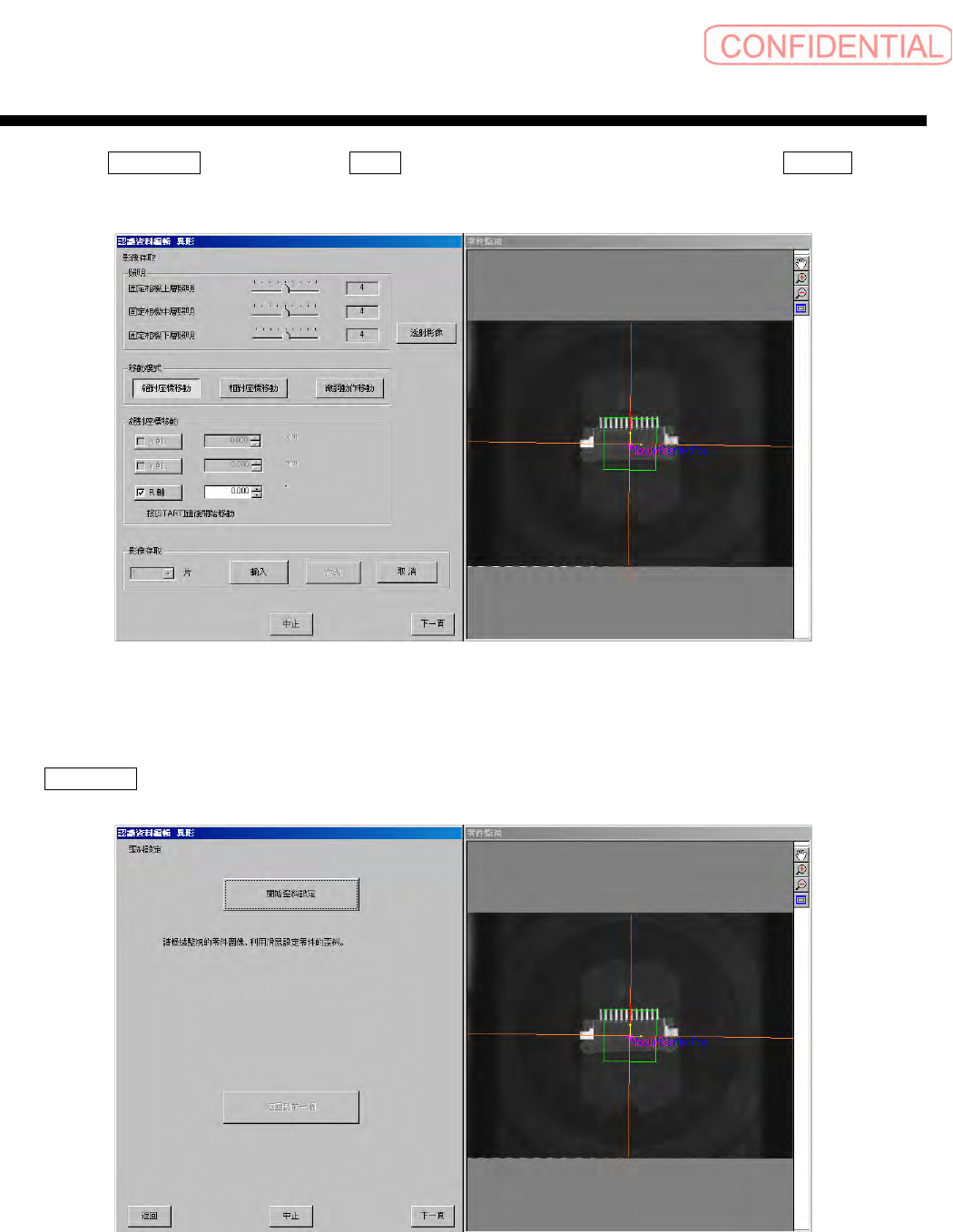

首先，点击 影像存取 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，存取零件的透射影像，点击 下一頁 ( 下一
页
)。
图
1.6-7
影像存取
(
影像存取
)
后
执行 歪斜設定 ( 歪斜设定 )。
图
1.6.1-1
歪斜設定
(
歪斜设定
)
画面
