操作篇 操作篇 操作篇 操作篇 6. 资料编集 SI-F130 6-59 [ 画面说明 ] 定位標記形式 ( 定位标记形式 ) : 将基板上的 定位標記形式 ( 定位标记形式 ) 由列表的第一行 一个一个全部输入。 三角的 定位標記 ( 定位标记 ) 方向以不同的标 记输入。 顏色‧形狀 ( 颜色 · 形状 ) : 定位标记有以下的 种类。 判定值 ( 判定值 ) 值是 1 ～ 1000 (100 0 比较严格 ) 形状的一致指数。 照…
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-58
SI-F130
坐标位置的教示完毕后，点击 執行認識 ( 执行认识 ) 钮，确认定位点是否可认识。
认识成功时，主画面左下角会出现 「定位標記認識成功」
( 定位标记认识成功 ) 的信息。
认识失败时，同样的，会出现 「定位標記認識失敗」
( 定位标记认识失败 ) 的信息，调整基板相
机照明等后，请再按
執行認識 ( 执行认识 ) 钮，执行认识确认。
有关全部的定位点
ID，执行上述的操作。
教示完毕后，点击
結束 ( 结束 ) 钮。关闭 教示定位標記點 ( 教示定位点标记点 ) 对话框。
选择
▼檔案 ( ▼文件 ) 菜单的 儲存 ( 储存 ) 钮，储存已教示的资料。
·定位点的坐标位置是将零件以装着坐标位置为基准点。执行教示时，教示的基板为主要基板，
用其机种资料生产全部的基板。
·根据设计好定位点坐标位置的基板资料，输入时，不执行教示的基板完成精度会提高。
·做为定位点
ID
对象，未连结位于装着的定位点时，无法按
執行認識
(
执行认识
)
钮。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-59

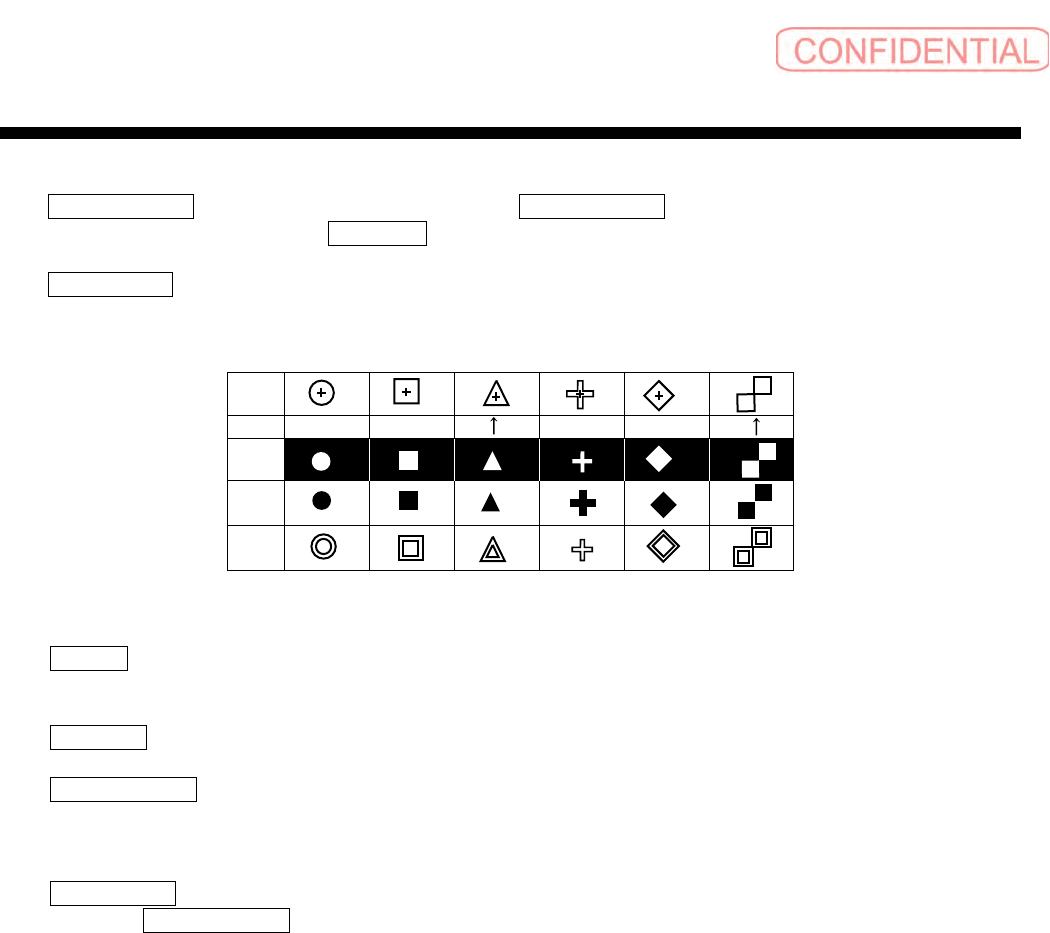

[ 画面说明 ]
定位標記形式 ( 定位标记形式 ) : 将基板上的 定位標記形式 ( 定位标记形式 ) 由列表的第一行
一个一个全部输入。三角的
定位標記 ( 定位标记 ) 方向以不同的标记输入。
顏色‧形狀 ( 颜色· 形状 ) : 定位标记有以下的种类。
判定值 ( 判定值 )
值是 1 ～ 1000 (1000 比较严格 ) 形状的一致指数。
照明層級 ( 照明层级 ) ： 输入定位认识时的照明层级 (1 ～ 8)。
尺寸容許範圍 ( 尺寸容许范围 )
一般输入 「0」。对于标记尺寸 X,Y , 将找到的标记的尺寸容许范围以百分比输入表示。也可使
用于认识结果的判断。
定位標記點 ( 定位标记点 )
输入全部 定位標記形式 ( 定位标记形式 ) 的基板上的坐标位置及认识范围等。
形状
方向
白
黑
轮廓
无
无
无
无
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-60
SI-F130
选择圆形 （白、黑）的场合
直径：输入圆的直径。
选择圆形 （二重）形状的场合
外侧直径：输入外侧圆的直径。
内侧直径：输入内侧圆的直径。
选择十字形形状的场合
宽度：
输入宽度。
高度：输入高度。
厚度：输入厚度。
选择圆形、十字形以外形状的场合
宽度：
输入宽度。
高度：输入高度。
直径
外侧
内侧
宽度
高度
厚度
宽度
高度
宽度
高度
宽度
高度
宽度
高度
