零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-70
SI-F130/SI-F209

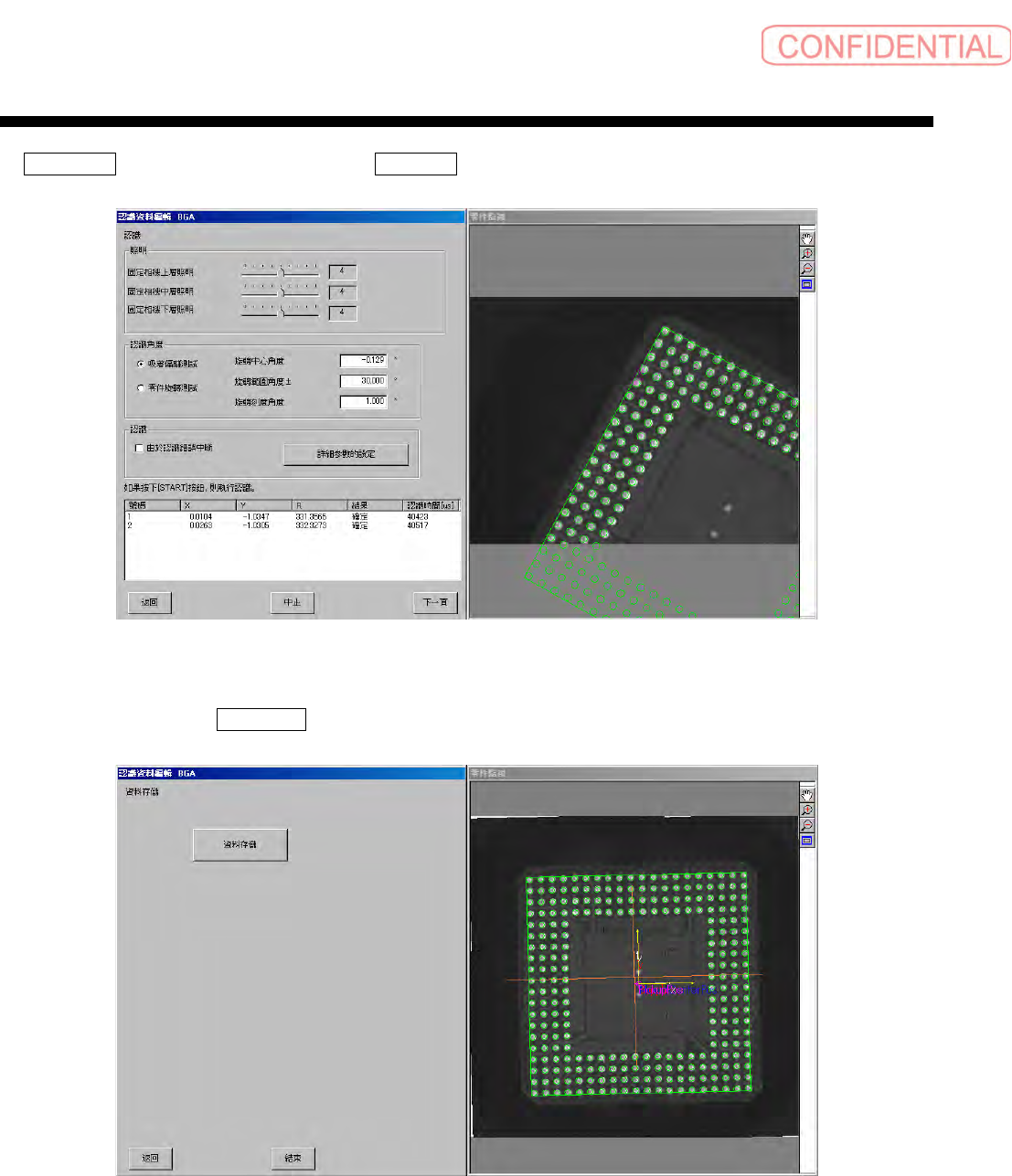

向 認識開始 ( 认识开始 ) 画面移动，按 START 钮，执行认识。
图
1.8-12
認識
(
认识
)
画面
若认识结果满意，点击 資料存儲 ( 资料存储 )，储存资料，结束。
图
1.8-13
資料存儲
(
资料存储
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-71
1.8.1 执行分割移动量自动算出的情况
执行分割移动量自动算出的情况执行分割移动量自动算出的情况
执行分割移动量自动算出的情况
上述分割移动量是输入设定的，在此自动计算移动量。
首先，设定分割数，将移动模式切换到微调动作移动。

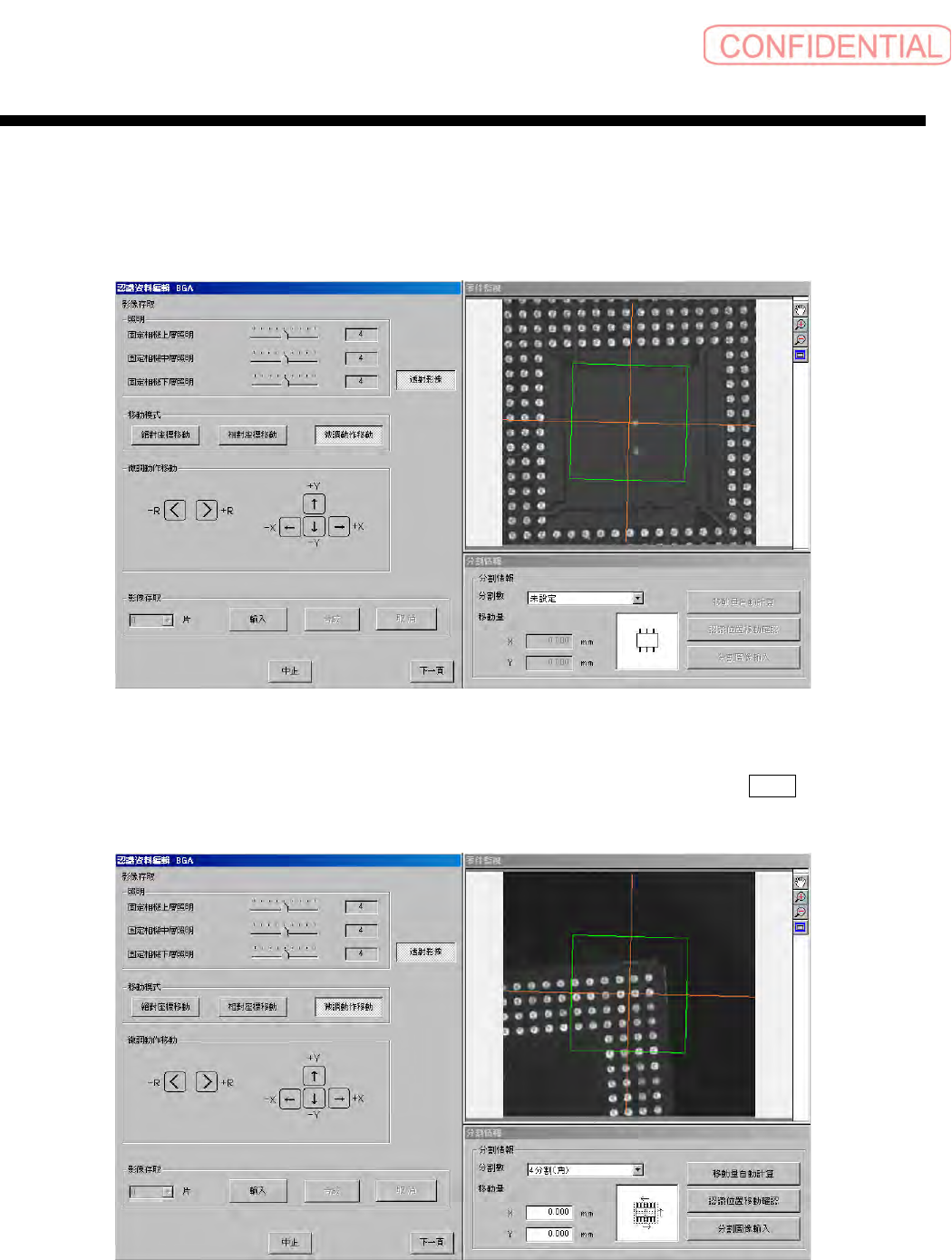

图
1.8.1-1
認識資料編輯
(
认识资料编辑
)
用游标键将 XY 移动到 4 角，分别在每个地点点击 「影像存取」 ( 影像存取 ) 的 輸入 ( 输入 ) 钮，
存取影像。
图
1.8.1-2
影像存取
(
影像存取
)1
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-72
SI-F130/SI-F209

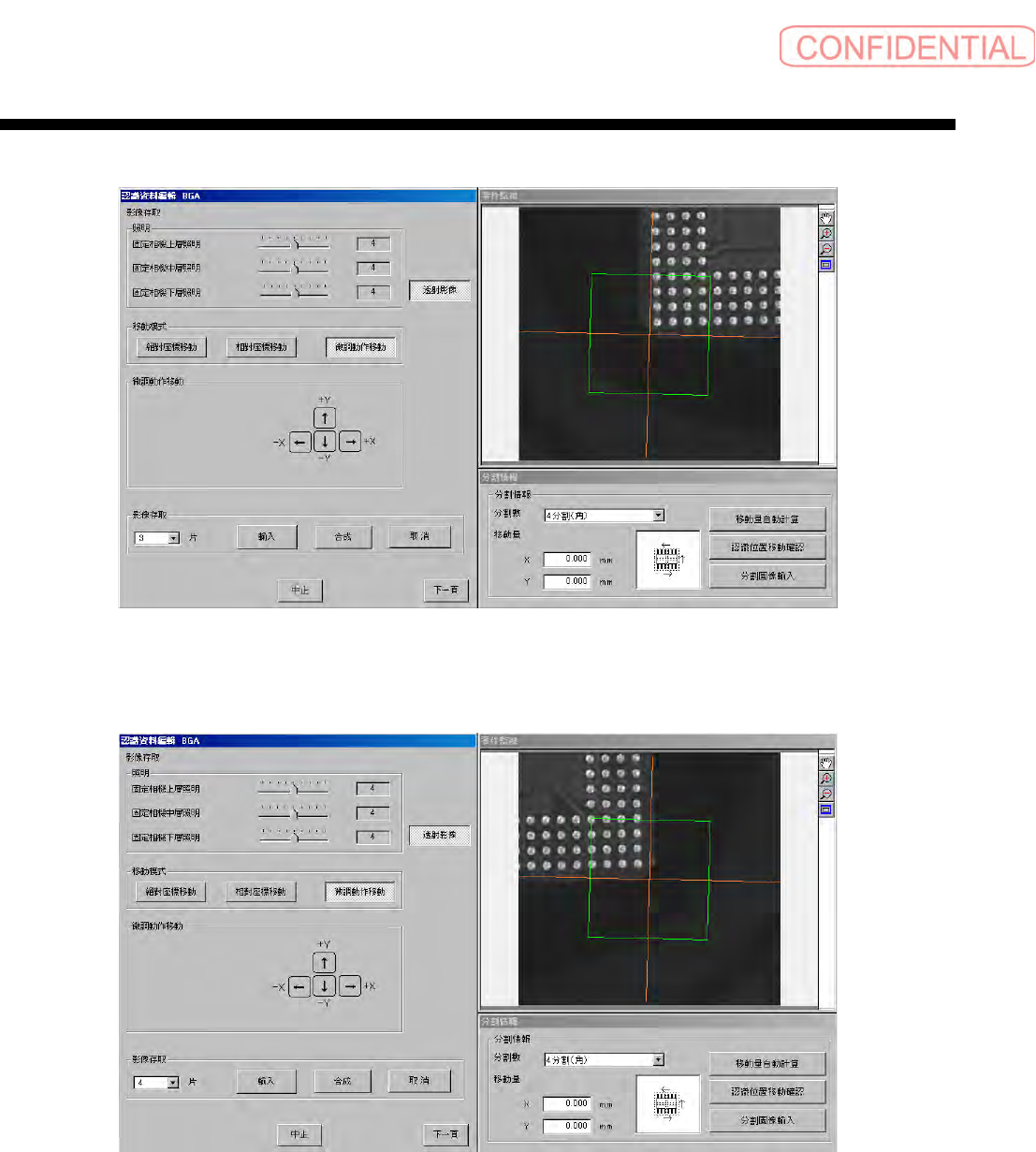

图
1.8.1-3
影像存取
(
影像存取
)2
图
1.8.1-4
影像存取
(
影像存取
)3
