零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-34
SI-F130/SI-F209
設定腳 ( 设定脚 ) － 追加 ( 追加 ) ：在设定画面上，进行脚信息的追加。
設定腳 ( 设定脚 ) － 刪除 ( 删除 ) ：将选择中被设定的脚删除。
設定腳 ( 设定脚 ) － 位置 ( 位置 ) ：用鼠标更改选择中设定脚的位置·间距·角度。在监视上点击
鼠标右键取消。按下
SHIFT 键时，不回转。
腳設定 ( 脚设定 ) － 尺寸 ( 尺寸 ) ：用鼠标更改选择中设定脚的尺寸。在零件监视上右点击，取
消。
腳設定 ( 脚设定 ) － 明細 ( 明细 ) ：
显示参数设定画面，将设定选择中的脚设定信息的设定值反映
在零件监视上。
腳 ( 脚 ) － 追加 ( 追加 ) ：用鼠标为选择中脚设定追加脚。在零件监视上点击右键取消。
腳 ( 脚 ) － 刪除 ( 删除 ) ：用鼠标将选择中脚设定的脚删除。在零件监视上点击右键取消。
详细设定画面

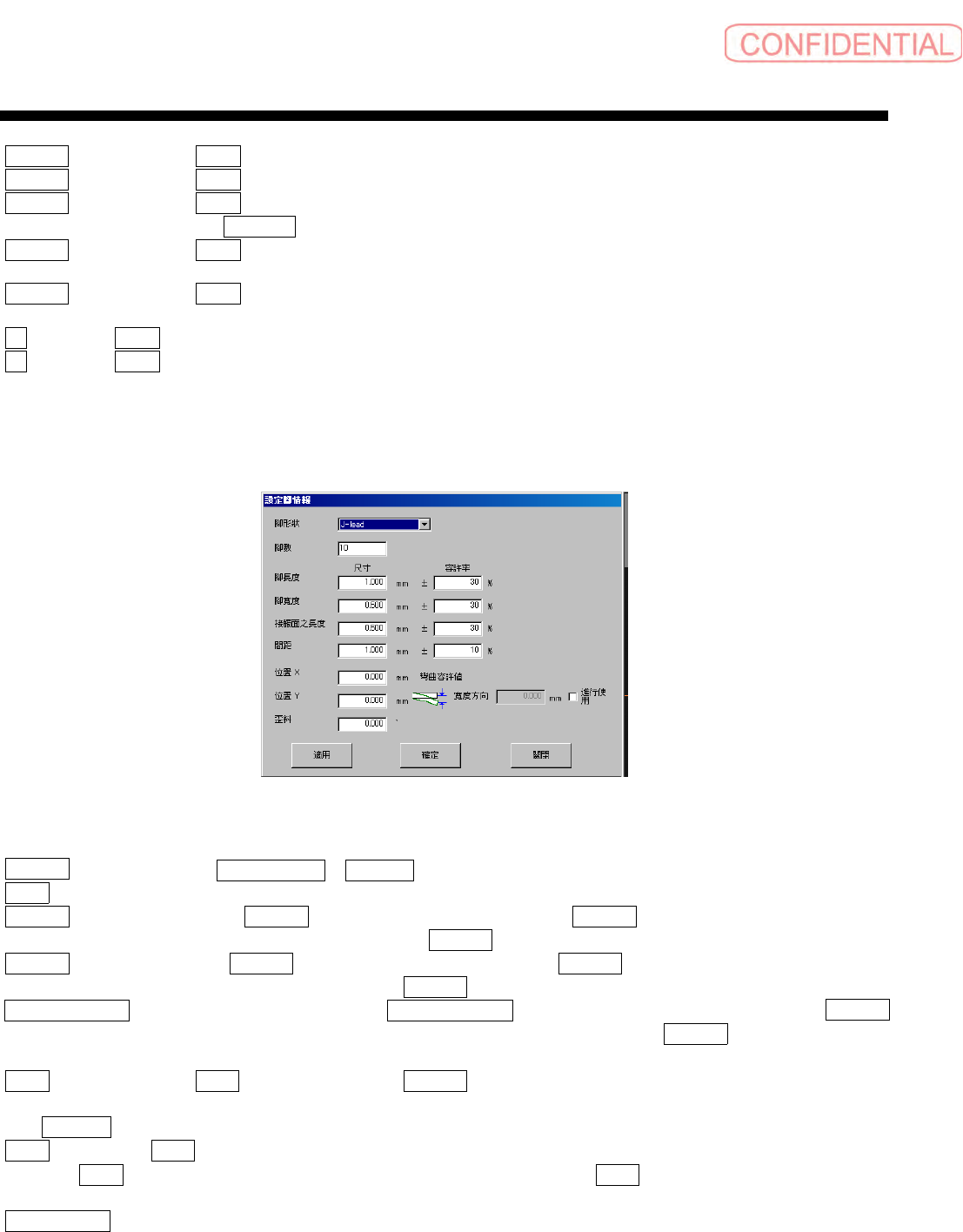

详细设定画面，将选择脚设定的信息在如下设定画面上进行确认、更改。
图
3.4.5-2
設定腳情報
(
设定脚信息
)
画面
腳形狀 ( 脚形状 ) ：从 Gull-wing 、 J-lead 中选择。
腳數 ( 脚数 ) ：设定脚数。
腳長度 ( 脚长度 ) ：设定 腳長度 ( 脚长度 ) 的长度 （尺寸）、 容許率 ( 容许率 )。长度 （尺寸）
用
mm 为单位，可以设定到小数点后 3 位。 容許率 ( 容许率 )，可以设定为 1~99 间的整数值。
腳寬度 ( 脚宽度 )：设定 腳寬度 ( 脚宽度 ) 的宽度 （尺寸）、 容許率 ( 容许率 )。宽度 （尺寸）用
mm 为单位，可以设定到小数点后 3 位。 容許率 ( 容许率 )，可以设定为 1~99 间的整数值。
接觸面之長度
(
接触面的长度
)
：设定脚的
接觸面之長度
(
接触面的长度
)
的长度 （尺寸）、
容許率
( 容许率 ) 。长度 （尺寸）用 mm 为单位，可以设定到小数点后 3 位。 容許率 ( 容许率 )，可以
设定为
1~99 间的整数值。
間距 ( 间距 ) ：设定 間距 ( 间距 ) 的尺寸、 容許率 ( 容许率 )。尺寸用 mm 为单位，可以设定到小
数点后
3 位。
容許率 ( 容许率 )，可以设定为 1~99 间的整数值。
位置 ( 位置 ) · 歪斜 ( 歪斜 ) ：设定脚设定中心位置设定脚设定的中心位置·歪斜。（距吸嘴的距
离）
位置 ( 位置 ) 以 mm 为单位，可以设定到小数点后 3 位。 歪斜 ( 歪斜 ) 以 deg 为单位，在
0~360 之内，可以设定到小数点后 3 位。
彎曲容許值 ( 弯曲容许值 ) ：宽度方向 （Y）的弯曲容许值，用 mm 单位，可以设定到小数点后 3
位。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-35
3.4.6 锡球设定画面
锡球设定画面锡球设定画面
锡球设定画面
图
3.4.5-3
錫球設定
(
锡球设定
)
画面
錫球格網 ( 锡球格网 ) － 追加 ( 追加 ) ：在设定画面上进行锡球格网信息的追加。
錫球格網 ( 锡球格网 ) － 刪除 ( 删除 ) ：删除被选择的锡球格网。
錫球格網 ( 锡球格网 ) － 位置 ( 位置 ) ：
用鼠标更改被选择的锡球格网
的
位置、间距、角度。在零
件监视上右点击取消
。
錫球格網 ( 锡球格网 ) － 尺寸 ( 尺寸 ) ：用鼠标更改被选择的锡球格网的尺寸。在零件监视上右点
击取消。
錫球格網 ( 锡球格网 ) － 明細 ( 明细 ) ：显示设定画面，设定被选择的锡球格网的信息。
錫球 ( 锡球 ) － 追加 ( 追加 ) ：在被选择锡球格网上用鼠标追加锡球。锡球被显示在零件监视上。
在零件监视上右点击取消。
錫球 ( 锡球 ) － 刪除 ( 删除 ) ：在被选择锡球格网上用鼠标删除锡球。在零件监视上右点击取消。
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-36
SI-F130/SI-F209
详细设定画面
详细设定画面在如下设定画面上确认、更改选择锡球格网信息。
图
3.4.5-4
錫球格網情報
(
锡球格网信息
)
画面
錫球個數 ( 锡球个数 ) ：设定收纳锡球的领域数。设定范围， 1 ≦锡球个数≦ 100。
錫球直徑 ( 锡球直径 ) ： 设定 錫球直徑 ( 锡球直径 ) （尺寸）、 容許率 ( 容许率 )。直径 （尺寸）
以
mm 为单位时可以设定到小数点后 3 位。设定范围， 0< 直径≦ 10mm。
間距 X ( 间距 X) ：设定 X 方向的间距 （尺寸）、 容許率 ( 容许率 )。间距 （尺寸）以 mm 为单位
时可以设定到小数点后
3 位。设定范围，锡球直径＜间距≦ 100。
間距 Y ( 间距 Y) ：设定 Y 方向的间距 （尺寸）、 容許率 ( 容许率 )。间距 （尺寸）以 mm 为单位
时可以设定到小数点后
3 位。设定范围，锡球直径＜间距≦ 100。
位置 ( 位置 )· 歪斜 ( 歪斜 ) ：设定锡球格网的中心位置、歪斜。 位置 ( 位置 )、 歪斜 ( 歪斜 ) 是
对吸嘴中心的相对距离和角度。位置以
mm 为单位时可以设定到小数点后 3 位。歪斜以 deg 为
单位在
0~360 范围内可以设定到小数点后 3 位。
