操作篇
4. 自动生产
4-40
SI-F130

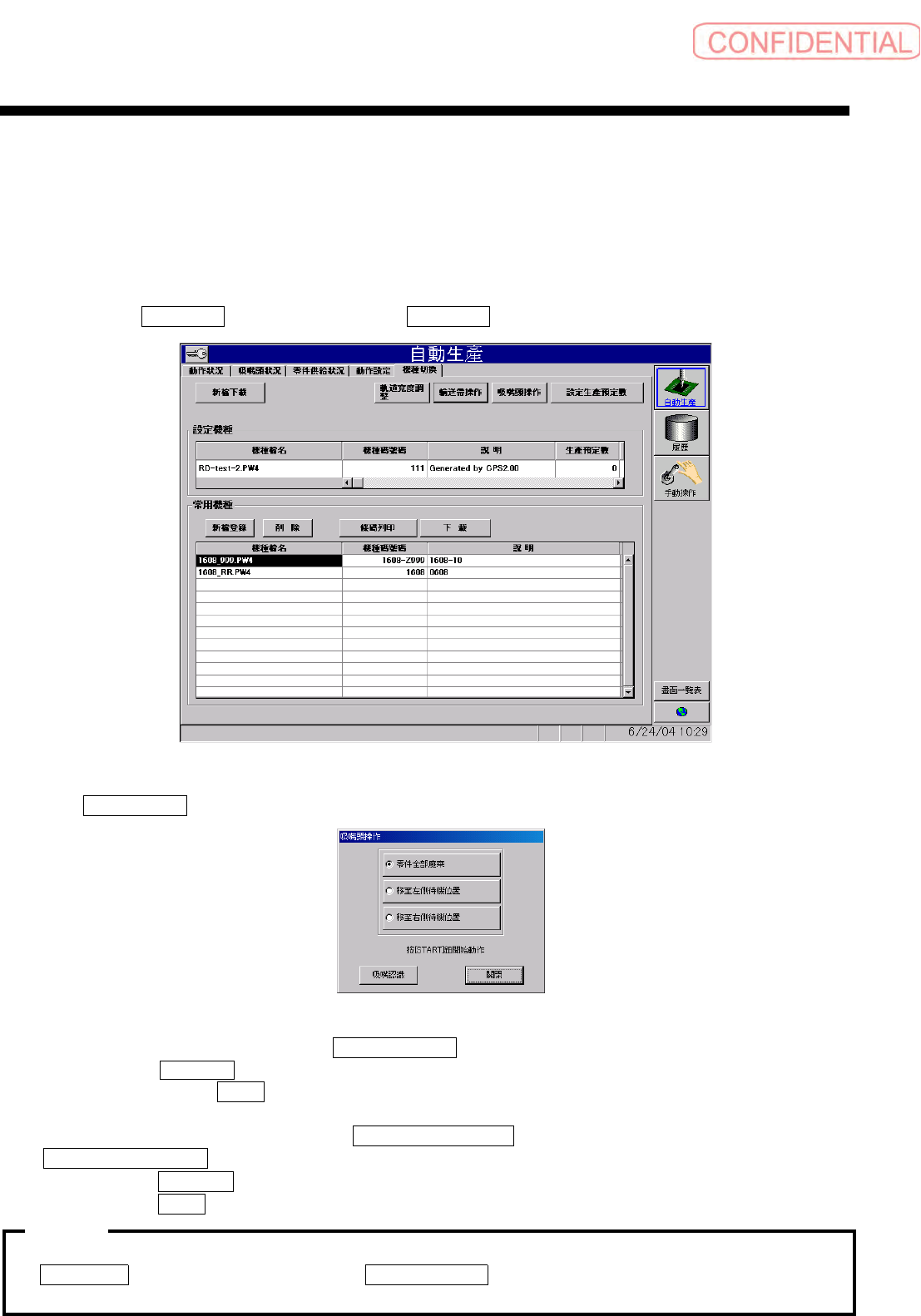

4.4.5 装着吸嘴头的操作
（ 1）零件废弃及吸嘴头移动
[ 操作功能 ]
在机种切换时操作装着吸嘴头 ，执行废弃吸着中的全部零件，或移动至左边或右边的吸嘴头待
机位置。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单→ 機種切換 ( 机种切换 ) 标签，会出现以下的画面。
图
4.4.5-1
自動生產－機種切換
(
自动生产－机种切换
)
画面
点击 吸嘴頭操作 ( 吸嘴头操作 ) 钮，会出现以下的对话框。
图
4.4.5-2
吸嘴頭操作
(
吸嘴头操作
)
画面
将吸着中的全部零件废弃时，点击 零件全部廢棄 ( 零件全部废弃 ) 选项钮。
按操作面板的
START 钮，将装着吸嘴头移动至废弃位置，废弃吸着中的全部零件。
零件全部废弃后点击
關閉 ( 关闭 ) 钮 , 对话框消失。
装着吸嘴头移动至待机位置时，点击
移至左側待機位置 ( 移至左侧待机位置 ) 单选钮或
移至右側待機位置 ( 移至右侧待机位置 ) 单选钮。
按操作面板的
START 钮，开始移动至待机位置。
移动结束后按
關閉 ( 关闭 ) 钮，对话框消失。
在自动生产途中执行 「零件全部廢棄」
(
零件全部废弃
)
、「 吸嘴認識」
(
吸嘴认识
)
时，首先
動作設定
(
动作设定
)
按指定画面的
NC
資料重設
(NC
资料重设
)
钮，请重设在此之前已
结束步骤的号码。
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-41

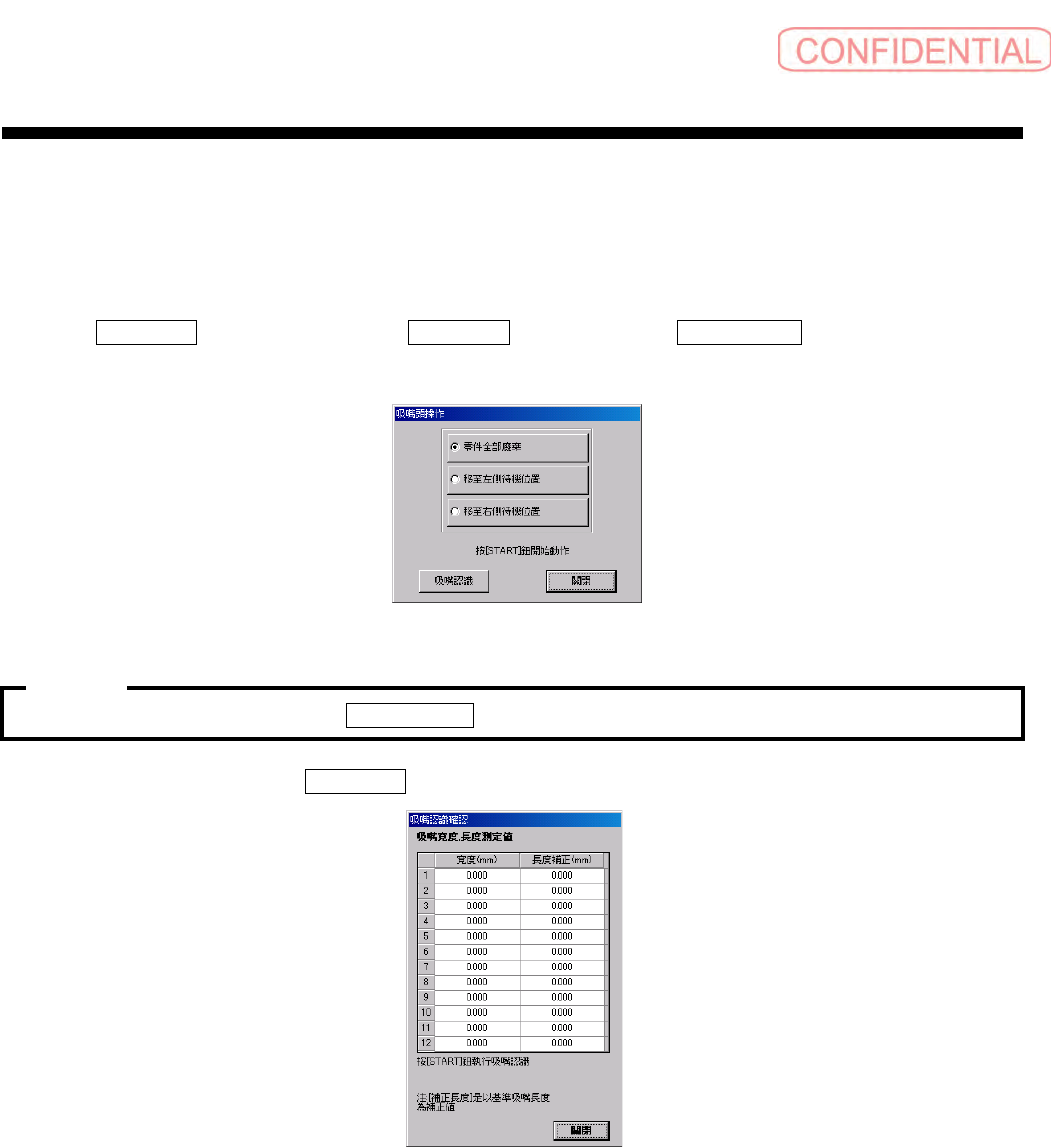

（ 2）吸嘴认识
[ 操作功能 ]
交换吸嘴头的吸嘴后，须以相机认识测定安装于吸嘴头的吸嘴的长度及宽度，须先使机器认识吸
嘴。
[ 操作顺序 ]
点击
自動生產
(
自动生产
)
画面→
機種切換
(
机种切换
)
的
吸嘴頭操作
(
吸嘴头操作
)
钮，
会出现以下的吸嘴头操作对话框。
图
4.4.5-3
吸嘴頭操作
(
吸嘴头操作
)
对话框
原点回复未结束时，无法点击
吸嘴頭操作
(
吸嘴头操作
)
钮。
点击吸嘴头操作对话框的 吸嘴認識 ( 吸嘴认识 ) 钮，表示吸嘴认识确认对话框。
图
4.4.5-4
吸嘴認識確認
(
吸嘴认识确认
)
对话框
在此对话框表示之前，会表示出先前相机认识测定的吸嘴尺寸，此尺寸未必与实际安装吸嘴的尺
寸一致。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-42
SI-F130
寬度
(
宽度
)
栏中表示安装的吸嘴宽度的实测值，
長度補正值
(
长度补正值
)
栏中表示与机
器资料中登录基准吸嘴长度的补正值。
即使切断电源也能储存吸嘴尺寸的测定值。
即使点击
吸嘴頭狀況
(
吸嘴头状况
)
画面的
吸嘴認識
(
吸嘴认识
)
钮，也会表示吸嘴头操作
对话框。
按 START 钮时，使相机开始认识吸嘴测定动作。
测定结束后，更新表示吸嘴的尺寸。
吸嘴认识结束后，请点击
關閉 ( 关闭 ) 钮并回至 吸嘴頭操作 ( 吸嘴头操作 ) 对话框，再在吸
嘴头操作选择
關閉 ( 关闭 ) 钮回到 機種切換 ( 机种切换 ) 画面。
读取机种资料后，表示吸嘴头中装着的吸嘴与使用资料不符时的信息。
注意
注意注意
注意 :
注意
注意注意
注意 :
