手动控制器篇
5. 零件交换作业
SI-F130
5-7
5.2.2 用条形码器读取号码的格式
条形码器规格请参照 [8.3 条形码读取器规格 ]。
·
Type A 的情况
图
5-5
· Type B 的情况
图
5-6
· Type C 的情况
图
5-7
※ 接受订货者号码是登录 EIAJ ( 日本电子机械工业会 ) 企业类别的号码
零件码（最大 12 位）
任意码
( 每个料卷带特有英文数字 )
空格
零件码（最大
12 位）
零件个数（不确认）
空格
零件码（最大
12 位）
显示零件码信息的识别号码“
1”( 固定 )
显示零件码信息的识别号码“2”( 固定 )
空格
序列码 ( 最大 12 位。全部确认 )
接受订货者号码
( 最大 6 位。不确认 )
手动控制器篇
5. 零件交换作业
5-8
SI-F130
5.3 供料器交换
[ 操作功能 ]
仅交换零件缺料的供料器。即使使用选配台车时，也不用将台车从 SI-F130 上卸下，仅交换供料
器。
[ 操作顺序 ]

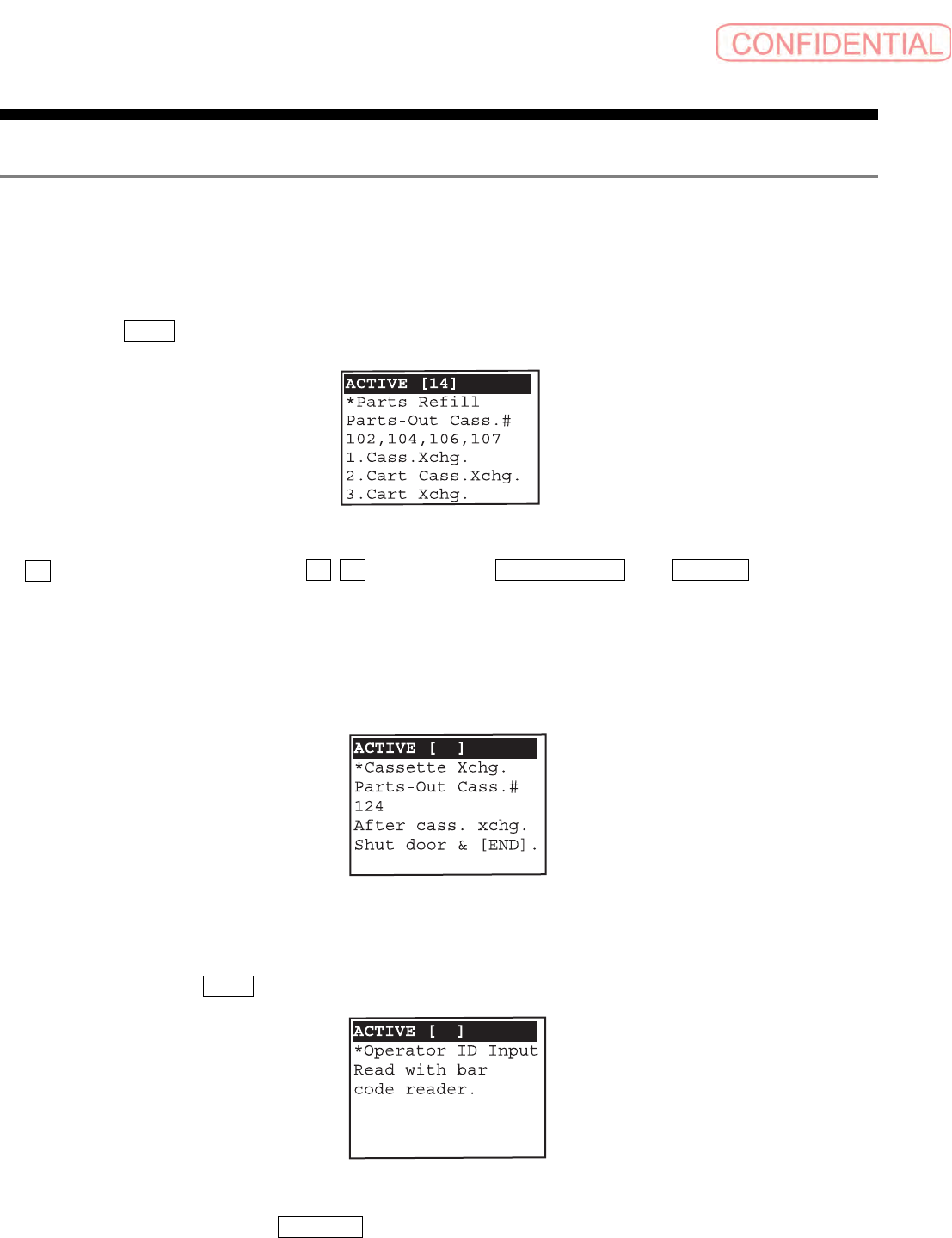

自动运转中，发生零件缺料而停止，手动控制器显示以下画面。
而且，即使按
CHG 仍显示以下画面。
图
5-8
按
1 (
供料器交换
)
。然后，操作
▲
▼
，让游标位于
1.Cass.Xchg.
，按
ENTER
。
在此，将控制权转移到手动控制器一侧。而且，解除了锁定安全门。
仅零件交换一侧安全门被解锁了。
请打开安全门继续进行以下操作。
没有条形码确认类型的情况
会出现以下画面，请进行供料器交换。
图
5-9
条形码确认类型是 Type A、 Type B、 Type C 中任一个时
读取操作者
ID
会出现以下画面，请按 TRG 钮，读取操作者 ID。
图
5-10
在此，被读取的操作者 ID 作为 動作履歷 ( 动作日志 ) 保留。
手动控制器篇
5. 零件交换作业
SI-F130
5-9
零件 ID 等的确认
读取操作者
ID 之后，确认零件 ID 等。
画面上，显示了该交换进行的供料器号码，取出空供料器。
接着，进入零件条形码确认，确认方法有
3 种，分别说明如下。
Type A
1.
准备装有零件的供料器，按 TRG 读取零件 ID 的条形码。
2. 正确零件 ID 被读取后，显示的 EMP 文字变为 OK。
图
5-11
Type B
1.
读取空供料器的零件 ID 条形码。
2. 读取装有零件的供料器的零件 ID 条形码。
3. 自动读取条形码中分别注明的任意码。
4. 序列码相同时就会出现错误。那时，请再一次读取装有零件的供料器中零件 ID 条形码。
5. 确认零件 ID• 序号都正确后， EMP 变为 OK。
图
5-12
在此，被读取的零件 ID 作为 動作履歷 ( 动作日志 ) 保留。
交换后零件 ID 的确认
交换前零件 ID 的确认
交换后零件
ID 的确认
