零件认识资料制作篇 第 2 章 顺序 SI-F130/SI-F 209 2-9 移动到认识设定画面 ，按 ST AR T 钮， 则执行认识。 图 1.3-12 認識 ( 认识 ) 设定 画面 认识被执行，认识结 果处显示 確認 ( 确认 ) 后，请按 STOP 钮， 停止认识处理。 图 1.3- 13 認識 ( 认识 ) 设定后
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-8
SI-F130/SI-F209
执行 電極位置的設定 ( 电极位置的设定 ) 2 项后，点击 生成開始 ( 生成开始 ) 进行认识资料生成。
生成后，点击
向認識設定移動 ( 向认识设定移动 ) 进行认识资料验证。
·
··
·
生成不顺利时，请挪一挪电极位置，再次点击
生成開始
(
生成开始
)
。
·
··
·
生成不顺利时，想再次进行资料确认时，请点击
下一頁
(
下一页
)
向本體設定移動
(
向本
体设定移动
)
向認識設定移動
(
向认识设定移动
)
，进行资料确认。
图
1.3-11
認識資料的生成
(
认识资料的生成
)
画面
注意
注意注意
注意 :
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-9

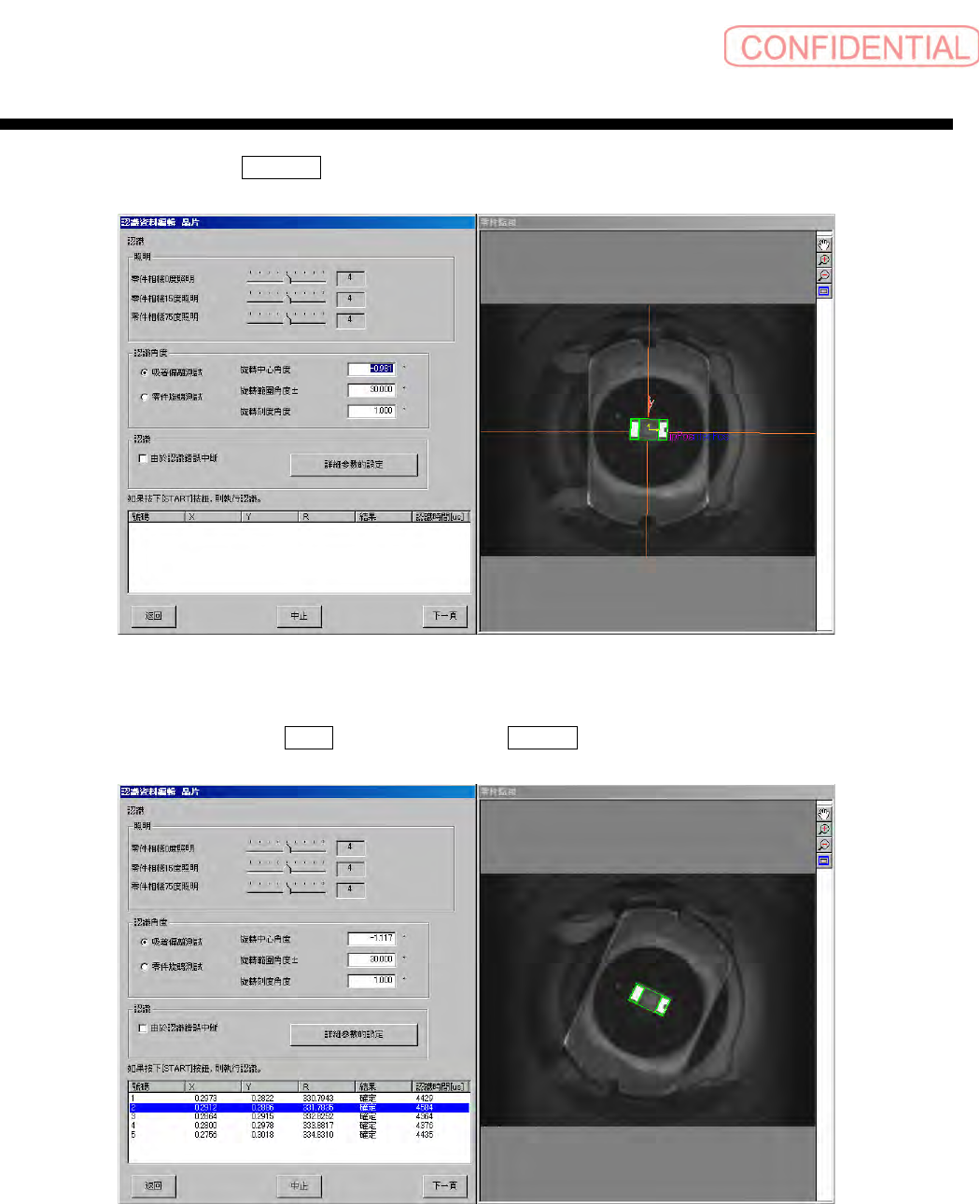

移动到认识设定画面，按 START 钮，则执行认识。
图
1.3-12
認識
(
认识
)
设定
画面
认识被执行，认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
1.3-13
認識
(
认识
)
设定后
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-10
SI-F130/SI-F209
若点击结果行，则显示其详细内容。
图
1.3-14
認識結果一覽
(
认识结果一览
)
画面
·
··
·
认识资料的验证，推荐进行以下
2
点：吸着时发生零件偏离时认识可靠性的验证和在任意角
度认识时认识可靠性的验证。
·
··
·
对零件偏离的可靠性验证，验证的方法参照
吸著偏離測試
(
吸着偏离测试
)
，在
旋轉範圍角度
(
旋转范围角度
)
和
旋轉刻度角度
(
旋转刻度角度
)
上设定适当值，按
START
钮，执行认
识。
（虽然可以以需要的速度、装着精度执行设定，但请以
旋轉範圍角度
(
旋转范围角度
) 30
°、
旋轉刻度角度
(
旋转刻度角度
)1.000
°推荐值设定。）
·
··
·
任意角度下的认识可靠性的验证，验证的方法参照
零件旋轉測試
(
零件旋转测试
)
，在
旋轉開始角度
(
旋转开始角度
)
、
旋轉結束角度
(
旋转结束角度
)
和
旋轉刻度角度
(
旋转刻
度角度
)
上设定适当值，按
START
钮，执行认识。
（虽然可以以实际装着角度执行设定，但请以
旋轉開始角度
(
旋转开始角度
)0.000
°、
旋轉結束角度
(
旋转结束角度
)360.000
°
旋轉刻度角度
(
旋转刻度角度
)5.000
°为推荐
值设定。）
注意
注意注意
注意 :
