4.4.3 轨道宽度调整
轨道宽度调整轨道宽度调整
轨道宽度调整
[ 操作功能 ]
依照机种资料的基板尺寸自动调整轨道宽度。
[ 操作顺序 ]

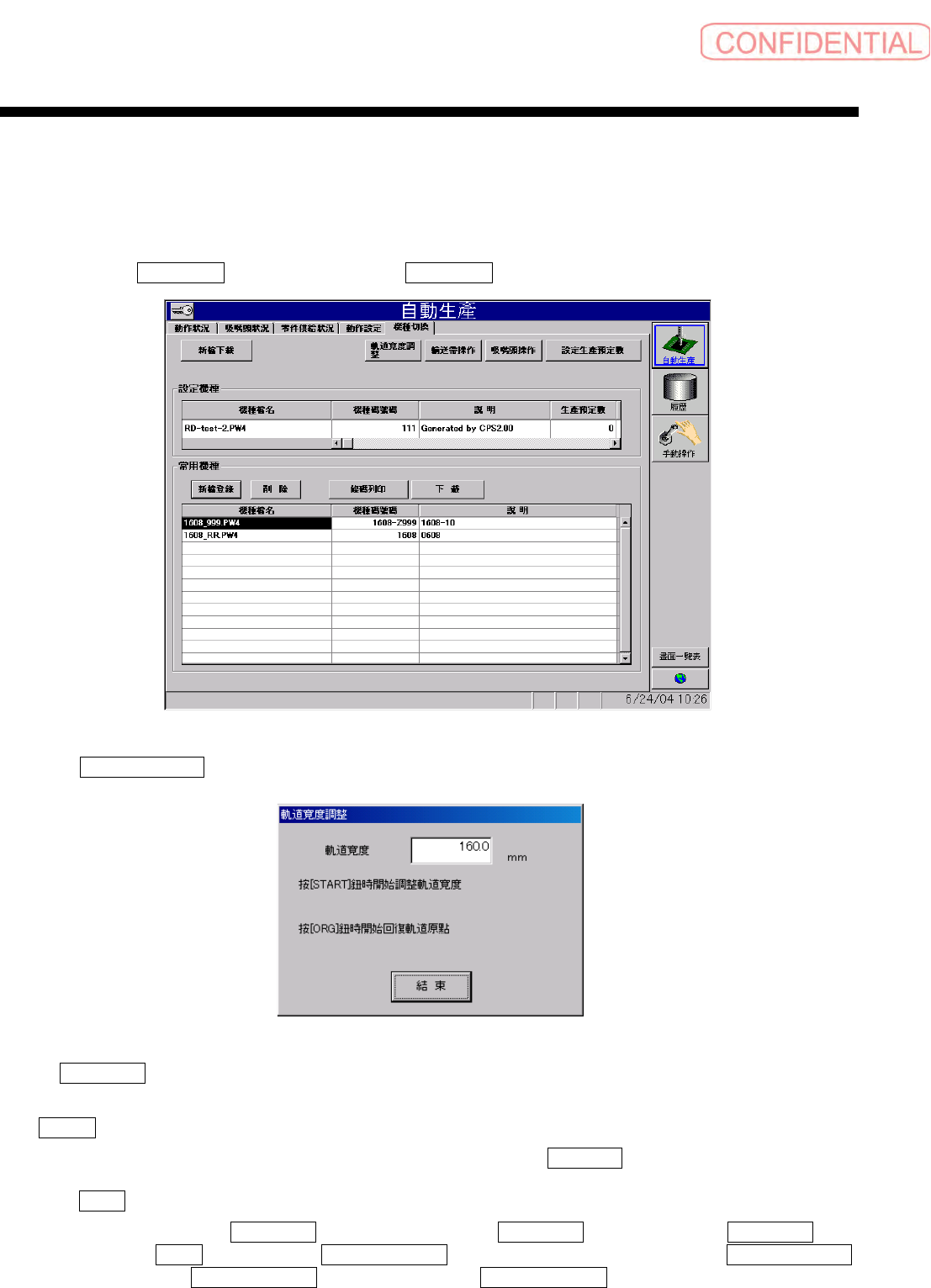

依顺序点击 自動生產 ( 自动生产 ) 菜单→ 機種切換 ( 机种切换 ) 标签，会出现以下的画面。
图
4.4.3-1
自動生產—機種切換
(
自动生产－机种切换
)
画面
点击 軌道寬度調整 ( 轨道宽度调整 ) 钮，会出现以下的对话框。
图
4.4.3-2
軌道寬度調整
(
轨道宽度调整
)
画面
在 軌道寬度 ( 轨道宽度 ) 文本框中，表示现行机种的轨道宽度。
电源开启后不执行轨道宽度调整的原点回复时，确认在
SI-F130 内部无基板后，按操作面板的
ORG
钮，执行轨道宽度调整的原点回复。
依机种资料的基板尺寸自动调整轨道宽度时，按操作面板的
START 钮，执行自动调整轨道宽
度。
点击
結束 ( 结束 ) 钮，对话框消失。
变更轨道宽度时，点击
自動生產 ( 自动生产 ) 菜单→ 動作設定 ( 动作设定 ) → 基板搬送 ( 基
板搬送
) 框的 調整 ( 调整 ) 钮。 軌道寬度調整 ( 轨道宽度调整 ) 对话框会出现 絕對座標移動
(
绝对坐标移动 ) 相對座標移動 ( 相对坐标移动 ) 微調動作移動
(
微调动作移动
)
的轨道宽度
变更方法。详细请参照
[4.2.2
基板搬送设定
(1)
轨道宽度的调整
]
。
操作篇
4. 自动生产
SI-F130
4-39
4.4.4 输送带操作
[ 操作功能 ]
执行机种切换时的基板搬入·搬出操作。
与
手動操作 ( 手动操作 ) 菜单的 基板搬送 ( 基板搬送 ) 内容相同。
[ 操作顺序 ]

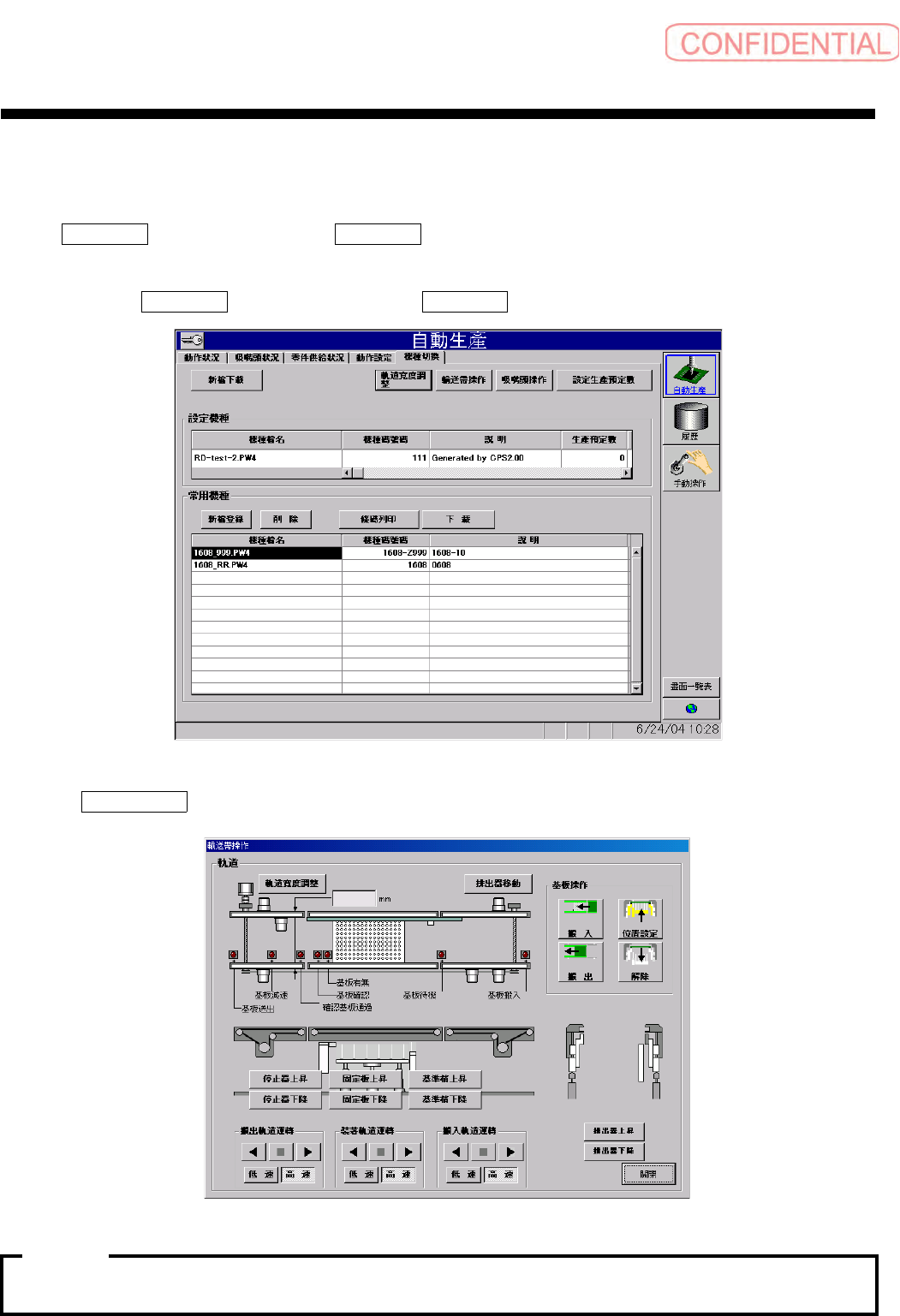

依顺序点击 自動生產 ( 自动生产 ) 菜单 → 機種切換 ( 机种切换 ) 标签，会出现以下的画面。
图
4.4.4-1
自動生產－機種切換
(
自动生产－机种切换
)
画面
点击 輸送帶操作 ( 输送带操作 ) 钮。会出现以下的对话框。
图
4.4.4-2
輸送帶操作
(
输送带操作
)
画面
有关输送带操作请参照
[5.2
基板搬送操作
]
。
注意 :
操作篇
4. 自动生产
4-40
SI-F130
4.4.5 装着吸嘴头的操作
（ 1）零件废弃及吸嘴头移动
[ 操作功能 ]
在机种切换时操作装着吸嘴头 ，执行废弃吸着中的全部零件，或移动至左边或右边的吸嘴头待
机位置。
[ 操作顺序 ]
依顺序点击 自動生產 ( 自动生产 ) 菜单→ 機種切換 ( 机种切换 ) 标签，会出现以下的画面。
图
4.4.5-1
自動生產－機種切換
(
自动生产－机种切换
)
画面
点击 吸嘴頭操作 ( 吸嘴头操作 ) 钮，会出现以下的对话框。
图
4.4.5-2
吸嘴頭操作
(
吸嘴头操作
)
画面
将吸着中的全部零件废弃时，点击 零件全部廢棄 ( 零件全部废弃 ) 选项钮。
按操作面板的
START 钮，将装着吸嘴头移动至废弃位置，废弃吸着中的全部零件。
零件全部废弃后点击
關閉 ( 关闭 ) 钮 , 对话框消失。
装着吸嘴头移动至待机位置时，点击
移至左側待機位置 ( 移至左侧待机位置 ) 单选钮或
移至右側待機位置 ( 移至右侧待机位置 ) 单选钮。
按操作面板的
START 钮，开始移动至待机位置。
移动结束后按
關閉 ( 关闭 ) 钮，对话框消失。
在自动生产途中执行 「零件全部廢棄」
(
零件全部废弃
)
、「 吸嘴認識」
(
吸嘴认识
)
时，首先
動作設定
(
动作设定
)
按指定画面的
NC
資料重設
(NC
资料重设
)
钮，请重设在此之前已
结束步骤的号码。
注意 :
