3. 操作画面构成
3-2
SI-F130
[ 画面说明 ]

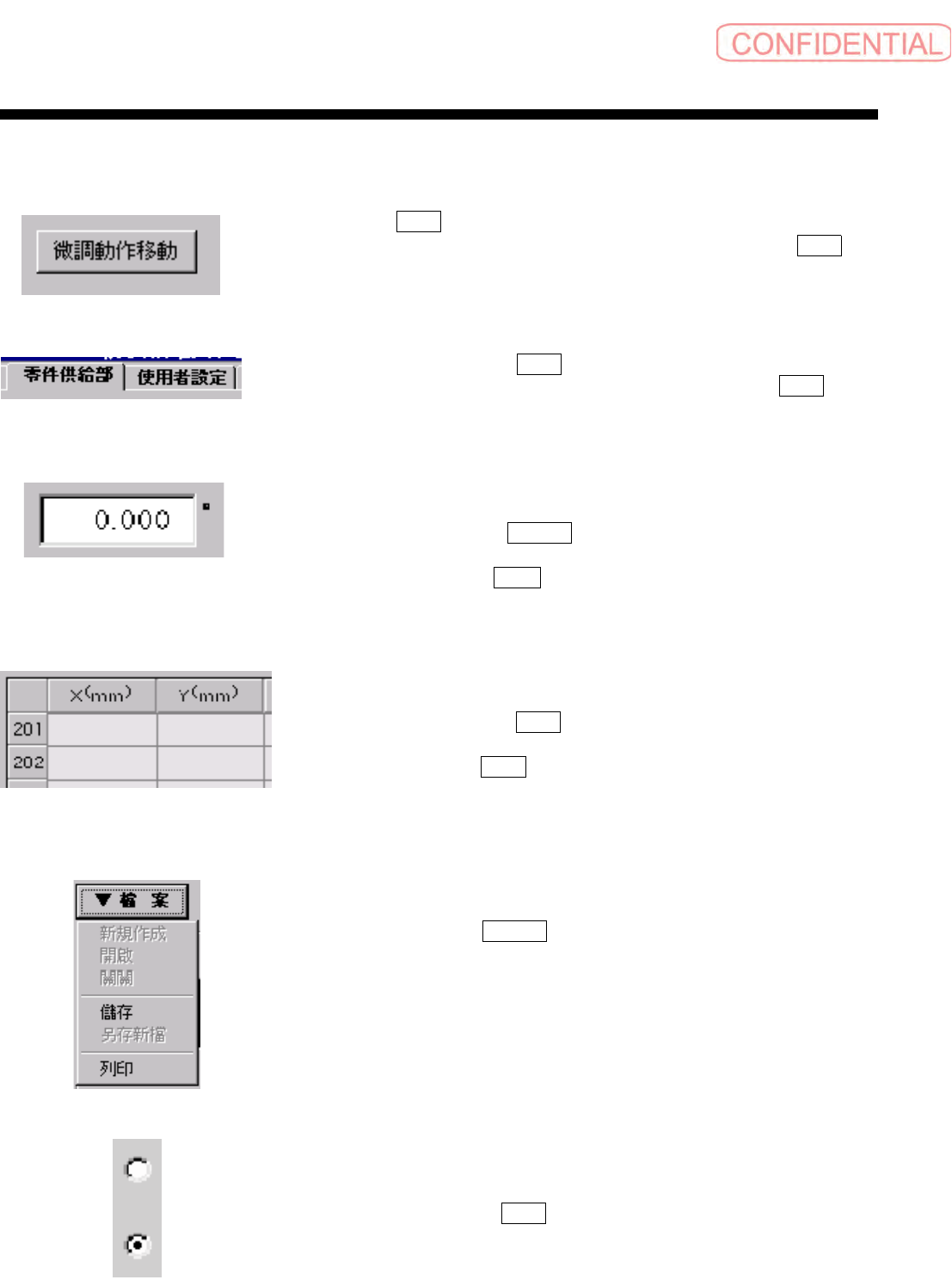

从画面可以看出，操作的基本是基于 Windows2000 的对话形式。
将鼠标置于
按钮 上，点击左键，那个按钮具有的功能就执行。这
个按钮操作在必要的情况下，本说明书中仅记述为 “点击
○○
钮”。
在众多内容中将鼠标置于
标签 ，点击左键，选择该标签。这个标
签的操作在必要的情况下，本说明书中仅记述为 “点击
○○ 标
签”。
在文本框中有仅显示
SI-F130 内部的信息和可以输入文字两种情
况。
输入文字时，将鼠标置于
文本框 ，点击左键，选择此文本框。之
后，从键盘输入文字。此文字输入操作在必要的情况下，本说明书中
仅记述为 “从键盘输入
○○ 文本框中”。
在机台中，有仅显示
SI-F130 内部的信息和可以输入文字两种情
况。
输入文字时，将鼠标置于
机台 ，点击左键，选择此机台。之后，
从键盘输入文字。此文字输入操作在必要的情况下，本说明书中仅
记述为 “从键盘输入
○○ 机台中”。
点击左键，打开下拉菜单。在列表中将鼠标置于恰当的功能上，点
击左键，选择此功能。此下拉菜单的操作在必要的情况下，本说明
书中仅记述为 “点击
▼○○ ”。
用选配按钮在多项功能中选择其中一种，将鼠标置于恰当的功能
上，点击左键，进行选择。
带
●标志的按钮被选中。此选配按钮的操作在必要的情况下，本说
明书中仅记述为 “点击
○○ 选配按钮”。
按钮
标签
文本框
机台
下拉菜单
选配按钮
操作篇
操作篇操作篇
操作篇
3. 操作画面构成
SI-F130
3-3

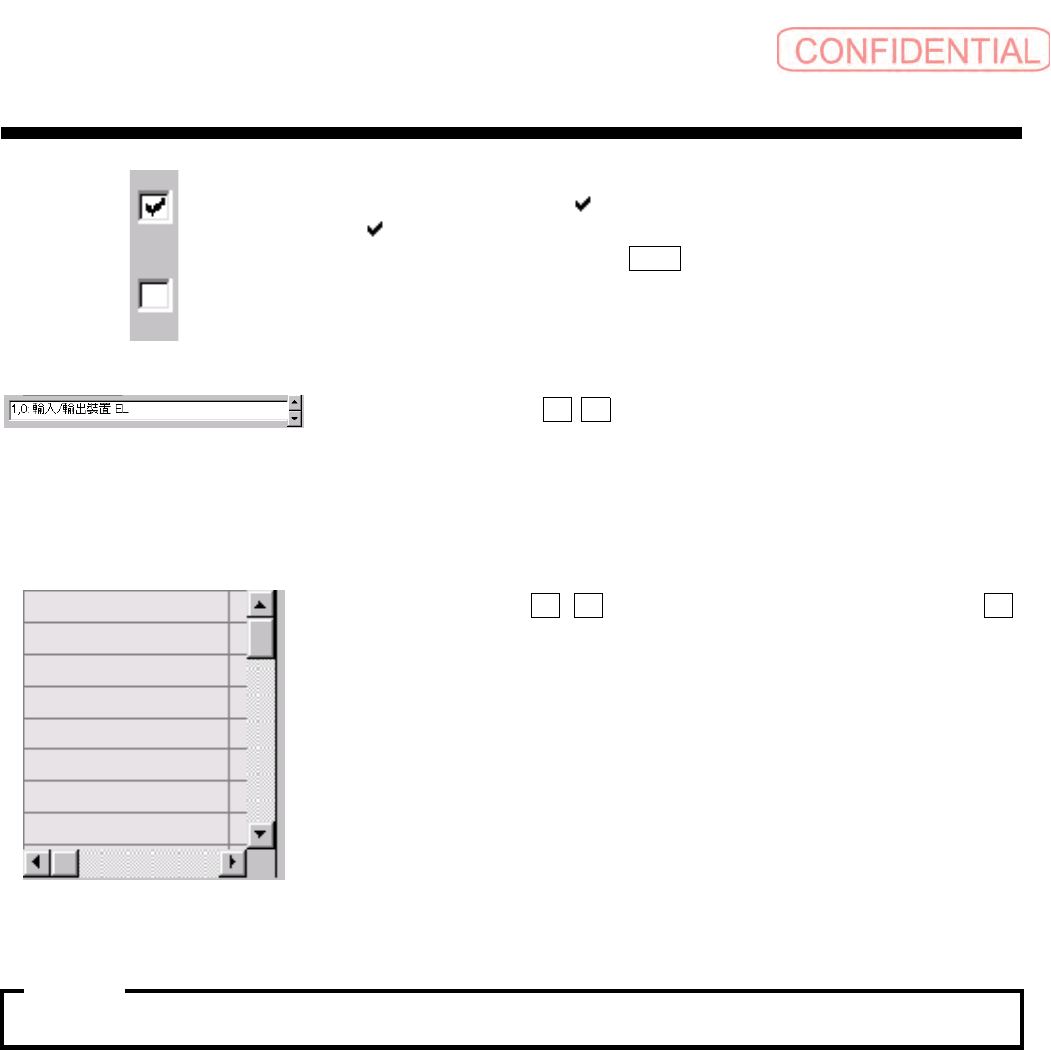

在复选框，多项功能中选择需要的功能，将鼠标置于此功能上，点
击左键，进行选择。带
标志的框被选中。取消选择是将鼠标置于
带
标志的框上，点击左键。此复选框选择操作在必要的情况下，
本说明书中仅记述为 “点击
○○ 复选框”。
将鼠标置于微调控件
▲ ▼ 中任一个，点击左键，列表框可以滚动显
示列表框。显示的项目被选择。这个列表框的操作在必要的情况下，
本说明书中仅记述为 “用微调控件进行选择”。
将鼠标置于滚动条
▲ ▼ 的任一个，点击。或者，将鼠标置于 □
上滚动，显示隐藏的部分。这个列表框的操作在必要的情况下，本
说明书中仅记述为 “滚动”。
在按钮中，
位图和功能没有记述，显示成灰色时，不能使用该按钮。即使点击也不可用。
注意
注意注意
注意 :
复选框
列表框
滚动条
操作篇
操作篇操作篇
操作篇
3. 操作画面构成
3-4
SI-F130
3.1.2 菜单操作
菜单操作菜单操作
菜单操作
SI-F130 的操作是对话的形式。这个对话是通过菜单显示的菜单操作和按钮操作所显示的对话框来
实现的。菜单由以下
3 层构造组成。
(1) 主菜单
主菜单位于菜单构造的最上层，包含下面的子菜单和本地菜单。
主菜单经常以在菜单最右端以纵向排列的形式来显示。用鼠标选择必要的按钮并点击，就可以显示
出那个主菜单对应的画面。
(2) 子菜单
子菜单位于主菜单的下层，在画面上部横向排列的标签中，进行选择。只要主菜单不变化，总是显
示子菜单，用鼠标点击必要的标签点击，那个子菜单对应的画面就显示出来。
在本说明书中，在操作时，不使用子菜单这个词。大都是显示为“点击 ○○ 标签”。
(3) 本地菜单
本地菜单是子菜单画面的内部的按钮和标签等等。用鼠标点击必要的信息，显示对应的弹出菜单，
实现该功能。在本说明书中，在操作时，不使用本地菜单这个词。大都是用 “点击
○○ 钮” 或者
“点击
○○ 标签”显示。
