第 2 章 顺序
2-50
SI-F130/SI-F209

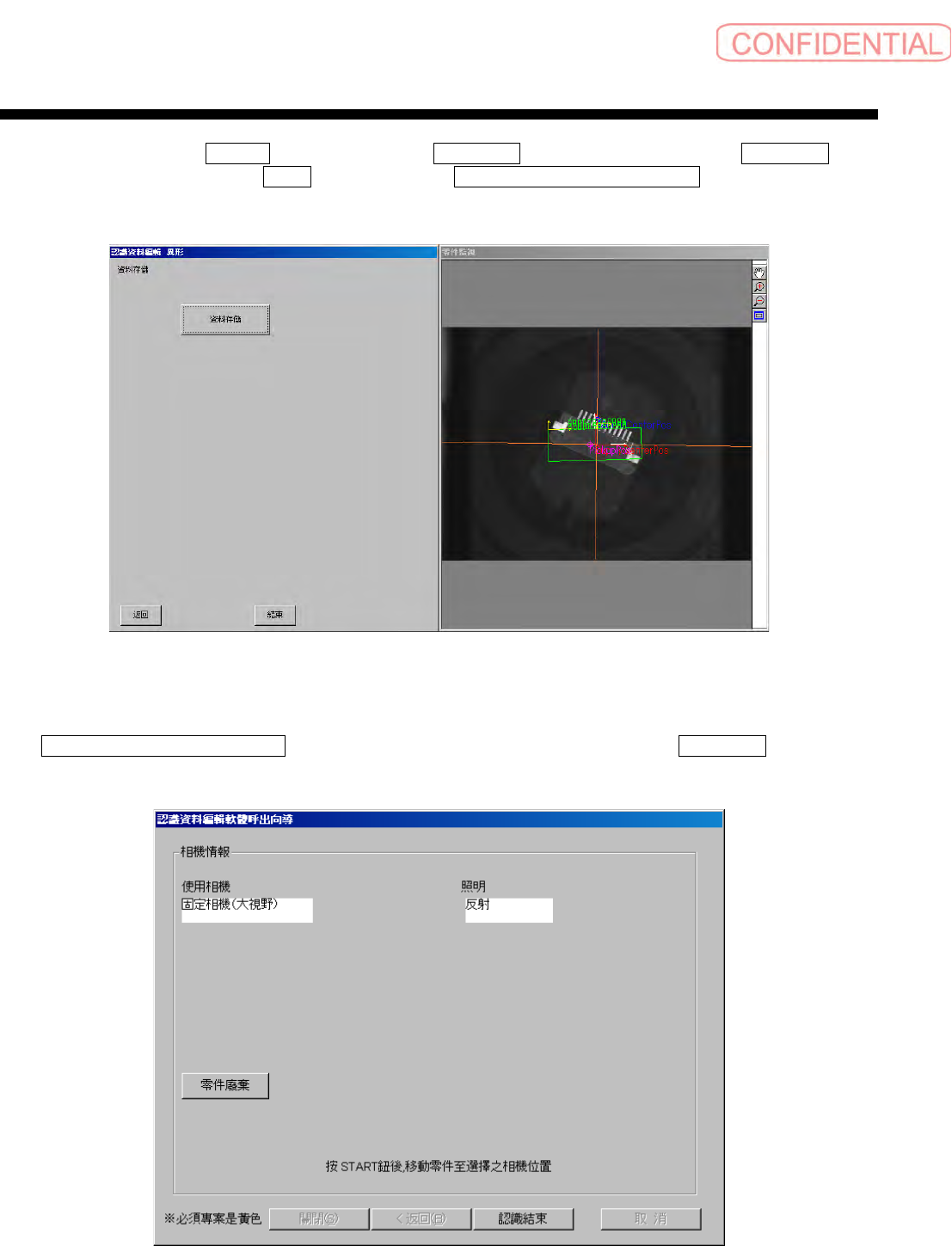

若认识结果满意，点击 下一頁 ( 下一页 ) 会出现 資料存儲 ( 资料存储 ) 画面。点击 資料存儲 ( 资
料存储
) 钮，储存资料后，用 結束 ( 结束 ) 钮返回 認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导 ) 画面。
图
1.6-21
資料存儲
(
资料存储
)
画面
返回
認識資料編輯軟體呼出向導
(
认识资料编辑软件调出向导
)
画面后，点击
零件廢棄
(
零件废弃
)
钮 , 结束。
图
1.6-22
結束
(
结束
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-51

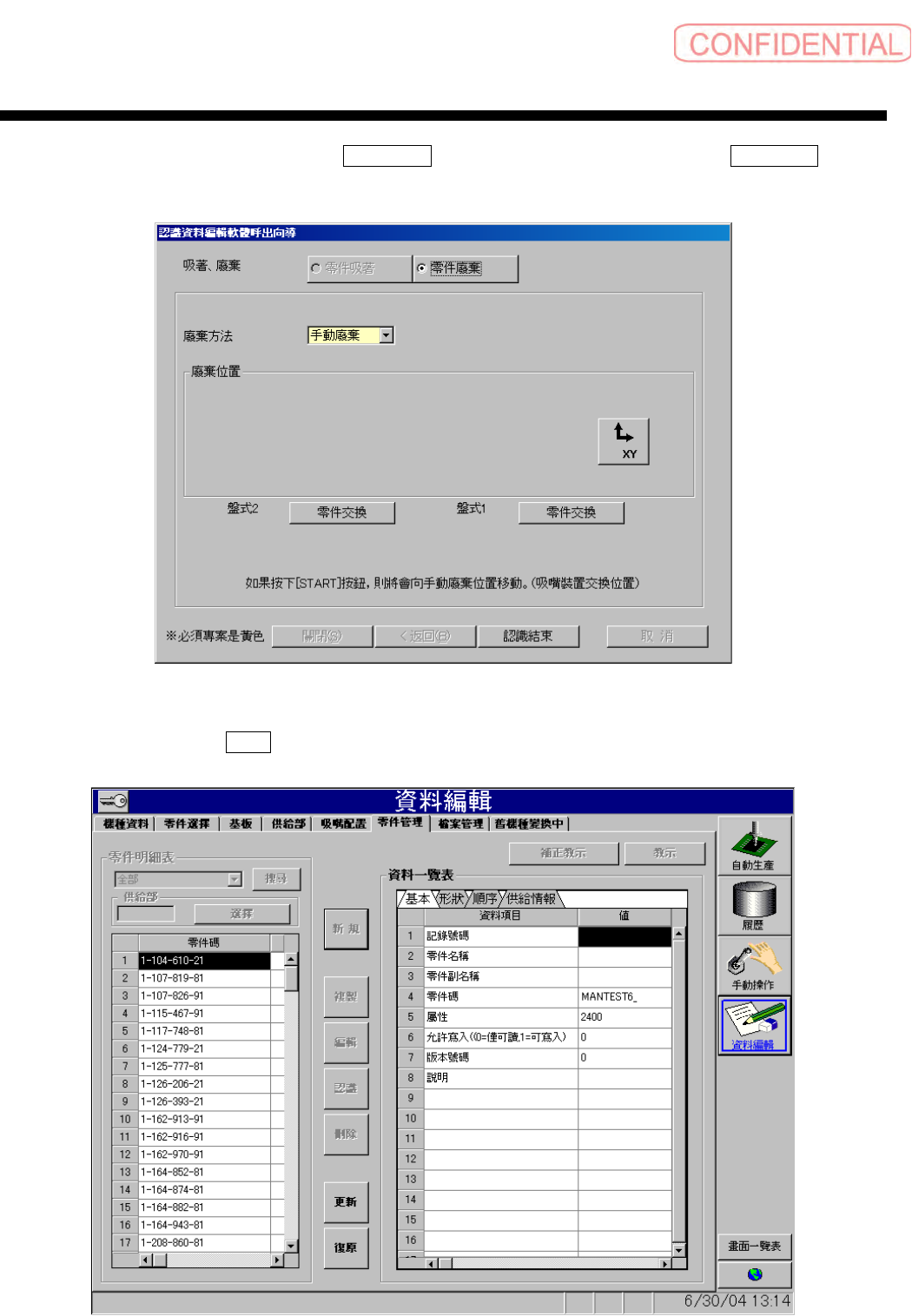

为了将认识的零件从吸嘴上取下，执行 零件廢棄 ( 零件废弃 )。取下零件后，点击 認識結束 ( 认识
结束
)。
图
1.6-23
零件廢棄
(
零件废弃
)
画面
返回零件管理画面，点击 更新 ( 更新 ) 钮，将数据写入零件管理表里。
图
1.6-24
零件管理－ 更新
(
零件管理－更新
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-52
SI-F130/SI-F209

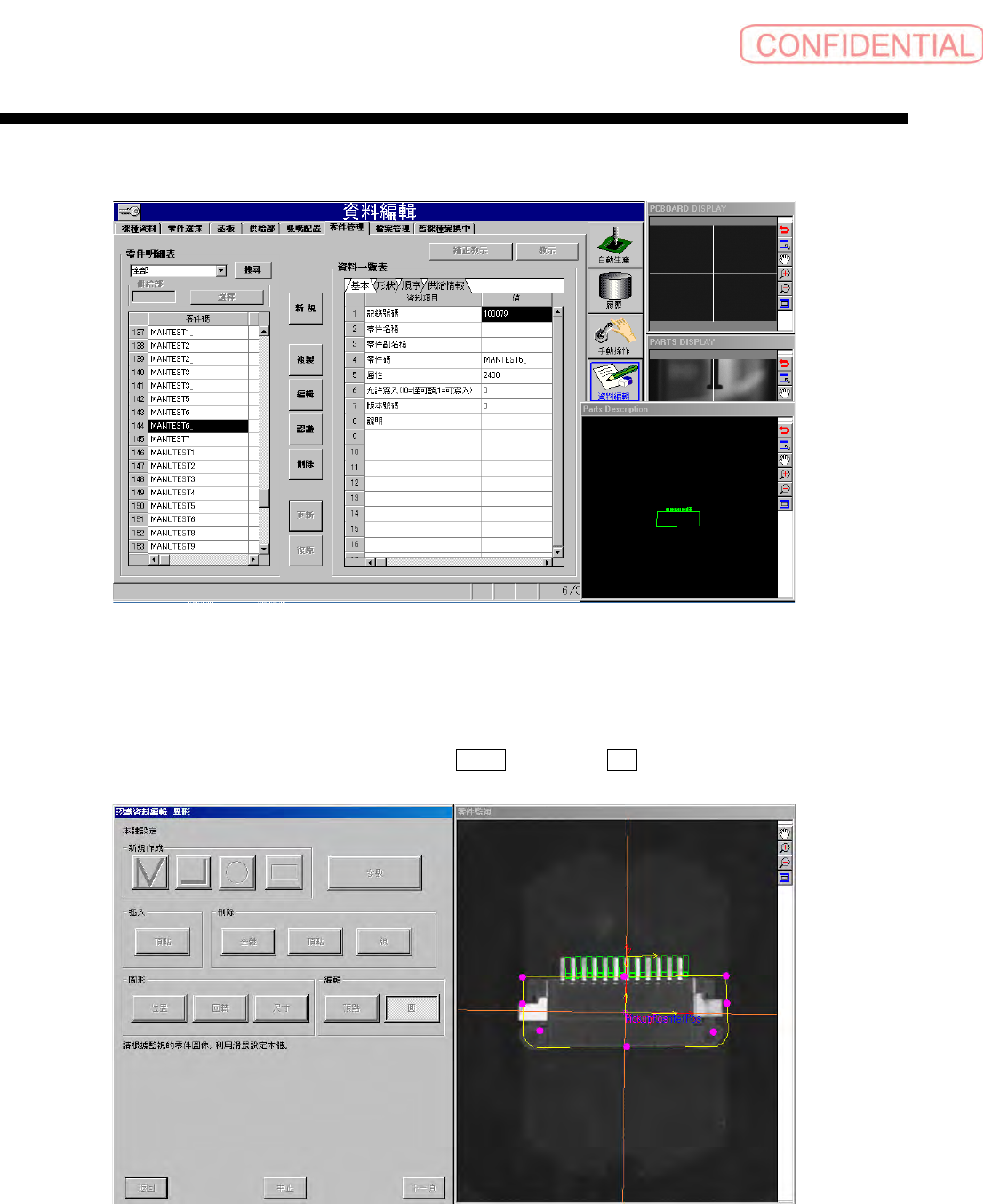

零件信息被登录到零件管理表里，结束。
图
1.6-25
零件管理
(
零件管理
)
画面
1.6.1 本体设定 （圆）
本体设定 （圆）本体设定 （圆）
本体设定 （圆）
本体设定时设定圆角的方法。
首先，本体的多边形设定后，用鼠标选择圆，点击
編輯 ( 编辑 ) － 圓 ( 圆 )。
图
1.6.2-1
圆设定
