零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 2 章 顺序 SI-F130/SI-F 209 2-35 若点击结果的行列， 则显示其详细内容。 图 1.5-16 認識結果 一覽 ( 认识结果一览 ) 画面 若认识结果满意，点 击 下一頁 ( 下一页 ) 显示 資料存儲 ( 资料存储 ) 画面。点击 資料存儲 ( 资料 存储 ) 钮，储存资 料后，用 結束 ( 结束 ) 钮返回 認識資料編輯軟體呼出向…
零件认识资料制作篇
第 2 章 顺序
2-34
SI-F130/SI-F209

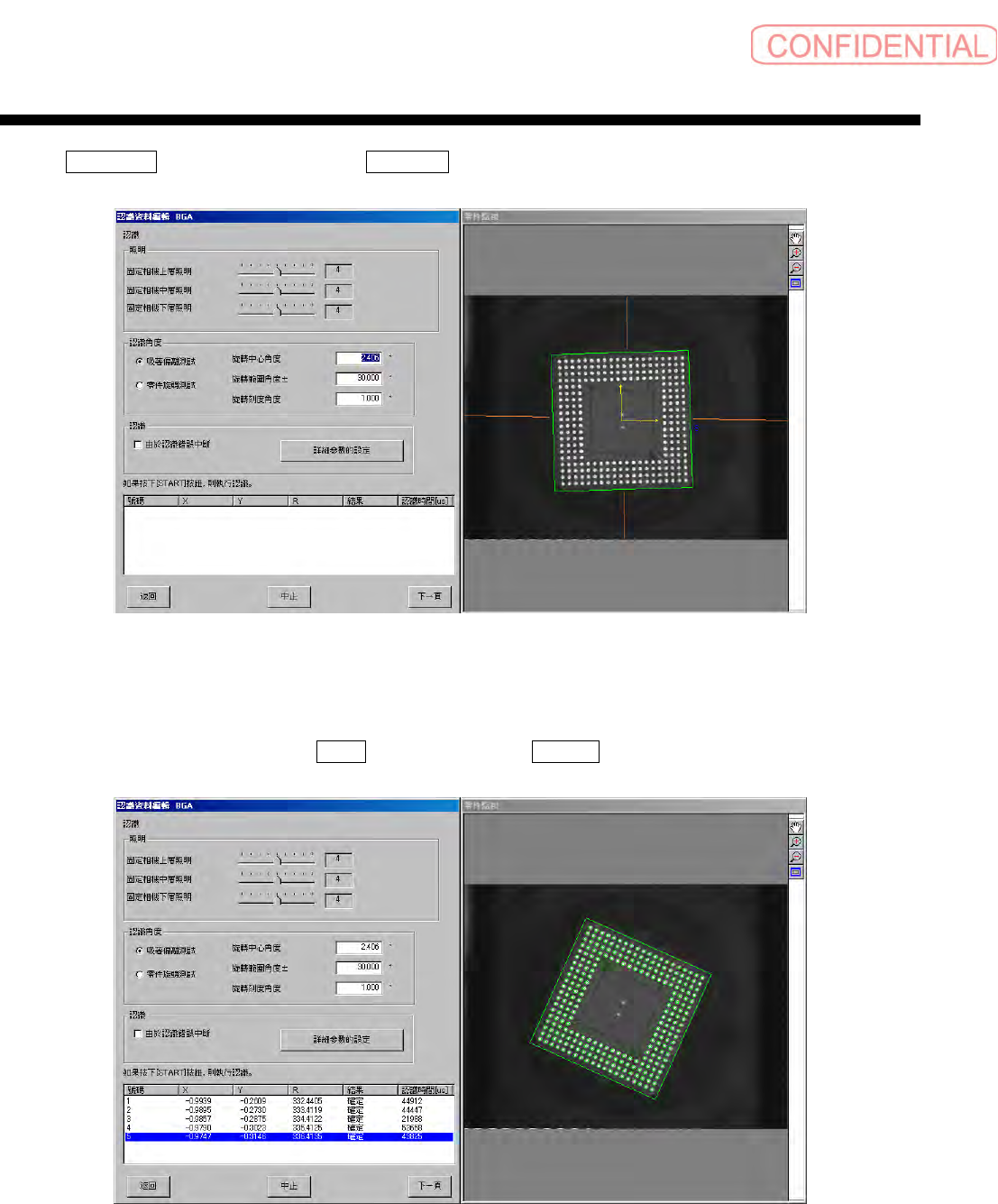

移动至 認識開始 ( 认识开始 ) 画面，按 START 钮，执行认识。
图
1.5-14
認識
(
认识
)
设定
画面
认识被执行，如果认识结果处显示 確認 ( 确认 ) 后，请按 STOP 钮，停止认识处理。
图
1.5-15
認識
(
认识
)
设定后
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
SI-F130/SI-F209
2-35

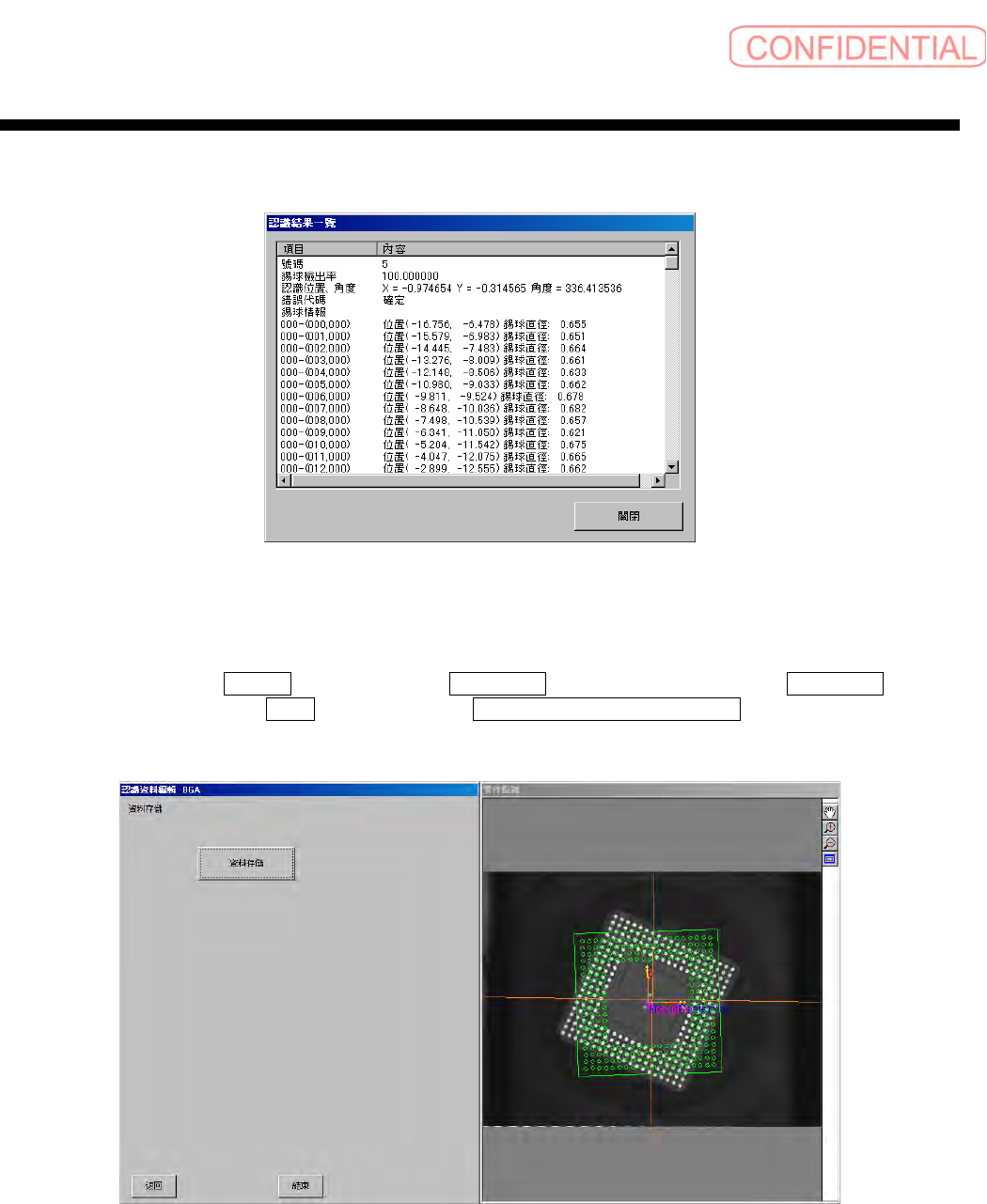

若点击结果的行列，则显示其详细内容。
图
1.5-16
認識結果一覽
(
认识结果一览
)
画面
若认识结果满意，点击 下一頁 ( 下一页 ) 显示 資料存儲 ( 资料存储 ) 画面。点击 資料存儲 ( 资料
存储
) 钮，储存资料后，用 結束 ( 结束 ) 钮返回 認識資料編輯軟體呼出向導 ( 认识资料编辑软件调
出向导
) 画面。
图
1.5-17
資料存儲
(
资料存储
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 2 章 顺序
2-36
SI-F130/SI-F209

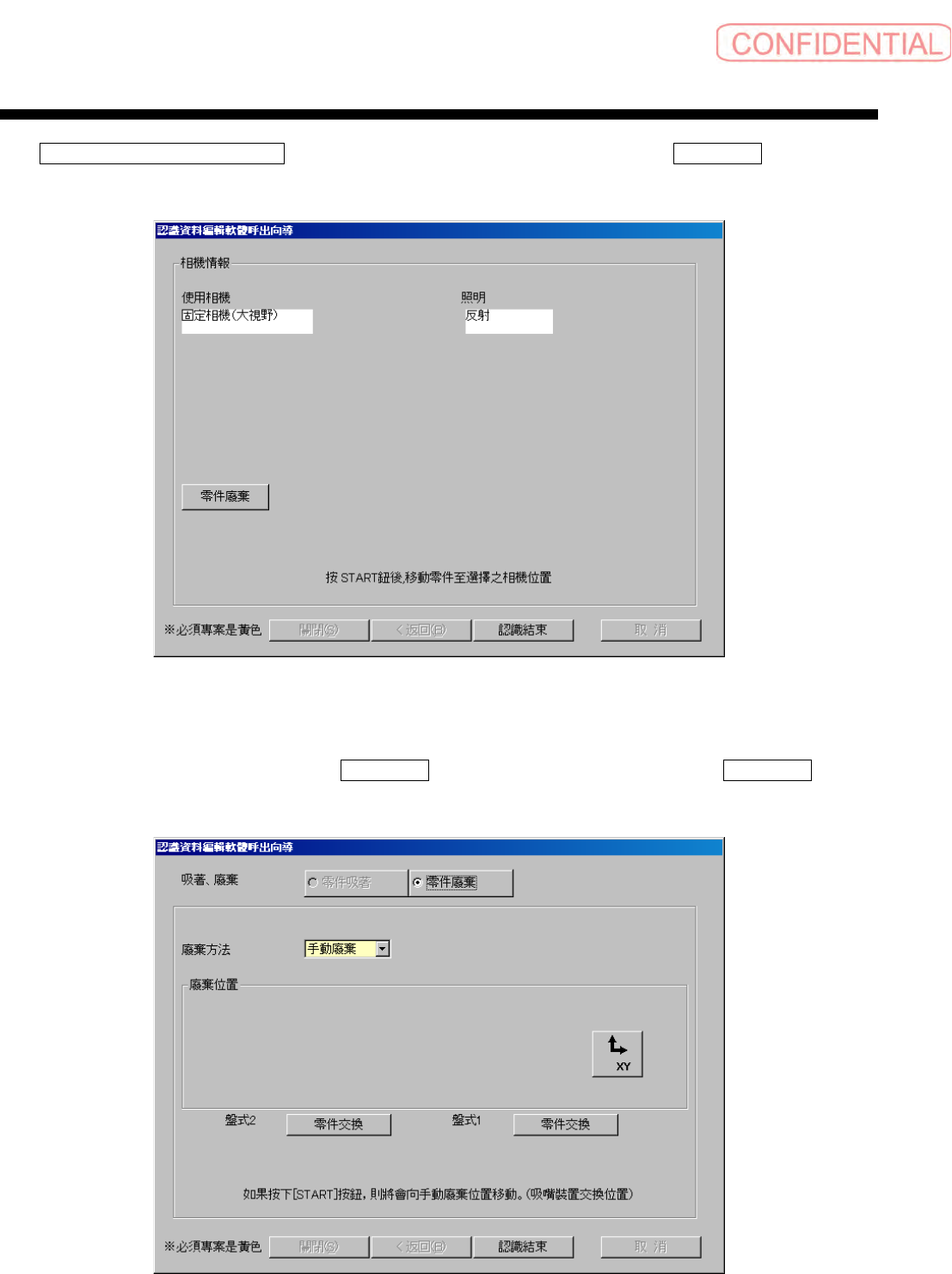

返回 認識資料編輯軟體呼出向導 ( 认识资料编辑软件调出向导 ) 画面后，点击 零件廢棄 ( 零件废弃 )
钮 , 结束。
图
1.5-18
結束
(
结束
)
画面
为了将认识的零件从吸嘴上取下，执行 零件廢棄 ( 零件废弃 )。取下零件后，点击 認識結束 ( 认识
结束
) 钮。
图
1.5-19
零件廢棄
(
零件废弃
)
画面
