操作篇 操作篇 操作篇 操作篇 6. 资料编集 6-54 SI-F130 ·定位标记有 以下的种类。 ·新建时，登 录预设值为○。 ·△的认识坐 标位置，并非是标记中心坐 标，而是由垂直 2 等分线上 的下面 1/3 的部分。 ·正确执行移 动至定位标记位置时，需要 用步骤停止来停止自动生产 。 ·动作停止的 步骤途中，请不要执行定位 标记教示的表示，会发生系 统错误。 ·根据标记形 状的选择不同而改变输入项 目，请重新选择要改变行的 …
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-53

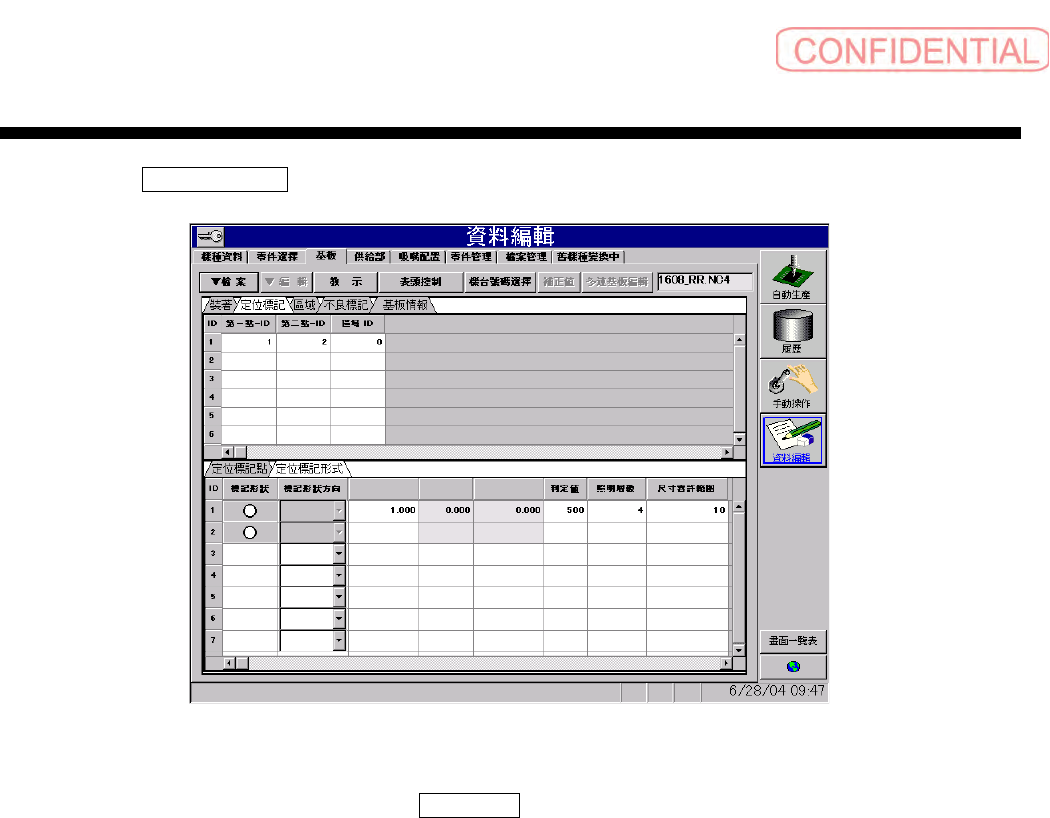

点击指定 定位標記形式 ( 定位标记形式 ) 钮，会出现以下的对话框。
图
6.4.2-2
資料編輯－基板
(
资料编辑－基板
)
画面
指定定位标记的颜色及形状时，点击 標記形狀 ( 标记形状 ) 钮，出现下拉菜单后，点击定位标
记的颜色及形状的组合。
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-54
SI-F130
·定位标记有以下的种类。
·新建时，登录预设值为○。
·△的认识坐标位置，并非是标记中心坐标，而是由垂直
2
等分线上
的下面
1/3
的部分。
·正确执行移动至定位标记位置时，需要用步骤停止来停止自动生产。
·动作停止的步骤途中，请不要执行定位标记教示的表示，会发生系统错误。
·根据标记形状的选择不同而改变输入项目，请重新选择要改变行的标记形状，输入使输入区域
有效进行的后项目。
指定定位标记的方向时，点击 標記形狀方向 ( 标记形状方向 ) 的 ▼ 钮。点击下拉列表中出现
的定位标记的方向
( 无、→、←、↑、↓ )。
无
：
○
□
＋
◇为无方向性的定位标记
→
：
X
轴的正方向
←
：
X
轴的负方向
↑
：
Y
轴的正方向
↓
：
Y
轴的负方向
指定定位标记的尺寸时，点击 X(mm) 、 Y(mm) 输入框，可以输入。
由键盘输入定位标记的尺寸。
标记形状选择
+ 标记时，以 補助尺寸 ( 补助尺寸 ) 输入线宽。
输入标记尺寸后，认识的形状无相同指数时，请输入
判定值 ( 判定值 ) ，同时输入认识的
照明層級 ( 照明层级 ) 。
形状
方向
白
黑
轮廓
无
无
无
无
1/3
注意
注意注意
注意 :
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-55
若指定 定位標記形式 ( 定位标记形式 ) 输入定位标记坐标位置 X(mm) 、 Y(mm) 及 視窗尺寸
(
视窗尺寸 ) 等，请点击 定位標記形式 ( 定位标记点 ) ，会出现以下的画面。
图
6.4.2-3
資料編輯－基板
(
资料编辑－基板
)
画面
在定位标记坐标位置 X(mm) 、 Y(mm) 、 視窗尺寸 X ( 视窗尺寸 X) 、 视窗尺寸 Y ( 视窗尺寸
Y) 及 定位標記形式 ( 定位标记形式 ) 下，逐个输入 標記形式 ID ( 标记形式 ID) 。
在定位标记点下选择任意的新
ID，除输入值以外的栏皆显示缺省值。
各项的缺省值如下。
项目名称 单位 缺省值
X mm 0.000
Y mm 0.000
視窗尺寸 X
（视窗尺寸 X）
mm 3.000
視窗尺寸 Y
（ X 视窗尺寸 Y）
mm 3.000
△ X
mm 0.000
△ Y
mm 0.000
標記形式 ID
（标记形式 ID）
－
1
