手动控制器篇 手动控制器篇 手动控制器篇 手动控制器篇 8. 有 关手动控制器的操作 SI-F130 8-5 8.3 条形码读取 器规格 条形码读取 器规格 条形码读取 器规格 条形码读取 器规格 AGE-HC22 表 8-1 上述规格值是各项目 的最高值，不可能同时满足 所有项目的最高值。 项目 规格 备注 读取宽度 最大宽 度约 60mm （含边缘） 适用码 JAN EAN UPC-A UPC-E 添加 CODE39 NW -7 I…
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
8. 有关手动控制器的操作
8-4
SI-F130
AGE-HC122

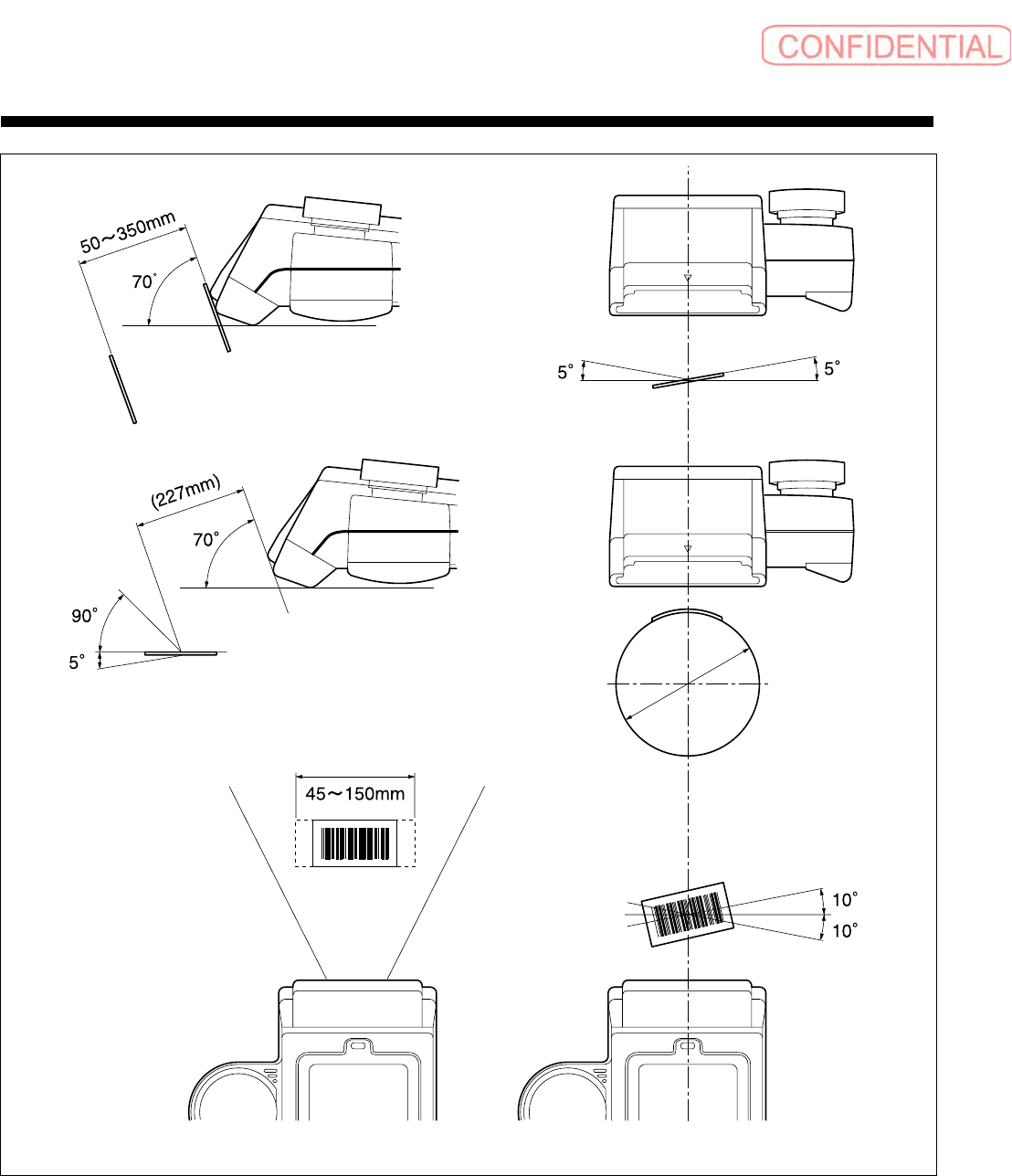

图
8-5
6
0
m
m
以
上
(+45°~+65° 不可读取领域 )
可读取领域 ( 含边缘 )
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
8. 有关手动控制器的操作
SI-F130
8-5
8.3 条形码读取器规格
条形码读取器规格条形码读取器规格
条形码读取器规格
AGE-HC22
表
8-1
上述规格值是各项目的最高值，不可能同时满足所有项目的最高值。
项目 规格 备注
读取宽度 最大宽度约
60mm （含边缘）
适用码
JAN
EAN
UPC-A
UPC-E
添加
CODE39
NW-7
ITF
CODE93
CODE128
5
中取 2 (5 条 )
位数 8 或 13
6
或 12
添加
2 或 5
最大 50 位
（但包括边缘的读取范围）
PCS 值 0.3 以上，但白反射率 85% 以上
读取方向 条形码卷标的正反都可以读取
读取深度
0 ～ 10 mm
卷标： JAN 1.0 倍基准
PCS0.9
辨析能力
0.125 mm
卷标： CODE39 22 位
PCS0.9
条件 : 深度 0mm
摇动 0°
间距 0°
倾斜 0°
歪斜 0°
左右偏离 0
mm
外紊乱光 6000Lx 以下 ( 萤光灯下 )
读取开始方式 按押钮方式
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
8. 有关手动控制器的操作
8-6
SI-F130
AGE-HC122
表
8-2
上述规格值是各项目的最高值，不可能同时满足所有项目的最高值。
项目 规格 备注
读取宽度
( 包含边缘 )
读取宽度 细码宽度
150mm
0.254mm
以上
60mm
0.15mm
时
45mm
0.127mm
时
适用码
JAN
EAN
UPC-A
UPC-E
添加
CODE39
NW-7
ITF
CODE93
CODE128
5
中取 2 (5 条 )
位数 8 或 13
6
或 12
添加
2 或 5
最大 50 位
（但包括边缘的读取范围）
读取对比
MRD25% 以上
（λ
= 650 nm 时）
读取方向 条形码卷标的正反都可以读取
读取深度
50 ～ 350mm
辨析能力 最小 ： 0.127 mm
最大 ： 1.397 mm
条件 : 摇动 0°
间距 70°
倾斜 0°
歪斜 0°
左右偏离 0
mm
外紊乱光 4500Lx 以下
(
萤光灯下，但钠灯除外 )
读取开始方式 按押钮方式
