1.5 印刷基板设计基准
印刷基板设计基准印刷基板设计基准
印刷基板设计基准
SI-F130 能够装着零件的印刷基板，除了要限制基板的尺寸、基板的厚度等，还有必要避开装着时
的夹具·定位·搬送。请遵守以下限制条件设计印刷基板。

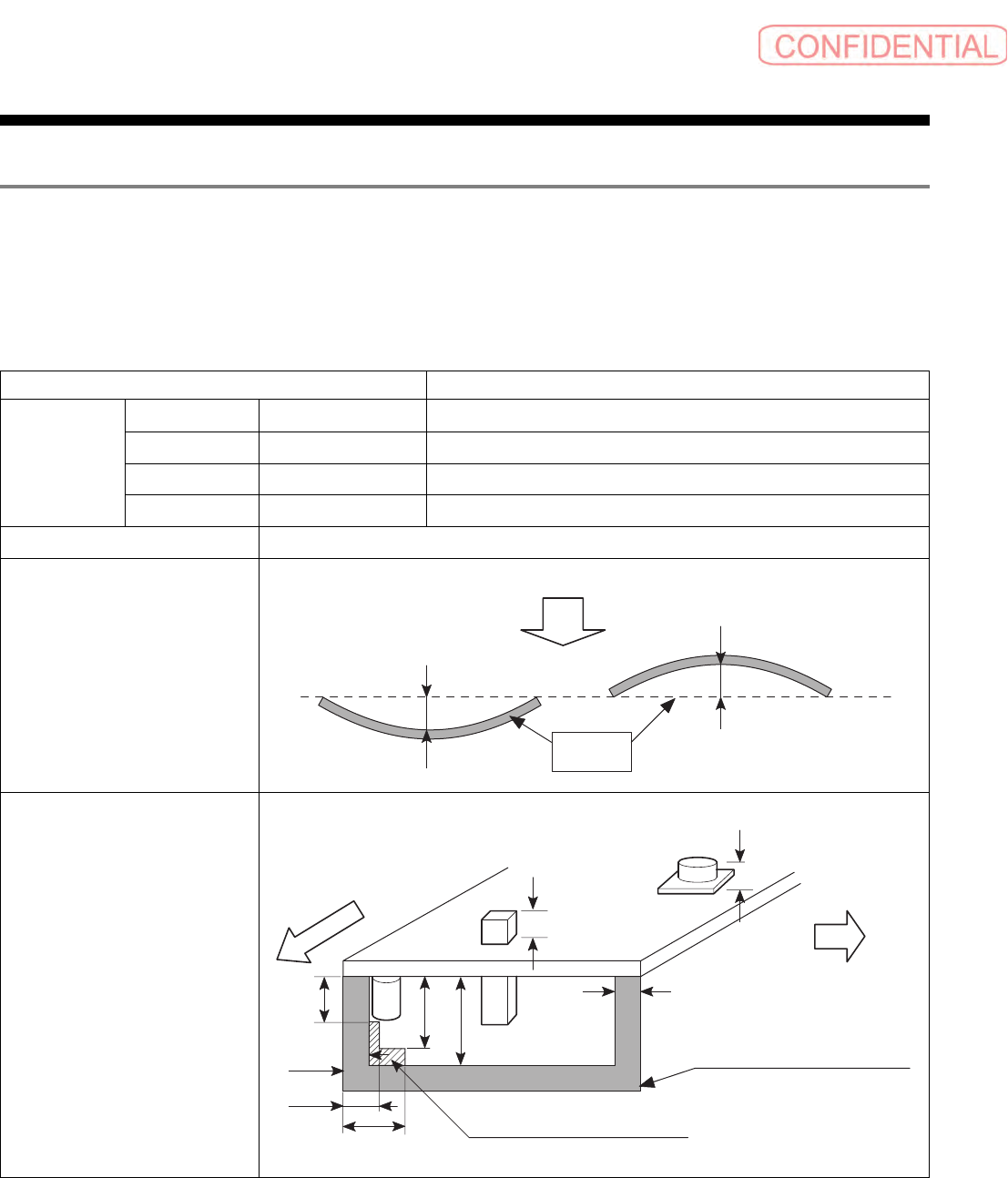

1.5.1 印刷基板的设计规格
印刷基板的设计规格印刷基板的设计规格
印刷基板的设计规格
基板大小
基板尺寸
使用可能
MIN
50 mm × 50 mm
基板尺寸
MAX
460 mm × 360 mm
装着可能
MIN
50 mm × 42 mm
基板范围
MAX
460 mm × 352 mm
基板的厚度 0.5 mm ～ 2.6 mm
高度 6mm
基板眼前侧
4mm
高度 6mm
基板流程方向
最大 30mm
25mm
当使用排出器时 ,
不能允许零件存在的范围
不能允许零件存在的范围
6mm
1
0mm
4mm
装着方向
最大
0.5mm
基板
最大
0.5mm
13mm
基板容许的弯曲精度
装着前基板形状
操作篇
操作篇操作篇
操作篇
1. 系统概要
SI-F130
1-11

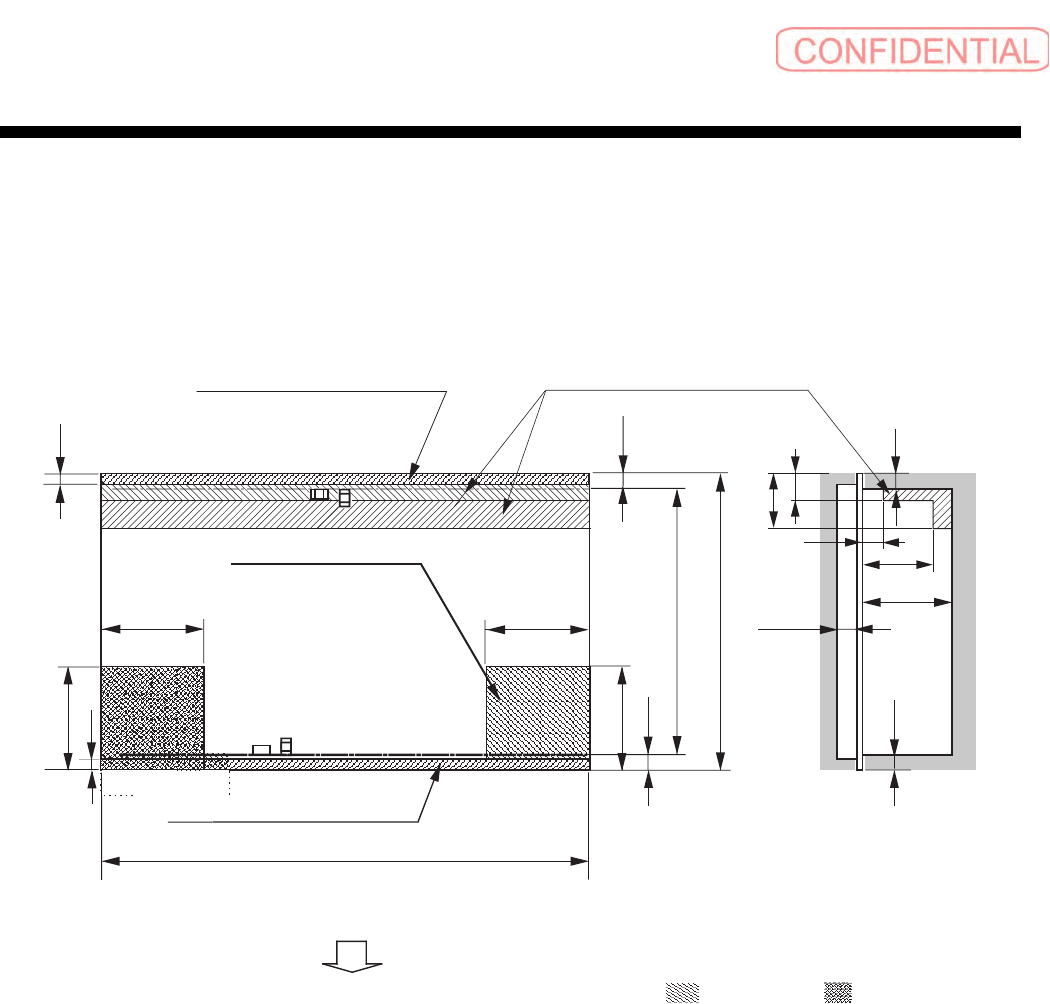

< 基板规格图 >
左→右
不允许零件存在的范围
当使用排出器时
,
不能允许零件存在的范围。
※
1: 可以最大有 3 个基板同时存在本体的输送带上。
( 装着前，装着中，装着结束 )
※ 2: 在机体中只能存在 1 个基板。
* 注 不可有缺口
装着前
基板形状
50 以上～ 330 以下 （
※
1
有基板减震器 )
超过 330 ～ 460 以下 （
※
2
无基板减震器）
50
50
50
3
50
4
50
～
360
42
～
352
机器眼前侧
可以装着的范围
最大 6
13
3
10
25
最大 30
4
单位 :mm
右→左
备注：不可有缺口部分根据基板流程
方向不同而异。
不允许零件存在的范围
6
4
4
操作篇
1. 系统概要
1-12
SI-F130

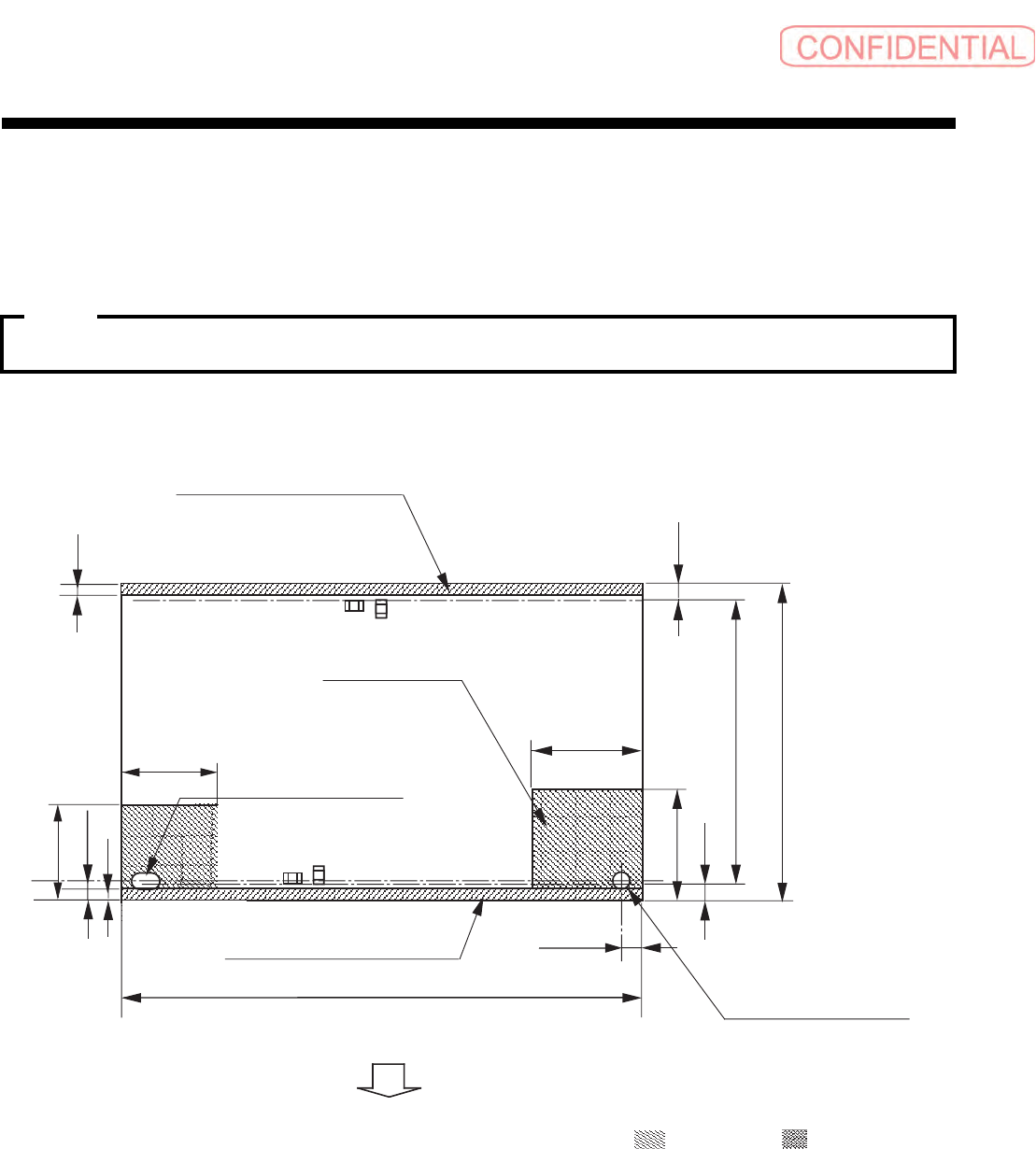

1.5.1.1 基板基准孔的规格 ( 选配 )
根据基准针确定位置 （选配）时，请按照下图的位置设定基准孔。
与流程方向没有关系，基准是右侧孔。
基板规格与前页
P.1-11
是不一样的，请注意。
< 基板上面 >
注意 :
+0.1
0
机器眼前侧
单位
:mm
左→右 右→左
备注：不可有缺口的部分根据基板的流程
方向不同而异。
不允许零件存在的范围
* 注
不可有缺口
50
50
50
3
50
4
50
～ 360
可以装着的范围
3
不允许零件存在的范围
50+0.1
42
～ 352
4
5+0.1
<
基板上面 >
3.4 x5(
长孔 )
+0.1
0
φ
3.4 ( 基准孔 )
但是，基准孔和长孔的位置不变。
